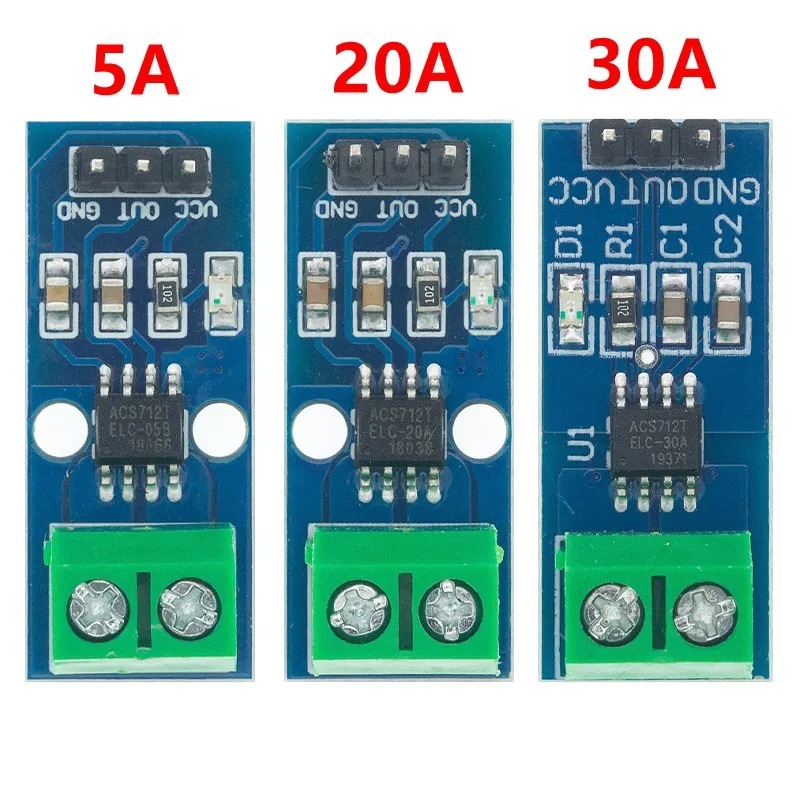

Module đo dòng ACS712 5A/20A/30A

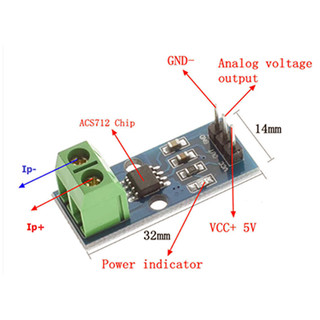

Quý khách nhận hàng vui lòng quay video bóc hàng làm căn cứ xử lý gửi bù, đổi trả hàng khi xảy ra sự cố gửi thiếu, sai sản phẩm được mua. Vì mỗi đơn hàng đều phát sinh phí đóng gói, nên chúng tôi chỉ gửi đơn từ 20K. Rất mong quý khách thông cảm! -------------------------------------------------------------------------------------------------------- Cảm biến dòng điện ACS712 (Hall Effect Current Sensor) dựa trên hiệu ứng Hall để đo dòng điện AC/DC, cảm biến có kích thước nhỏ gọn, dễ kết nối, giá trị trả ra là điện áp Analog tuyến tính theo cường độ dòng điện cần đo nên rất dễ kết nối và lập trình với Vi điều khiển, thích hợp với các ứng dụng cần đo dòng AC/DC với độ chính xác cao. Cách sử dụng: 1) Đo dòng điện​​ DC​: Khi đo DC phải mắc tải nối tiếp Ip+ và Ip- đúng chiều, khi dòng điện đi từ Ip+ đến Ip- Vout sẽ ra mức điện áp tương ứng 2.5~5VDC tương ứng dòng 0~Max, nếu mắc ngược Vout sẽ ra điện thế 2.5~0VDC tương ứng với 0~(-Max). Khi cấp nguồn 5VDC cho module khi chưa có dòng Ip (chưa có tải mắc nối tiếp) thì Vout = 2.5VDC, khi dòng Ip( dòng của tải) bằng Max thì Vout=5DC, Vout sẽ tuyến tính với dòng Ip trong khoản 2.5~5VDC tương ứng với dòng 0~Max, để kiểm tra có thể dùng đồng hồ VOM thang đo DC để đo Vout. 2) Đo dòng điện AC: Khi đo dòng điện AC, do dòng điện AC không có chiều nên không cần quan tâm chiều, khi cấp nguồn 5DC cho module khi chưa có dòng Ip (chưa có tải mắc nối tiếp với domino) thì Vout = 2.5VDC, khi có dòng xoay chiều Ip (dòng AC) do dòng xoay chiều độ lớn thay đổi liên tục theo hàm Sin, nên điện thế Vout sẽ có độ lớn tuyến tính với dòng điện AC từ 0~5VDC tương ứng với (-Max)~Max (dòng xoay chiều), để kiểm tra dùng đồng hồ VOM thang đo AC đo Vout. Thông số kỹ thuật: IC ACS712 5/20/30A Nguồn sử dụng: 5VDC. Độ nhạy đầu ra từ 63~190mV/A. Đường tín hiệu analog có độ nhiễu thấp. Độ trễ đầu ra để đáp ứng với đầu vào là 5µs. Điện trở dây dẫn trong là 1.2mΩ. ______________________________ * CHĂM SÓC SAU BÁN HÀNG: - Nếu sản phẩm xảy ra bất cứ lỗi gì, quý khách đừng vội đánh giá xấu, hãy liên hệ với chúng tôi qua hộp tin nhắn hoặc điện thoại để chúng tôi đổi trả miễn phí hoặc hoàn tiền cho quý khách. - Chúng tôi luôn đặt quyền lợi của khách hàng lên trên hết. - Nếu sản phẩm dùng tốt, quý khách hãy động viên shop bằng những đánh giá 5 SAO. ____________________________________________________________ * CAM KẾT: - Bán giá tốt nhất thị trường. - Sản phẩm uy tín chất lượng. - Hoàn tiền 100% nếu sản phẩm lỗi.
