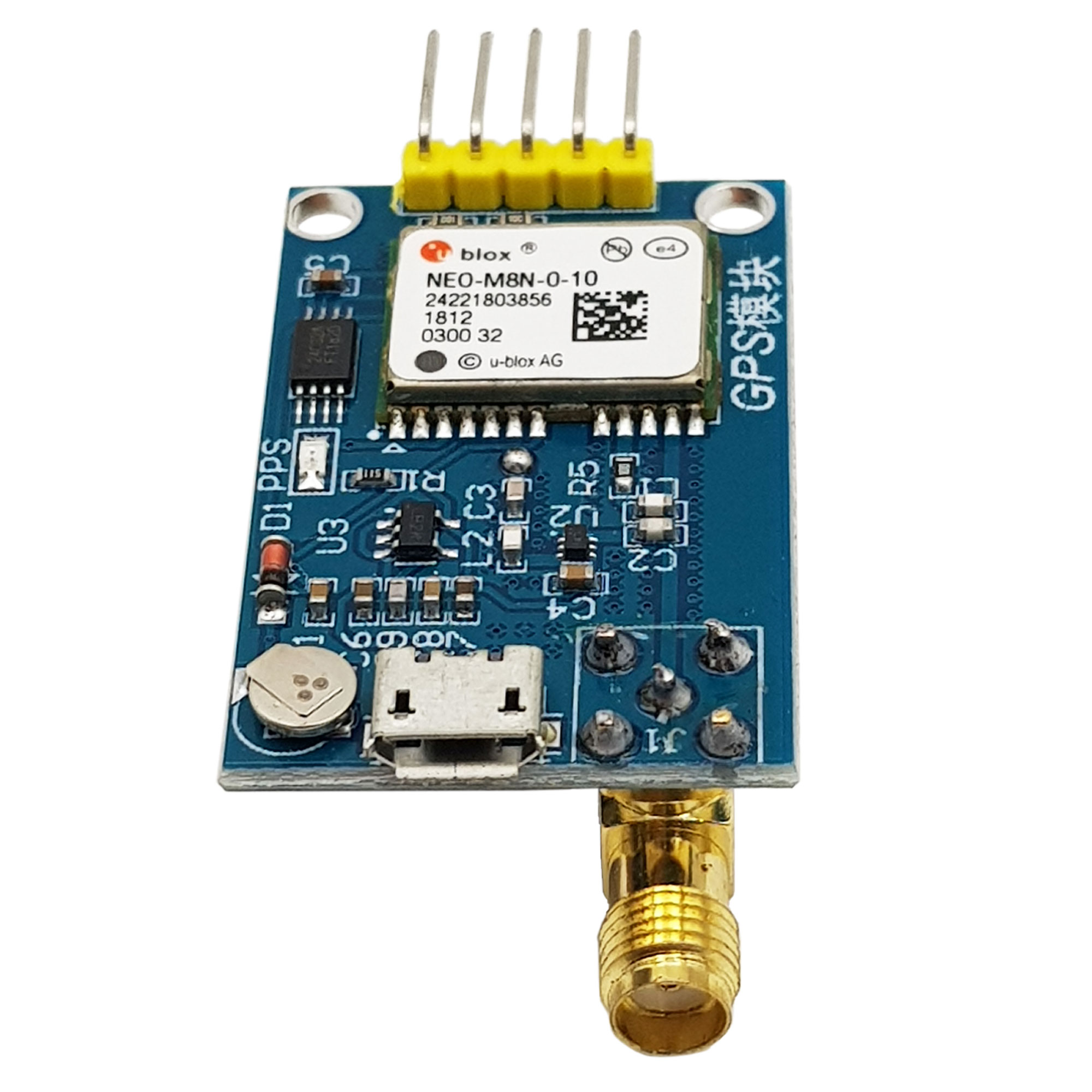

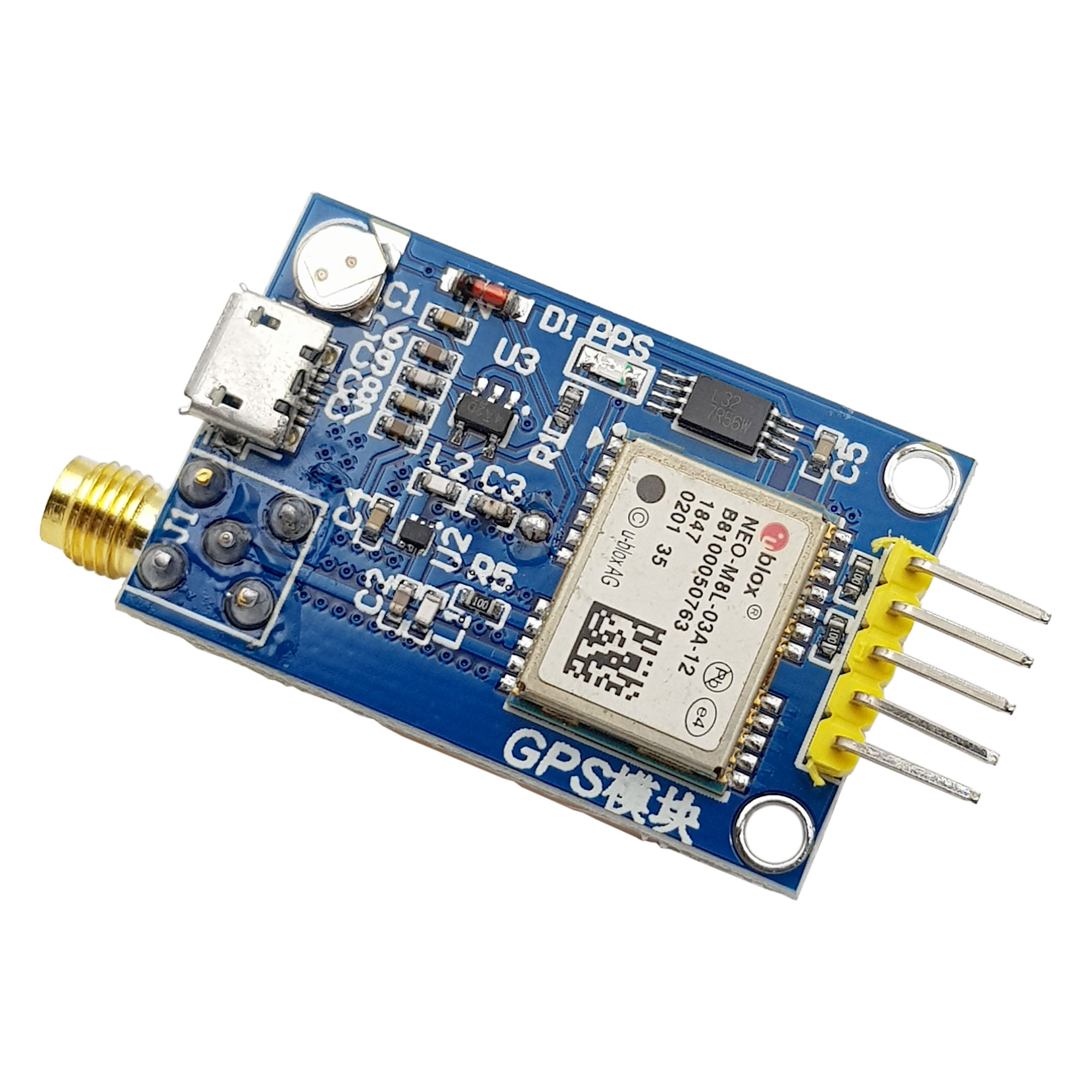

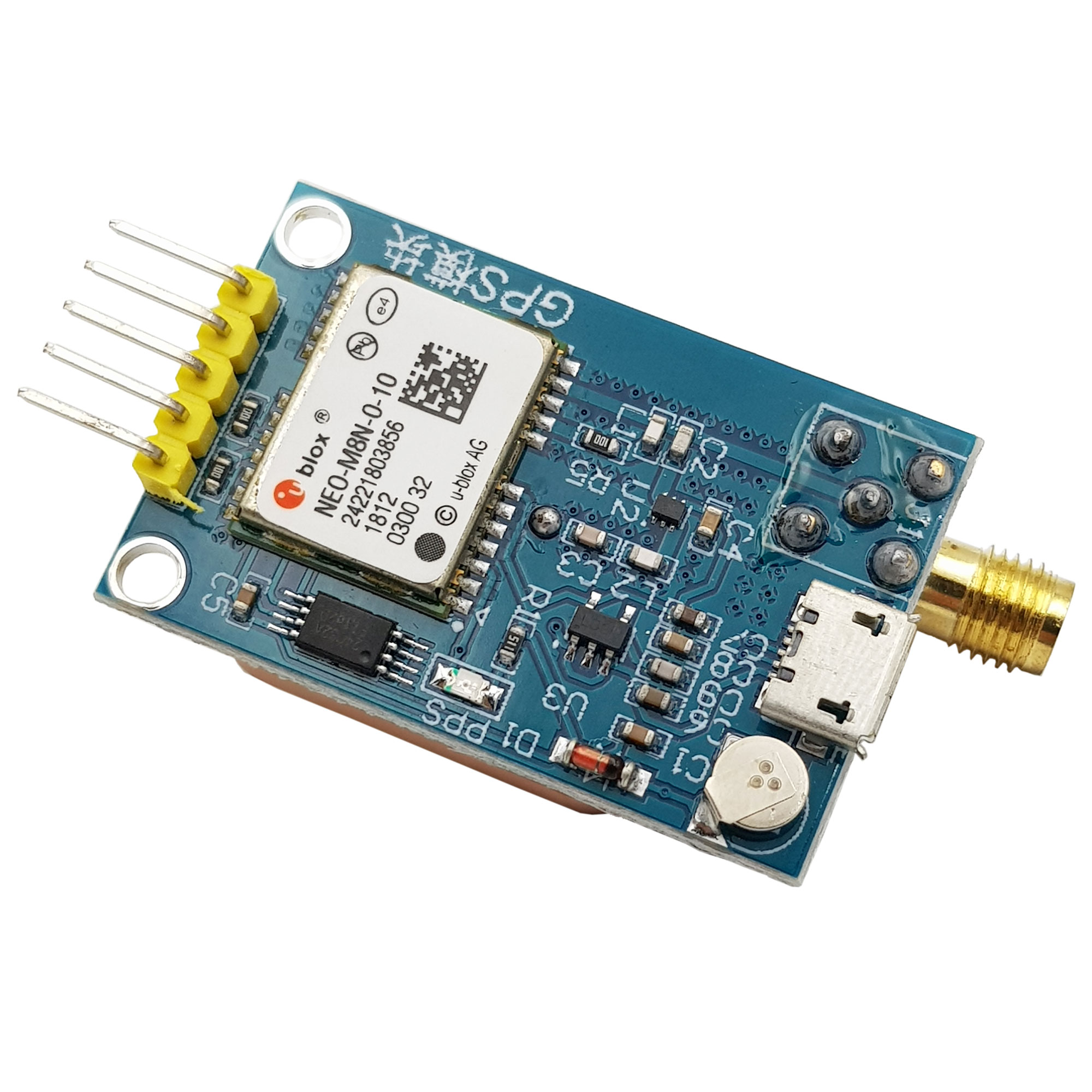

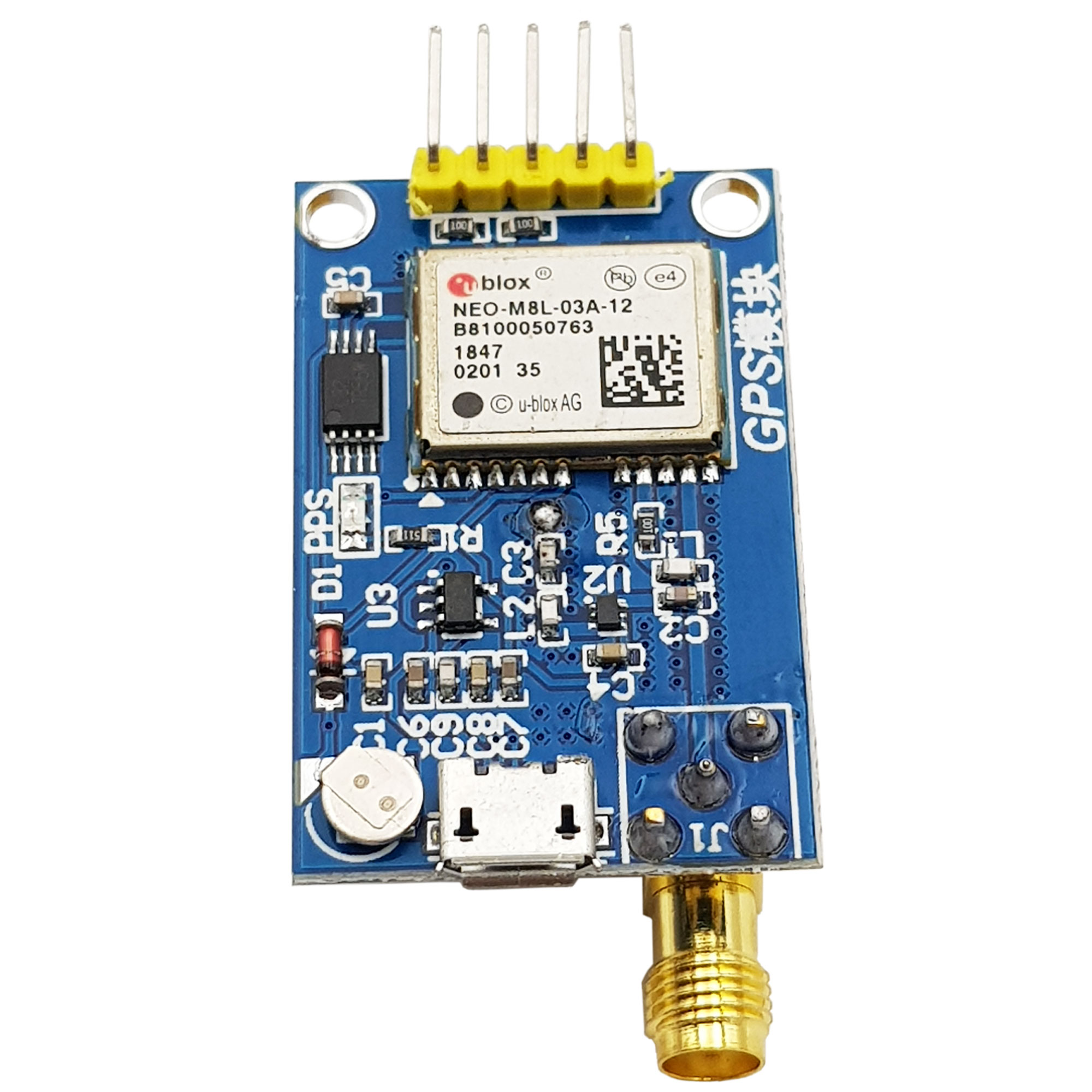

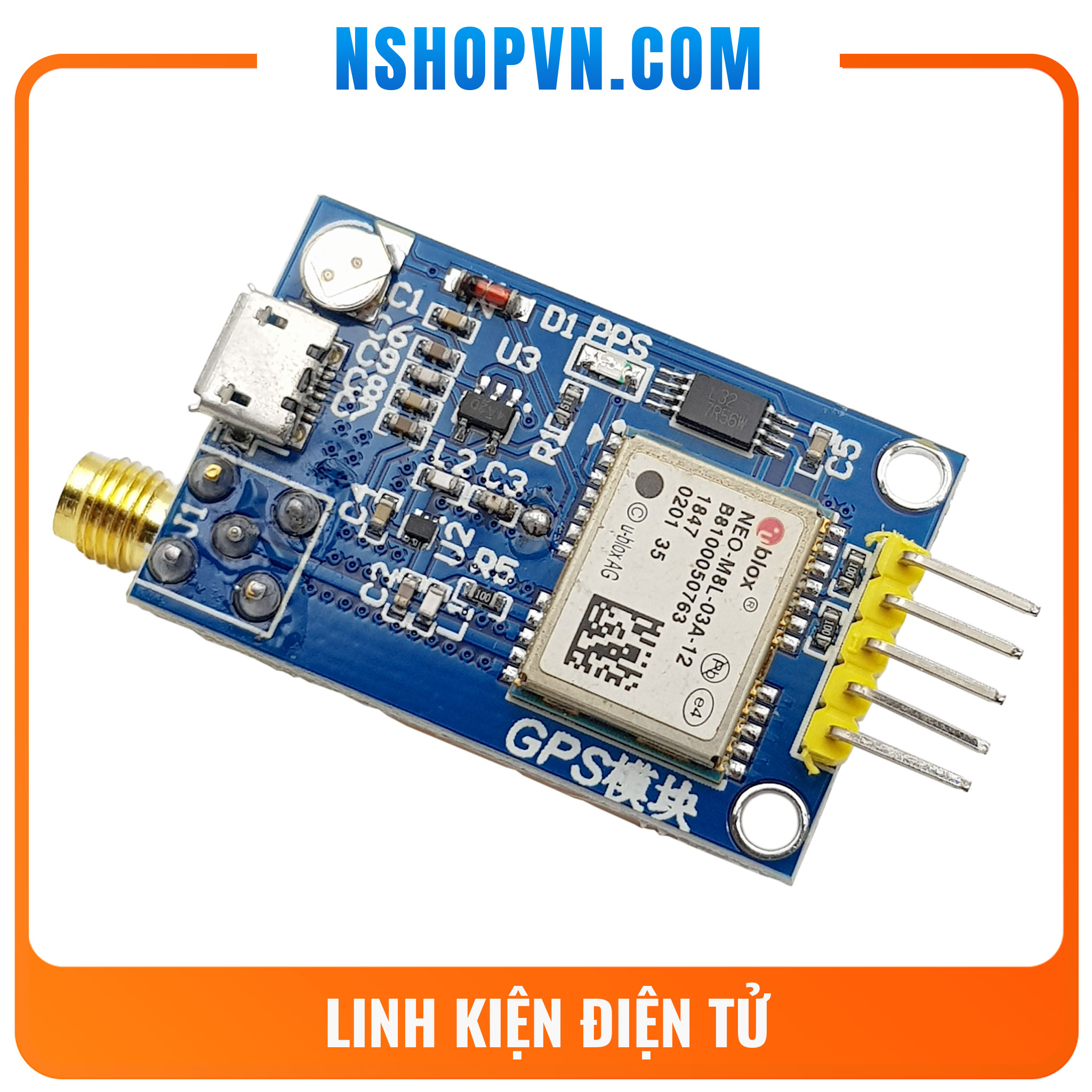

Module định vị GPS U-Blox NEO-M8N-0-10

Module định vị GPS U-Blox NEO-M8N-0-10tích hợp Anten sử dụng giao tiếp truyền thông UART có thể kết nối với bất kỳ vi điều khiển nào và nó cũng có bộ chuyển đổi USB để kết nối trực tiếp với máy tính. Mạch có thiết kế nhỏ gọn, có độ nhạy cao cho các ứng dụng trong nhà. Mô-đun gps có pin để dự phòng nguồn và EEprom để lưu các cài đặt cấu hình.

Thông số kỹ thuật

• Điện áp cung cấp: 3,3V – 5V DC
• Dòng điện hoạt động: 45mA
• Tốc độ truyền: 9600 (cấu hình từ 4800 đến 115200)
• Tốc độ cập nhật điều hướng: tối đa 5Hz (1HZ theo mặc định)
• Thời gian khởi động: 27 giây (nhanh nhất) bắt đầu khởi động nóng: 1 giây
• Phạm vi nhiệt độ hoạt động: -40 đến + 85 ° C
• Ăng ten GPS riêng biệt 18 x 18 mm

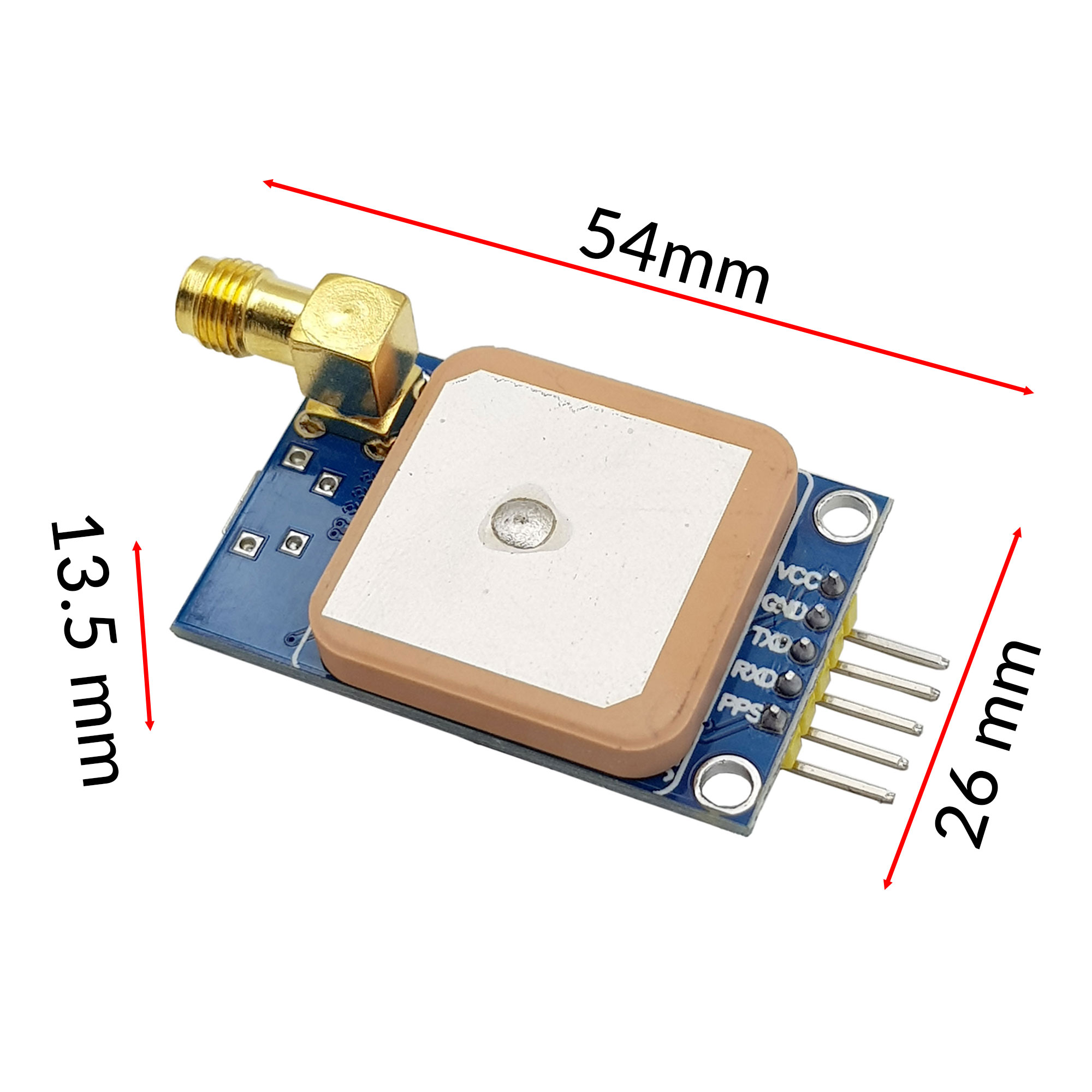

• Kích thước: 22 x 30 x 13 mm
• Cân nặng: 19g

Chức năng các chân

• VCC: Cấp điện (3.3-5V)
• GND: nối Mass
• TXD: chân truyền cổng nối tiếp mô-đun (mức TTL, không thể kết nối trực tiếp với mức RS232), có thể được kết nối với RXD của vi điều khiển
• RXD: cổng nối tiếp của cổng nhận chân (mức TTL, không thể kết nối trực tiếp với mức RS232), có thể được kết nối với TXD của máy vi tính chip đơn
• PPX: góc đầu ra xung

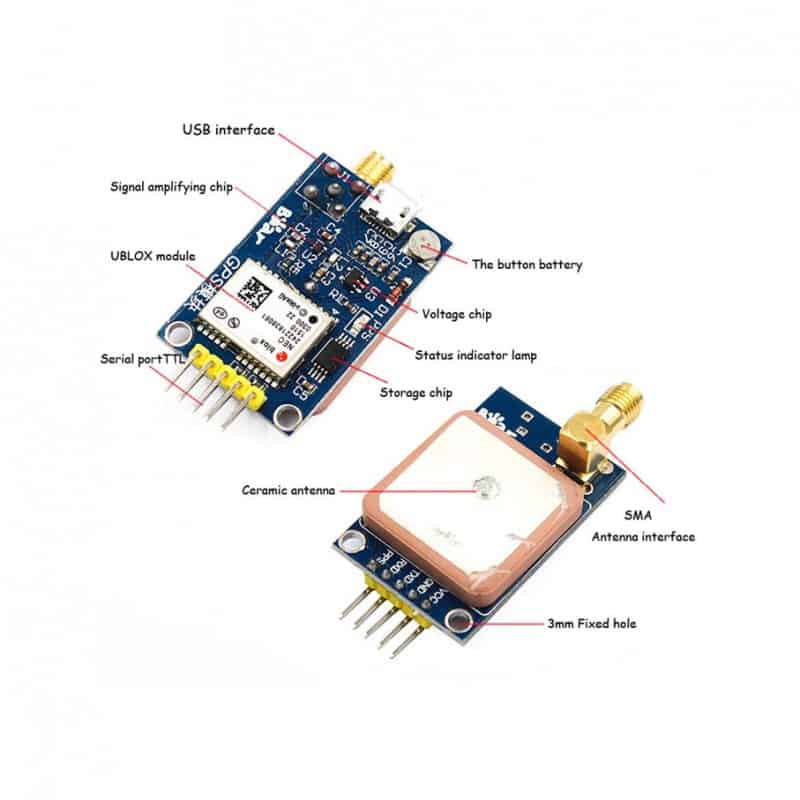

Sơ đồ cấu hình trên mạch

cached

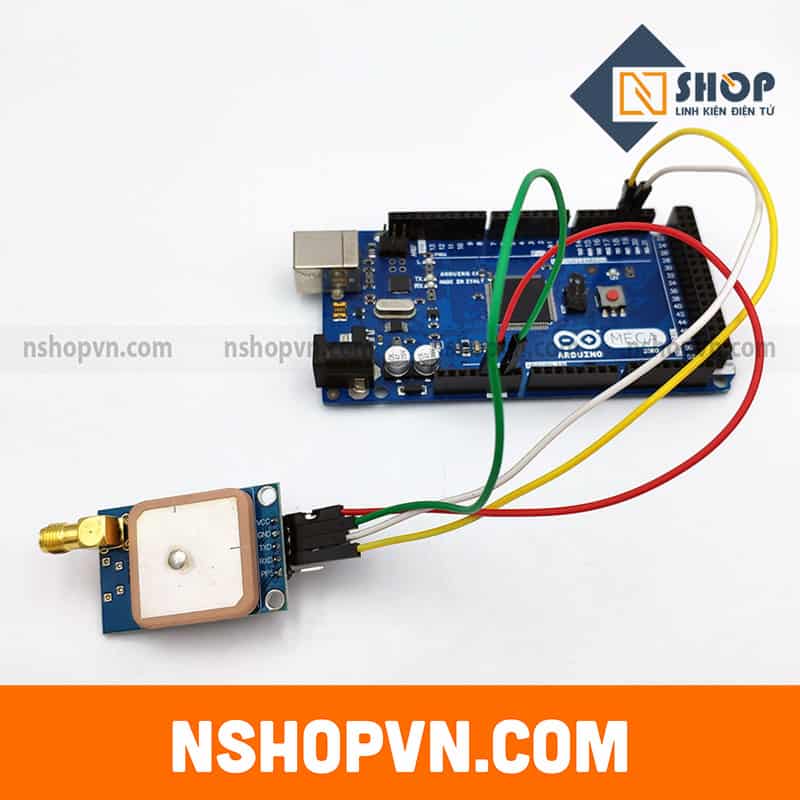

Sơ đồ kết nối tham khảo

cached
