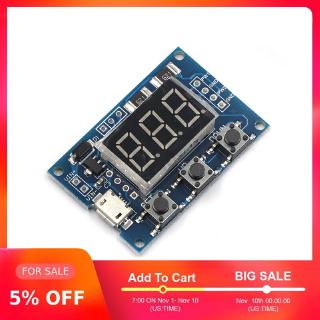

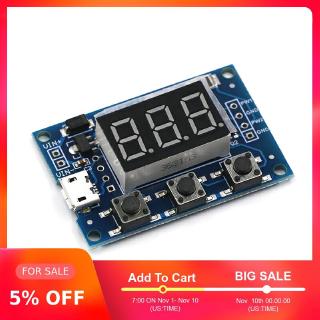

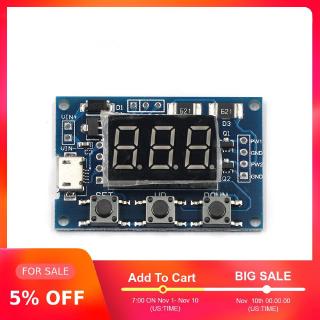

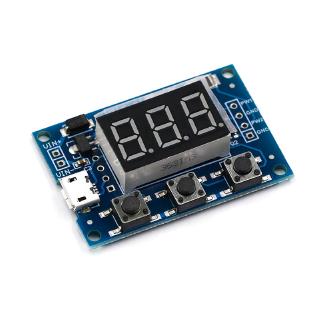

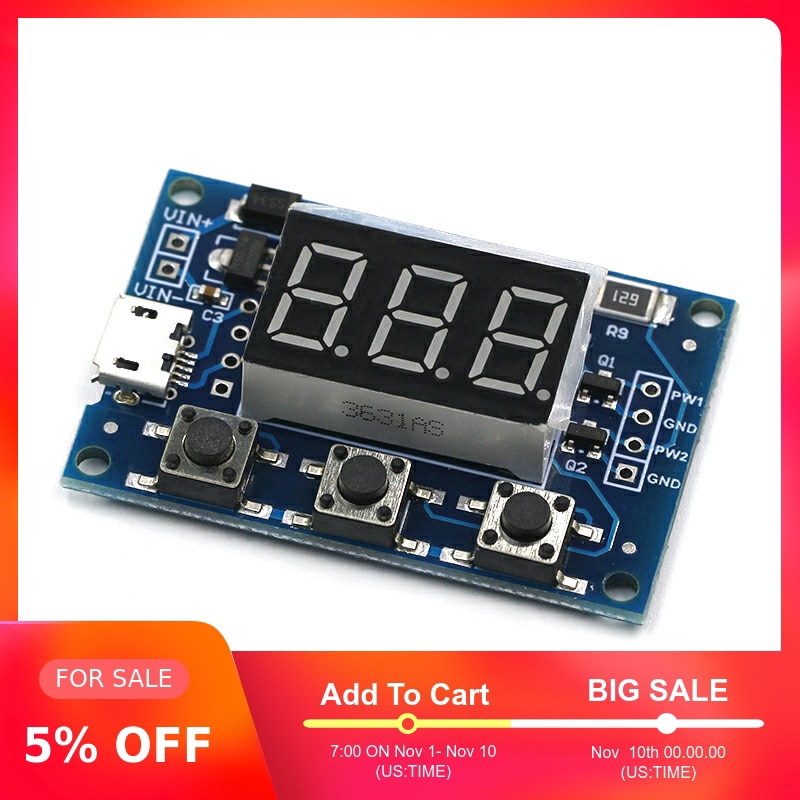

Module điều khiển tốc độ động cơ Dc 2ch 12v 24v

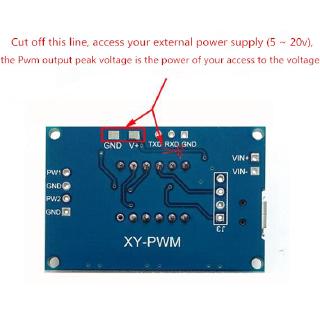

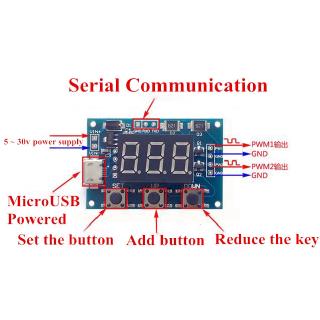

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày Đặc điểm: Chức năng điều xung PWM riêng biệt có thể thiết lập tần số, chu kỳ hoạt động; Dải tần số rộng, độ chính xác cao; Có thể kết nối nối tiếp. Đầu tiên, mô tả module: Tần số được chia thành ba phạm vi: XXX (không có dấu thập phân): Đơn vị nhỏ nhất là 1Hz, dải tần 1Hz ~ 999Hz; XX.X (hệ thập phân trên mười): Đơn vị tối thiểu là 0,1Khz; phạm vi 0,1KHz ~ 99,9KHz X.X.X. (có ba dấu thập phân): Đơn vị nhỏ nhất là 1Khz; phạm vi 1KHz ~ 150KHz Ví dụ về tần số hiển thị: "100" chỉ ra xung đầu ra PWM của 100Hz; "54,1" chỉ ra xung đầu ra PWM của 54,1KHz; "1.2.4." Chỉ ra đầu ra xung PWM 124KHz Chu kỳ hoạt động trong phạm vi: 0 đến 100; 3 tần số chu kỳ hoạt động là như nhau, tất cả thông số không thay đổi. Thứ hai, các thông số module: Điện áp hoạt động: 5--30V, hỗ trợ nguồn điện micro USB 5.0V; Dải tần số: 1Hz ~ 150KHz; Độ chính xác tần số: ± 2%; Dòng điện đầu ra: <30mA; Biên độ đầu ra: Mặc định 5Vp-p (có thể thiết lập); Phạm vi nhiệt độ hoạt động: -30 ~ + 70°. Thứ ba, cài đặt tham số: Module có ba nút [Thiết lập], [Lên], [Xuống]; Nhấn phím [Thiết lập] để chuyển đổi chế độ hiển thị 4 số (FR1: tần số PWM1; dU1: chu kỳ nhiệm vụ PWM1; FR2: tần số của PWM2; dU2: chu kỳ nhiệm vụ PWM2), trước khi cài đặt thông số sẽ có đèn nhấp nháy tên thông số tương ứng. Nhấn phím [Lên], [Xuống] để sửa đổi giá trị thông số hiện tại (nhấn và giữ có thể cộng hoặc trừ nhanh). 2 PWM mỗi PWM có ba tần số đặt trước, giao diện hiển thị tần số, nhấn và giữ phím [Thiết lập] để chuyển đổi giữa 3 tần số, 3 chu kỳ tần số có cùng giá trị. (XXX: dải 1Hz ~ 999Hz; XX.X: dải 0,1Khz ~ 99,9Khz; X.X.X .: dải 1Khz ~ 150Khz,). Thứ tư, phạm vi: Là bộ tạo tín hiệu sóng vuông; để cung cấp tín hiệu cho trình điều khiển động cơ bước; Điều chỉnh tạo xung để sử dụng chip; tạo ra tín hiệu xung thay đổi, mạch điều khiển liên quan (PWM, tốc độ). Thứ năm, kiểm soát nối tiếp Tốc độ truyền: 9600 bps Số bit dữ liệu: 8 Các bit kết thúc: 1 Bit chẵn lẻ: Không Kiểm soát lưu lượng: Không 1, đặt tần số PWM "S1FXXXT": Cài đặt tần số PWM1 của XXX HZ (001 ~ 999) "S1FXX.XT": Cài đặt tần số của PWM1 XX.X KHZ (00,1 ~ 99,9) "S1F: X.X.X.T": Cài đặt tần số PWM1 của XXX KHZ (0.0.1 ~ 1.5.0 ..) 'S1': PWM1 'S2': PWM2 'F': Tần số 'D': Chu kỳ hoạt động 'T' là kết thúc Cài đặt chu kỳ hoạt động PWM " S1DXXXT": Cài đặt chu kỳ hoạt động PWM1 XXX; (001 ~ 100 " S2DXXXT": Cài đặt chu kỳ hoạt động PWM2 XXX; (001 ~ 100) Cài đặt lại thành công: XUỐNG; Cài đặt dự phòng: XUỐNG.
