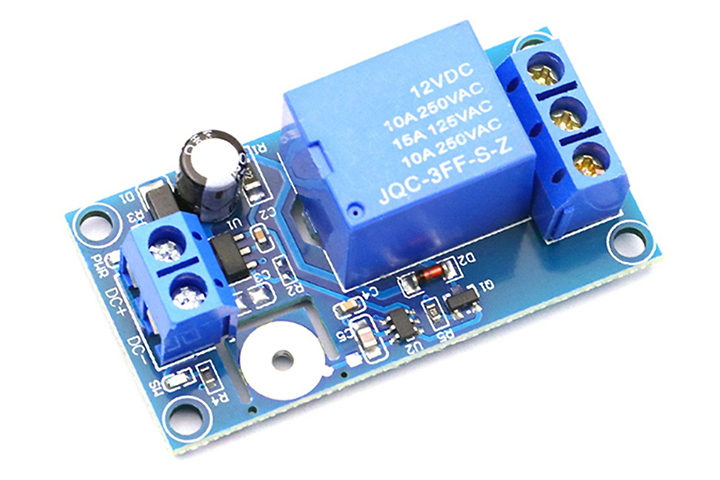

Module Điều Khiển Relay 12VDC - Bằng Cảm Biến Chạm

Module Điều Khiển Relay 12VDC - Bằng Cảm Biến Chạm

Module điều khiển relay 12VDC - Bằng cảm biến chạmlà mộtModulerất thông dụng hiện nay dùng trong các mạch điều khiển tự động. Vớidải thông số rộng,chức năng tuyệt vờivàgiá cả phải chăng, hãy mua ngay một "em" để thỏa sức sáng tạo của mình trong việcthiết kế các mạch điều khiển tự động nào!

Module Điều Khiển Relay 12VDC - Bằng Cảm Biến Chạm

Thông Số Kỹ Thuật:

• Kích thước: 50mmx25mm

• Hiệu điện thế sử dung: 12VDC

• Mặc định tín hiệu từ vi điều khiển

• Sử dụngDi-ot 1N4007 SMD chống ngược

• Sử dụng IC ổn áp 78L05

• Cường độ dòng điện tối đa qua các tiếp điểm của relayvới hiệu điện thế <= 250V (AC) là 10A.

• Cường độ dòng điện tối đa qua các tiếp điểm của relay với hiệu điện thế <= 30V (AC) là 15A.

• Cường độ dòng điện tối đa qua các tiếp điểm của relayvới hiệu điện thế <= 250V (AC) là 10A.

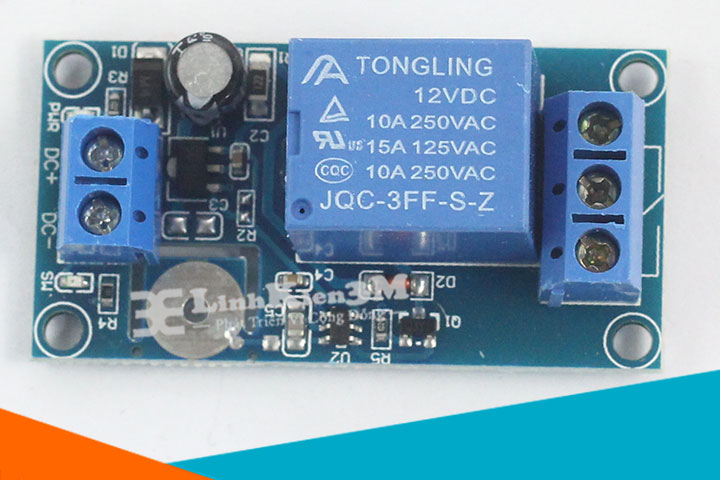

Module Điều Khiển Relay 12VDC - Bằng Cảm Biến Chạm

Cách Sử Dụng Sản Phẩm:

• DC+: Chân cấp hiệu điện thế kích tối ưu
• DC- : Chân nối với cực âm
• COM: Chân nối với 1 chân bất kỳ của đồ dùng điện, chúng tanên mắc vào đây chân lửa (nóng) nếu dùng hiệu điện thế xoay chiều và cực dương nếu là hiệu điện một chiều.
• NO: Chân nàysẽ nối với chân lửa (nóng) nếu dùng điện xoay chiều và cực dương của nguồn nếu dòng điện một chiều.
• NC: chân nàysẽ nối chân lạnh (trung hòa) nếu dùng điện xoay chiều và cực âm của nguồn nếu dùng điện một chiều.

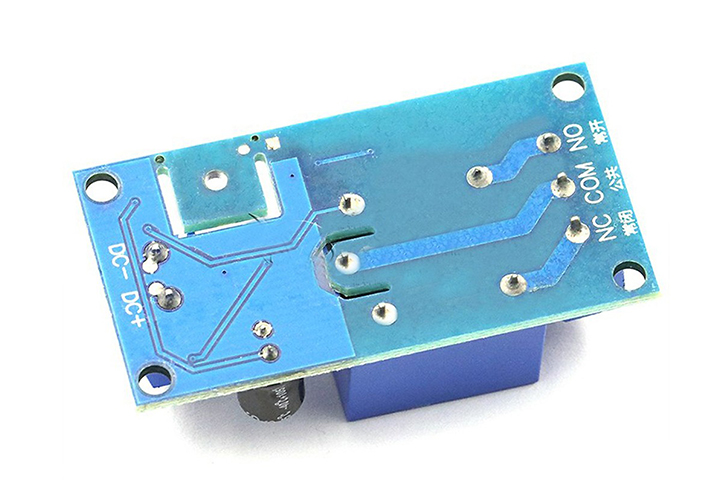

Mặt Sau Module Điều Khiển Relay 12VDC - Bằng Cảm Biến Chạm

Công Dụng Của Sản Phẩm:

• Dùng để điều khiển thiết bị điện 220V qua Relay

• Nhận tín hiệu từ vi điều khiển: 8051; AVR; PIC;Arduino;... để điều khiển

• Nhận tín hiệutừ các loại module cảm biến: cảm biếnánh sáng, cảm biếnkhí,cảm biếnrung;... để đóng ngắt các thiết bị gia dụng:điều khiển đèn tự động bật khi trời tối hoặc là một hệ thống kéo đồ vào khi trời mưa với mạch cảm biến mưa,...

• Có thể điều khiển thiết bị điệnAC với dòng tiếp điểm <15A
