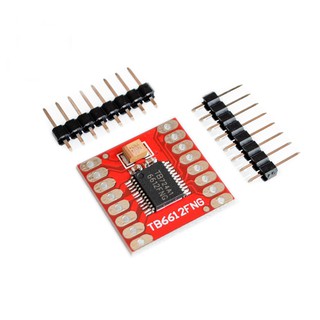

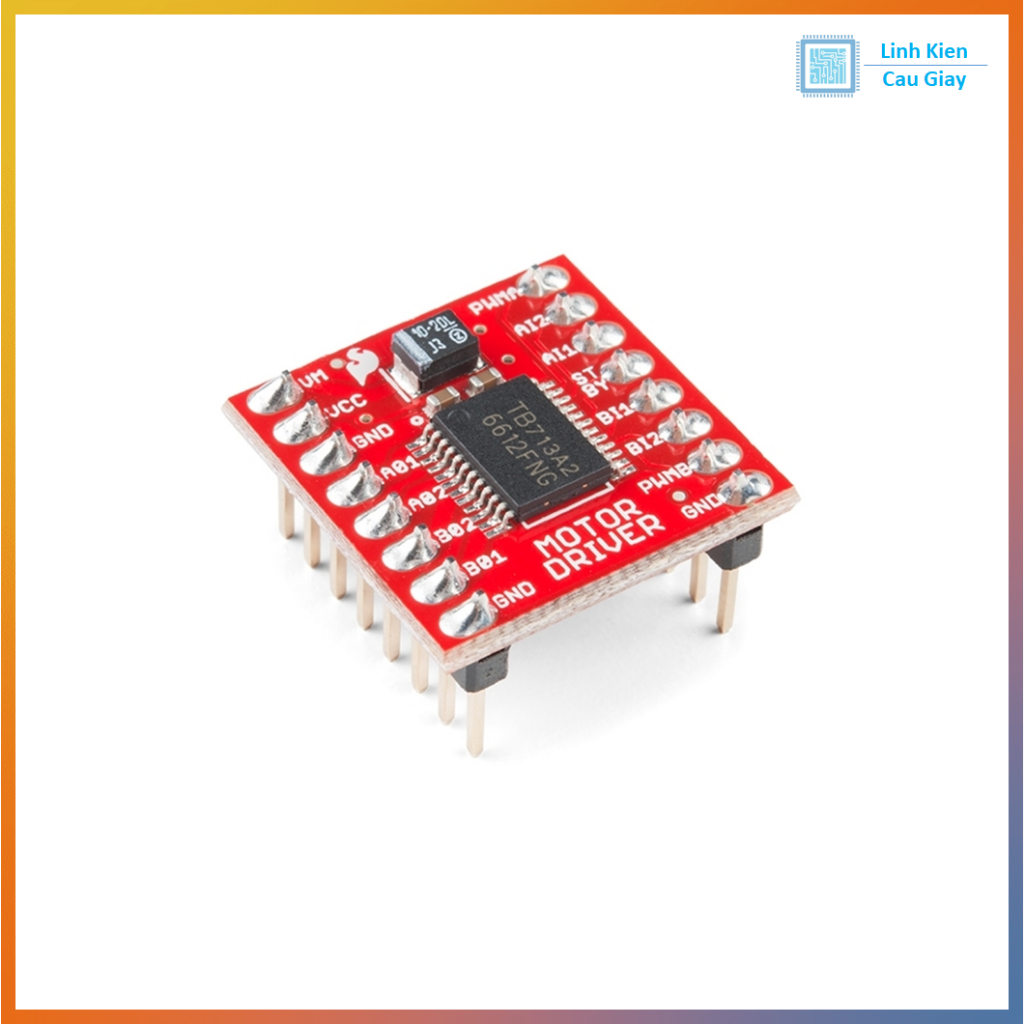

Module Điều Khiển Động Cơ TB6612FNG

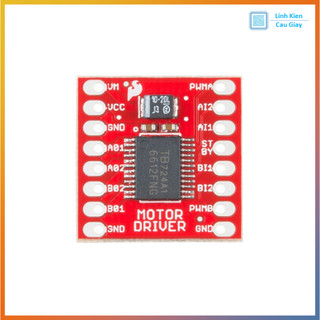

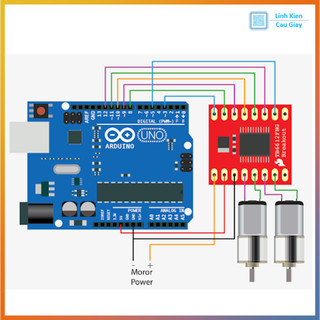

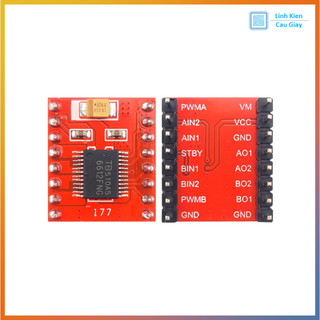

Module điều khiển động cơ TB6612FNG – Dual DC Motor Driver Module cho Arduino, ESP32, STM32 Mô tả sản phẩm TB6612FNG là IC cầu H kép của Toshiba, được thiết kế để điều khiển 2 động cơ DC hoặc 1 động cơ bước. So với L298N, TB6612FNG hiệu suất cao hơn, dòng rò thấp hơn, ít nóng. Mỗi kênh hỗ trợ dòng liên tục 1.2A, dòng cực đại 3.2A, điện áp motor 4.5V–13.5V. Module có sẵn chân PWM để điều chỉnh tốc độ, chân STBY để bật/tắt IC tiết kiệm điện. Ứng dụng Xe robot 2 bánh, 4 bánh điều khiển bằng Arduino/ESP32. Máy in mini, xe dò line, robot tránh vật cản. Điều khiển động cơ DC hoặc động cơ bước nhỏ. Thay thế module L298N/L293D cho các dự án cần hiệu suất cao hơn. Sơ đồ chân VM: nguồn cấp cho motor (4.5V – 13.5V). VCC: nguồn logic 2.7V – 5.5V. GND: mass. STBY: standby (kéo HIGH để kích hoạt IC). AIN1, AIN2: điều khiển chiều quay motor A. PWMA: tín hiệu PWM điều chỉnh tốc độ motor A. A01, A02: ngõ ra motor A. BIN1, BIN2: điều khiển chiều quay motor B. PWMB: tín hiệu PWM điều chỉnh tốc độ motor B. B01, B02: ngõ ra motor B. Thông số kĩ thuật IC: TB6612FNG (Toshiba). Số kênh: 2 (2 DC motor / 1 stepper motor). Dòng liên tục: 1.2A / kênh. Dòng cực đại: 3.2A / kênh. Điện áp cấp motor (VM): 4.5V – 13.5V. Điện áp logic (VCC): 2.7V – 5.5V. Tín hiệu điều khiển: Logic TTL (tương thích Arduino, ESP32, STM32). Chế độ điều khiển: PWM + DIR. Kích thước module: ~ 21mm x 18mm x 3mm. Hướng dẫn sử dụng Cấp nguồn logic VCC (3.3V hoặc 5V) và nguồn motor VM (4.5–13.5V). Kéo chân STBY lên mức HIGH để kích hoạt IC. Dùng AIN1/AIN2 và BIN1/BIN2 để điều khiển chiều quay motor. Dùng PWMA/PWMB (PWM từ Arduino/ESP32) để điều chỉnh tốc độ. Kết nối motor vào A01–A02 và B01–B02. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #TB6612FNG #MotorDriver #ModuleDieuKhienDongCo #Arduino #ESP32 #STM32 #Robot #XeThongMinh #DIYArduino #ModuleDienTu .
