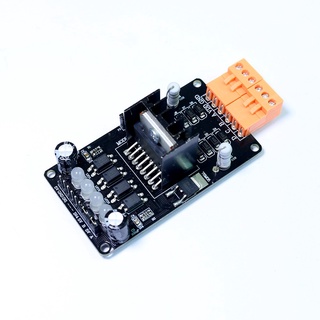

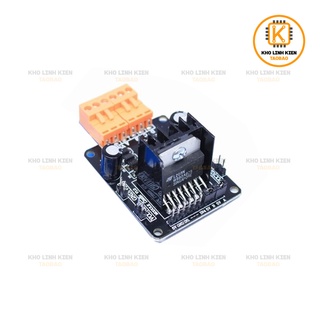

Module Điều Khiển Động Cơ L298

Ứng dụng - Module điều khiển động cơ L298 dùng để điều khiển các loại động cơ DC, động cơ bước và động cơ servo. - Module điều khiển động cơ L298 sử dụng 2 IC cầu H để điều khiển các động cơ. - Module có thể điều khiển nhiều loại motor khác nhau như step motor, servo motor, motor DC, với mức áp lên đến Thông số Tóm tắt qua chức năng các chân của L298: - 4 chân INPUT: IN1, IN2, IN3, IN4 được nối lần lượt với các chân 5, 7, 10, 12 của L298. Đây là các chân nhận tín hiệu điều khiển. - 4 chân OUTUT: OUT1, OUT2, OUT3, OUT4 (tương ứng với các chân INPUT) được nối với các chân 2, 3,13,14 của L298. Các chân này sẽ được nối với động cơ. - Hai chân ENA và ENB dùng để điều khiển mạch cầu H trong L298. Nếu ở mức logic “1” (nối với nguồn 5V) cho phép mạch cầu H hoạt động, nếu ở mức logic “0” thì mạch cầu H không hoạt động - Với bài toán của mình ở trên, các bạn chỉ cần lưu ý đến cách điều khiển chiều quay với L298: + Khi ENA = 0: Động cơ không quay với mọi đầu vào. + Khi ENA = 1: + INT1 = 1; INT2 = 0: Động cơ quay thuận. + INT1 = 0; INT2 = 1: Động cơ quay nghịch. + INT1 = INT2: Động cơ dừng ngay tức thì + Với ENB cũng tương tự với INT3, INT4. CHÍNH SÁCH BẢO HÀNH: - Sản phẩm đã được kiểm tra trước khi giao cho khách hàng. - Sản phẩm được đổi trả trong vòng 7 ngày kể từ khi khách nhận được hàng nếu có lỗi của nhà sản xuất (không áp dụng đối với trường hợp cháy nổ). - Cửa hàng không áp dụng bảo hành đối với sản phẩm này. LỜI CẢM ƠN: Cảm ơn quý khách đã tin tưởng và lựa chọn sản phẩm của shop, chúng tôi cam kết cung cấp những sản phẩm uy tín và chất lượng nhất. Nếu quý khách có bất kỳ thắc mắc gì, hãy liên hệ với chúng tôi qua phần chat. Chúng tôi luôn sẵn sàng lắng nghe và hỗ trợ bạn! Hy vọng sản phẩm sẽ khiến bạn hài lòng và tiếp tục đồng hành cùng với shop ở các sản phẩm khác.
