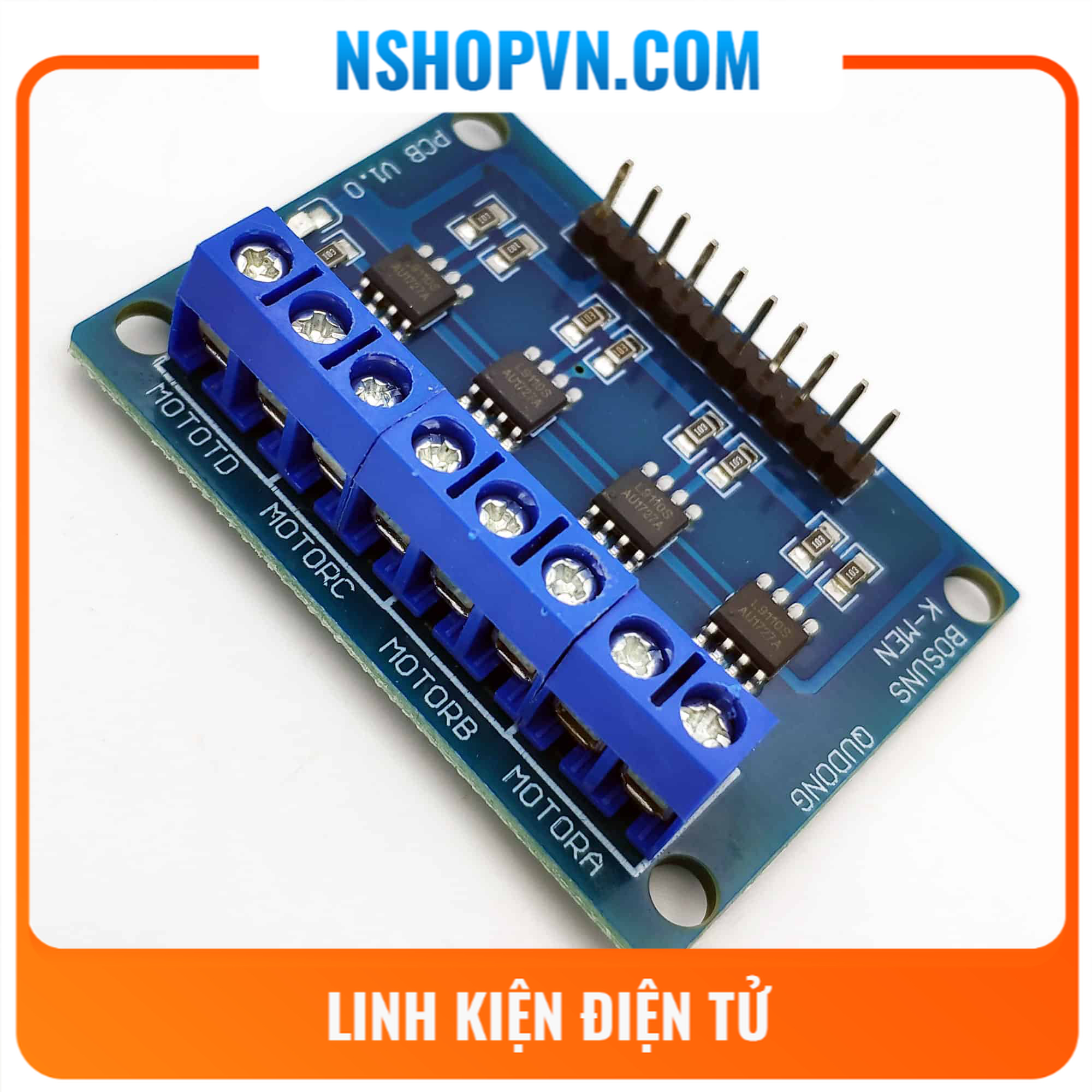

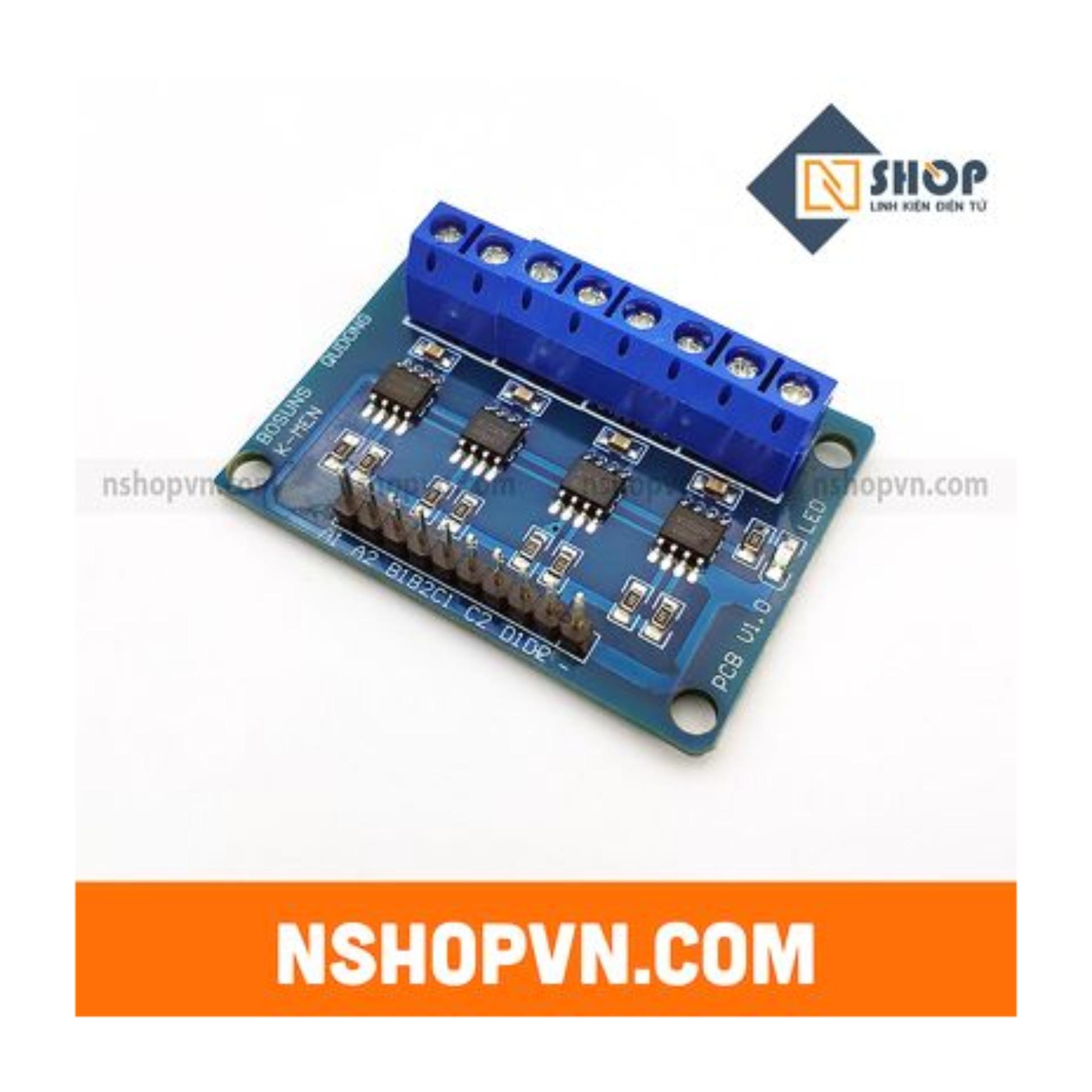

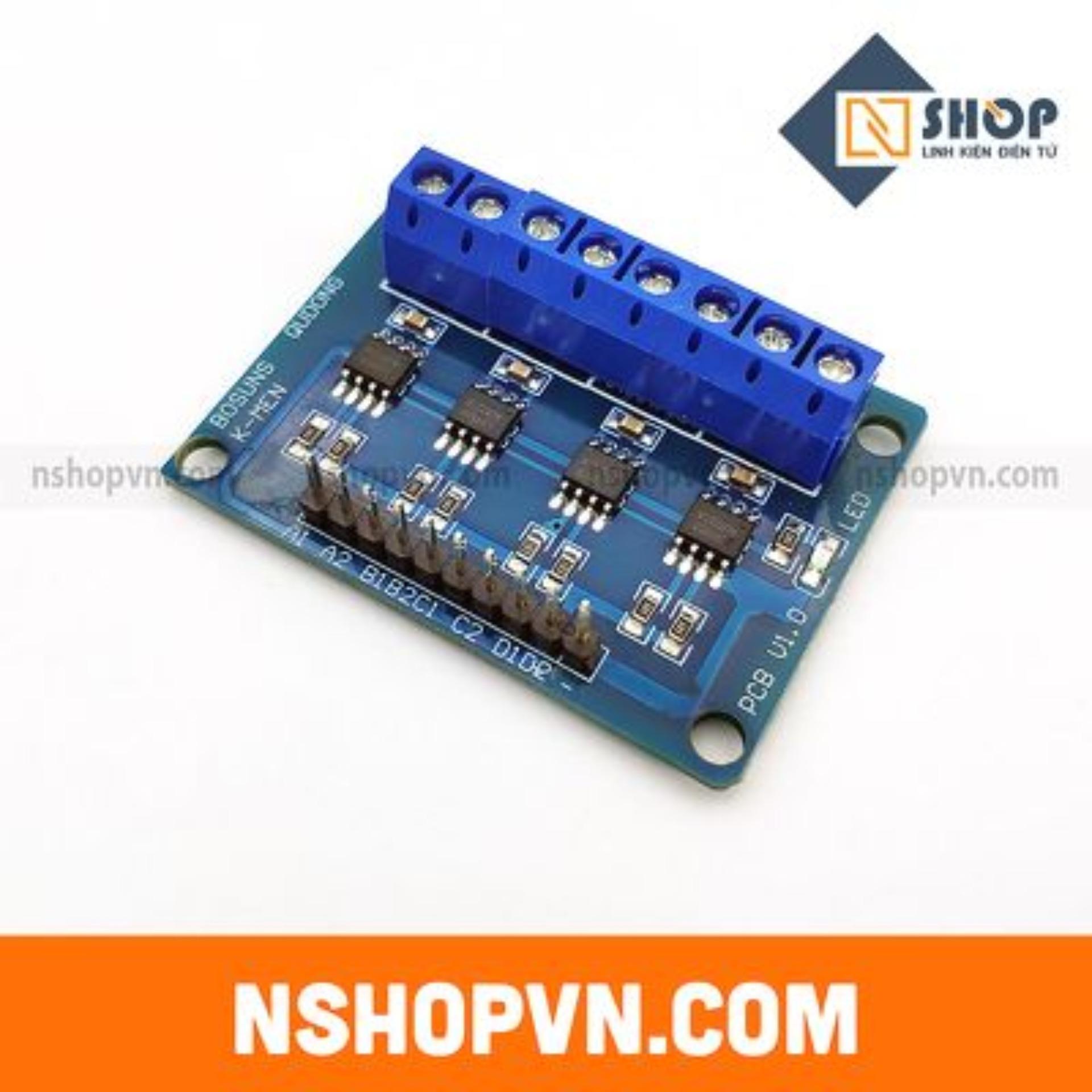

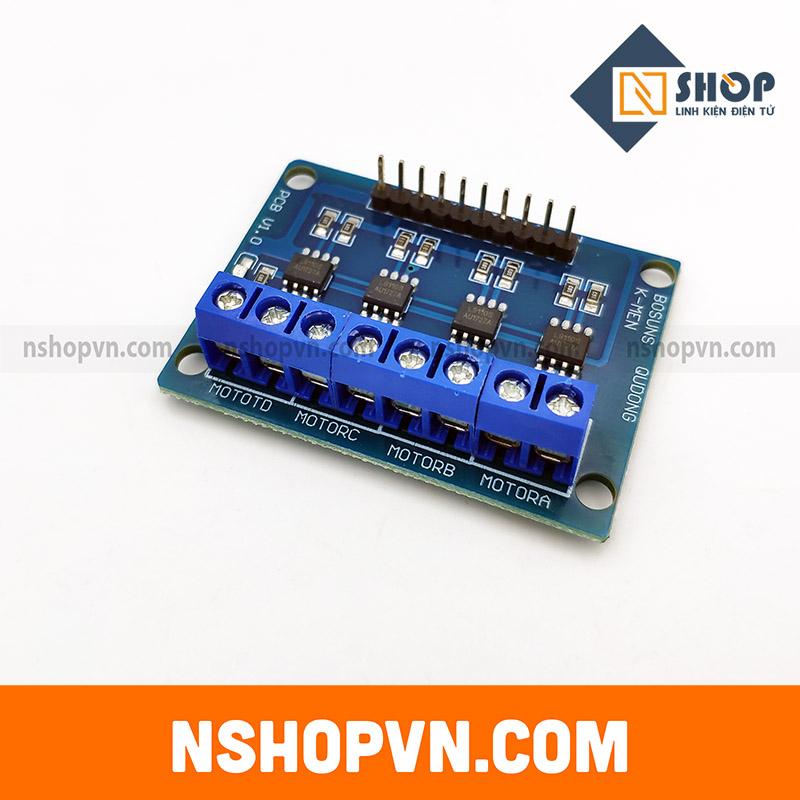

Module điều khiển động cơ DC L9110S 4 kênh

Module sử dụng 4 driver L9110S, với thiết kế nhỏ gọn nhưng có khả năng điều khiển 4 động cơ DC, phù hợp để chế tạo các mô hình robot nhỏ, điều khiển động cơ công suất thấp.

Thông số kỹ thuật:

• Chip điều khiển L9110S
• Số kênh điều khiển: 4 kênh (4 động cơ)
• Điện áp hoạt động: 2.5-12VDC
• Dòng cực đại mỗi kênh: 800mA
• Có thể điều khiển 4 động cơ dc cùng một lúc
• Nhiệt độ hoạt động: -40 – 85C
• Kích thước: 50 x 36 x 14.4mm
• Kích thước nhỏ, trọng lượng nhẹ

Hướng dẫn sử dụng:

• Kết nối VCC, mô-đun GND, đèn báo nguồn.
• Đầu vào A1 mức cao, đầu vào A2 mức thấp, động cơ A hoạt động.
• Đầu vào A1 mức thấp, đầu vào A2 mức cao, đảo chiều động cơ A.
• Đầu vào B1 mức cao, đầu vào B2 mức thấp, động cơ B hoạt động
• Đầu vào B1 mức thấp, đầu vào B2 mức cao, đảo chiều động cơ B.
• Đầu vào C1 mức cao, đầu vào C2 mức thấp, động cơ C hoạt động.
• Đầu vào C1 mức thấp, đầu vào C2 mức cao, đảo chiều động cơ C.
• Đầu vào D1 mức cao, đầu vào D2 mức thấp, động cơ D hoạt động.
• Đầu vào D1 mức thấp, mức đầu vào cao D2, đảo chiều động cơ D
