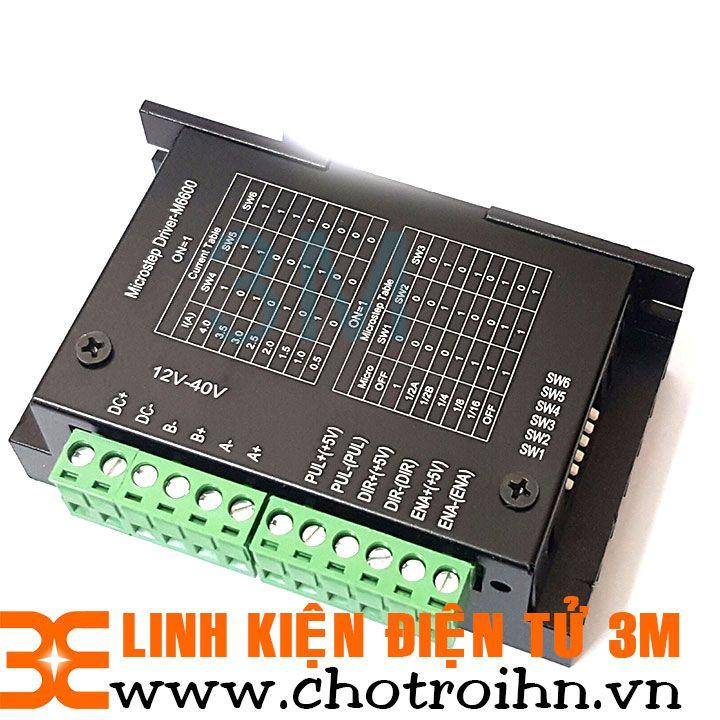

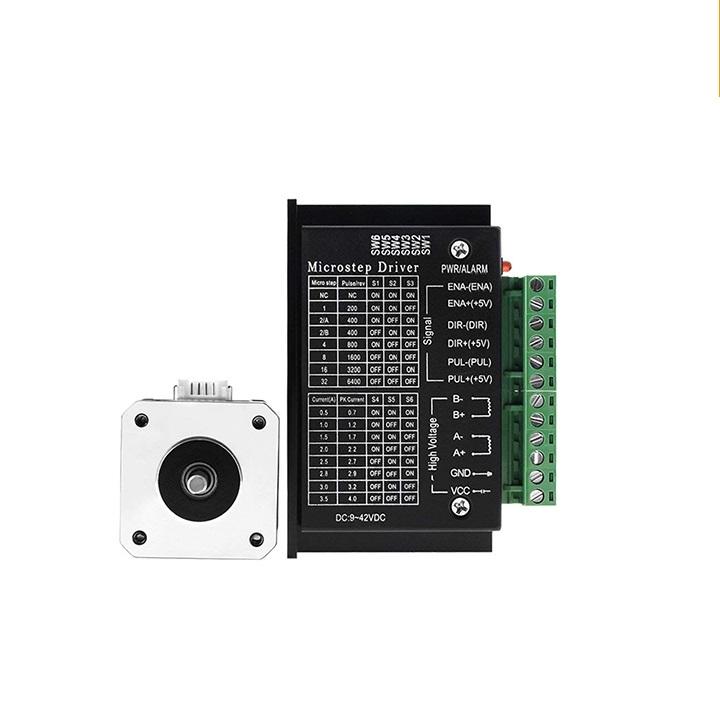

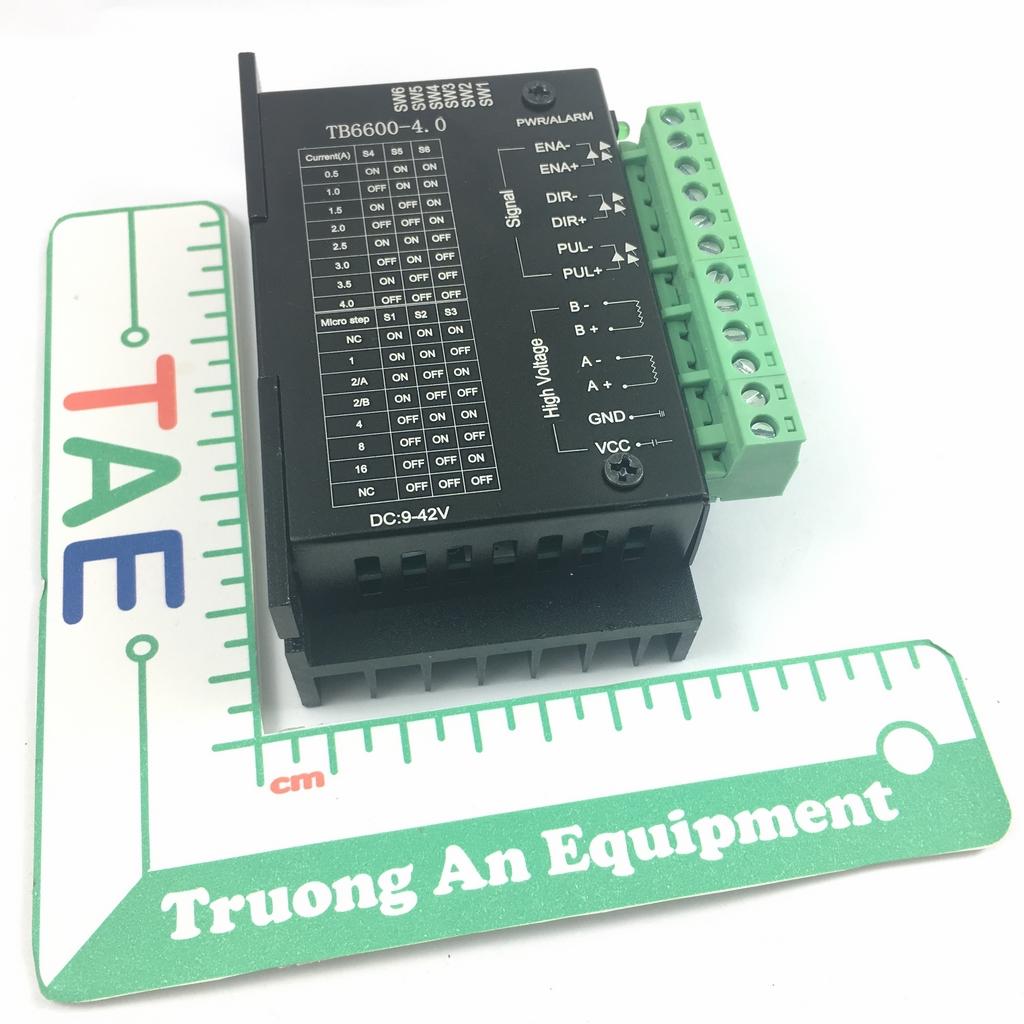

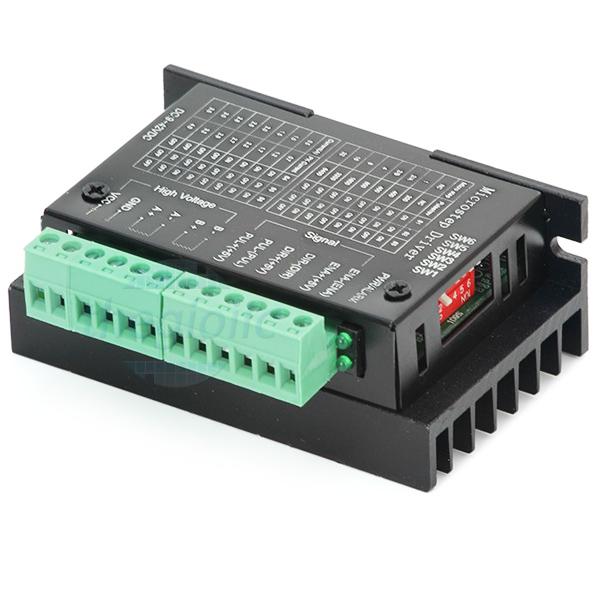

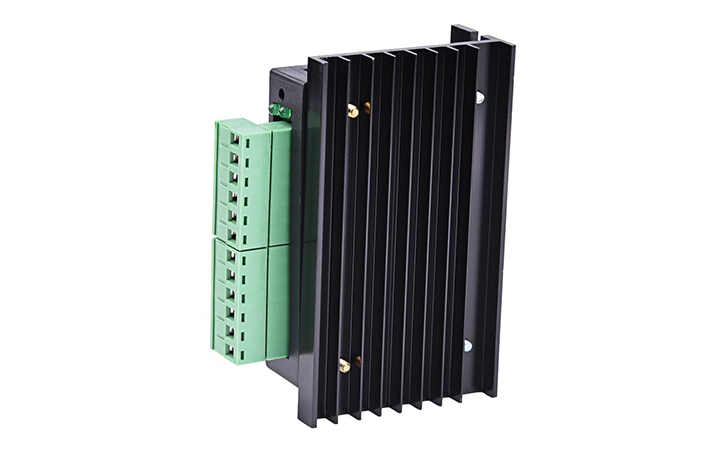

Module Điều Khiển Động Cơ Bước TB6600 4A 9V-42VDC

Module Điều Khiển Động Cơ Bước TB6600 4A 9V-42VDC

Mạch Điều Khiển Động Cơ Bước TB6600 sử dụng IC TB6600HQ/HG, dùng cho các loại động cơ bước: 42/57/86 2 pha hoặc 4 dây có dòng tải là 4A/42VDC. Ứng dụng trong làm máy như CNC, Laser hay các máy tự động khác.

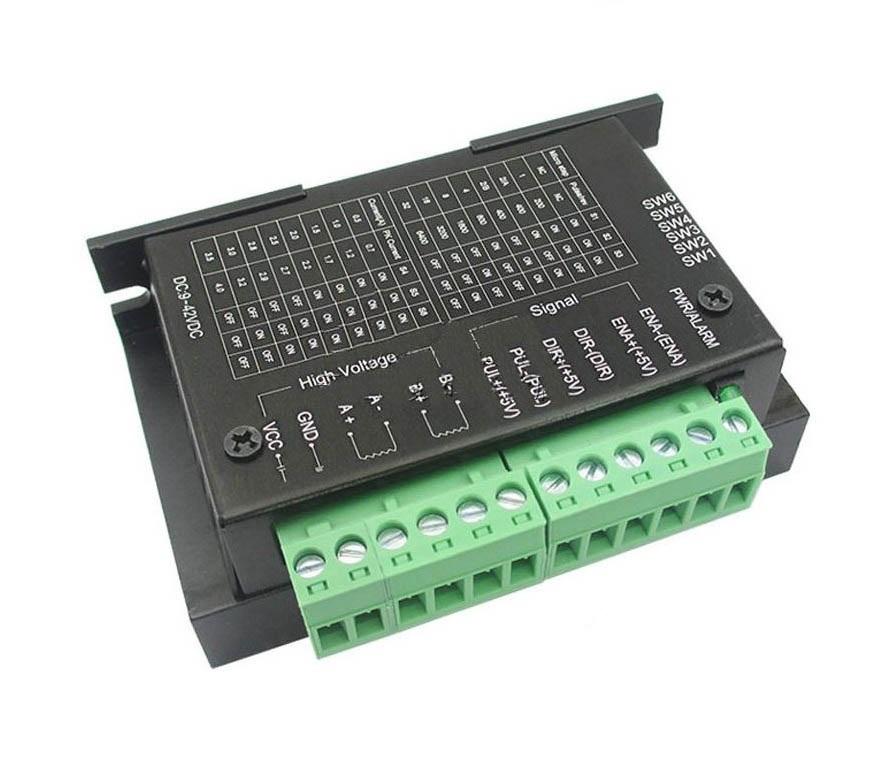

Module Điều Khiển Động Cơ Bước TB6600 4A 9V-42VDC

Thông Số Kỹ Thuật:

• Nguồn đầu vào là 9V - 42V.
• Dòng cấp tối đa là 4A.
• Ngõ vào có cách ly quang, tốc độ cao.
• Có tích hợp đo quá dòng quá áp.
• Trọng lượng: 200G.

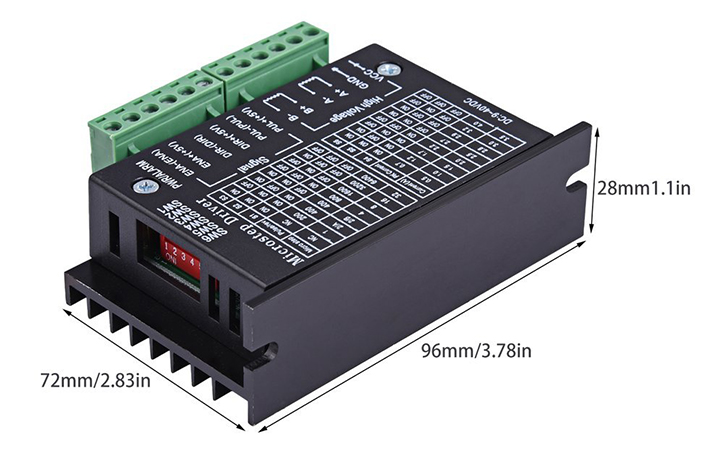

• Kích thước : 96 * 71 * 37mm.
• Cài đặt và ghép nối:
  • DC+: Nối với nguồn điện từ 9 - 40VDC
  • DC- : Điện áp (-) âm của nguồn
  • A+ và A -: Nối vào cặp cuộn dây của động cơ bước
  • B+ và B- : Nối với cặp cuộn dây còn lại của động cơ
  • PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600
  • PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600
  • DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600
  • DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600
  • ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa

Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung cho module điều khiển động cơ

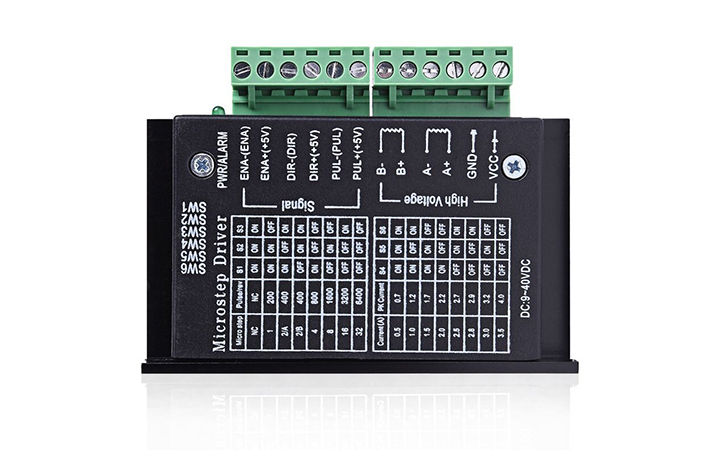

Module Điều Khiển Động Cơ Bước TB6600

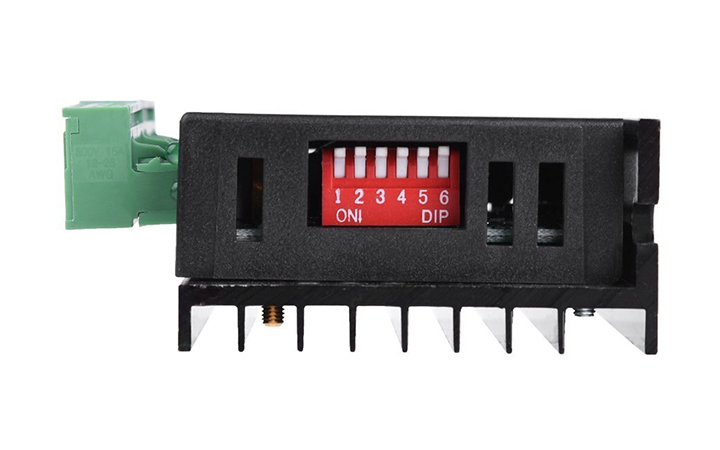

I(A)	SW4	SW5	SW6
4.0	1	1	1
3.5	0	1	1
3.0	1	0	1
2.5	0	0	1
2.0	1	1	0
1.5	0	1	0
1.0	1	0	0
0.5	0	0	0

Module Điều Khiển Động Cơ Bước

Micro	Pulse/rev	SW1	SW2	SW3
OFF	0	0	0	0
1	200	0	0	1
1/2A	400	0	1	0
1/2B	400	0	1	1
1/4	800	1	0	0
1/8	1600	1	0	1
1/16	3200	1	1	0
OFF	0	1	1	1

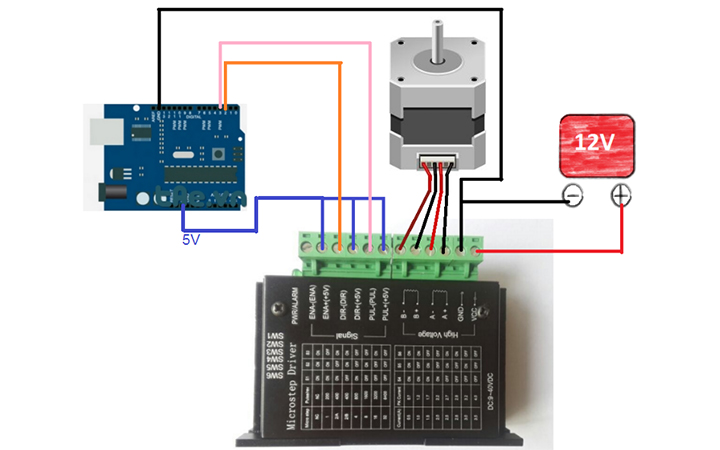

Sơ đồ nối dây:

Sơ Đồ Nối Dây

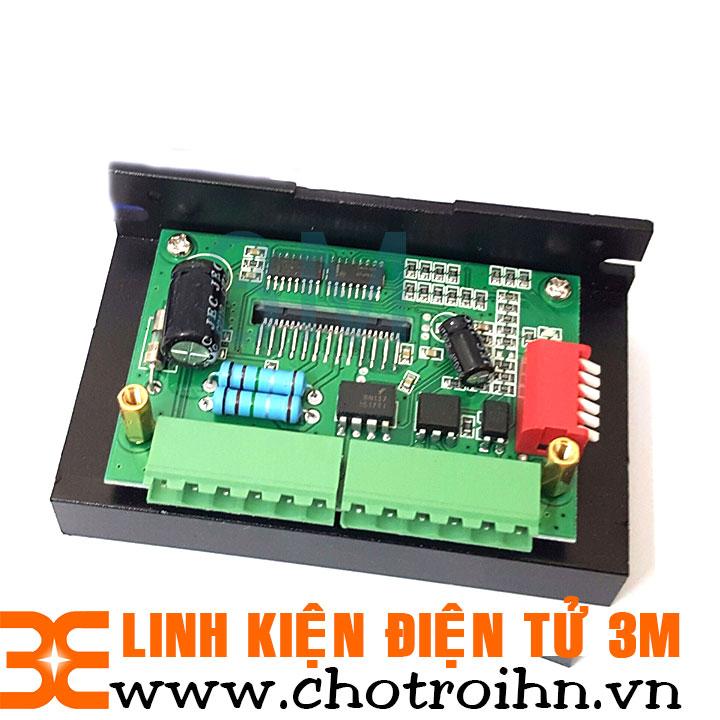

Mặt Dưới  Module TB6600
