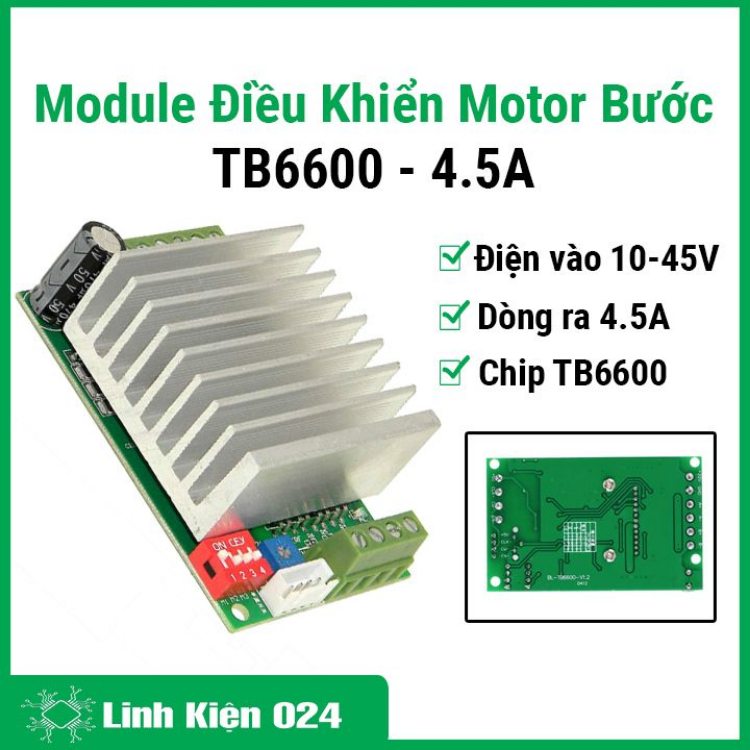

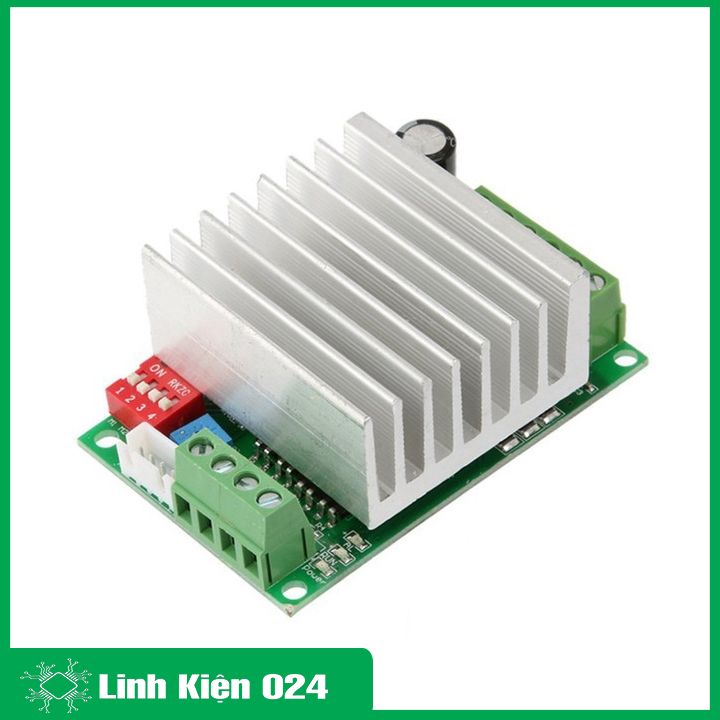

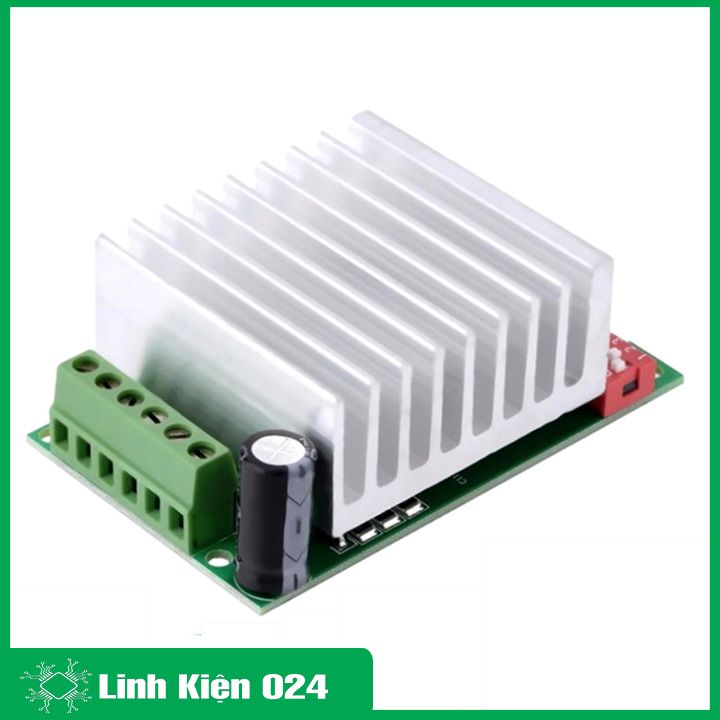

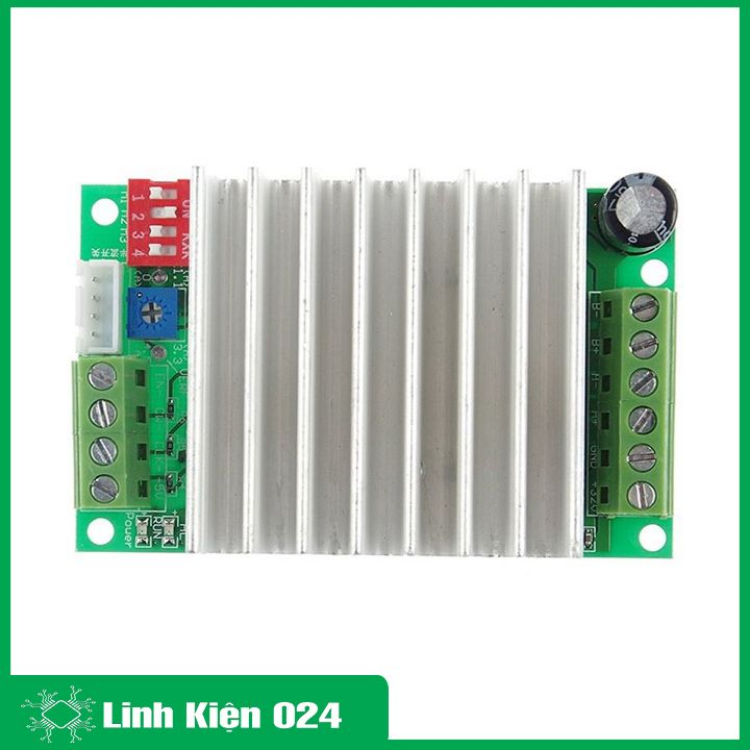

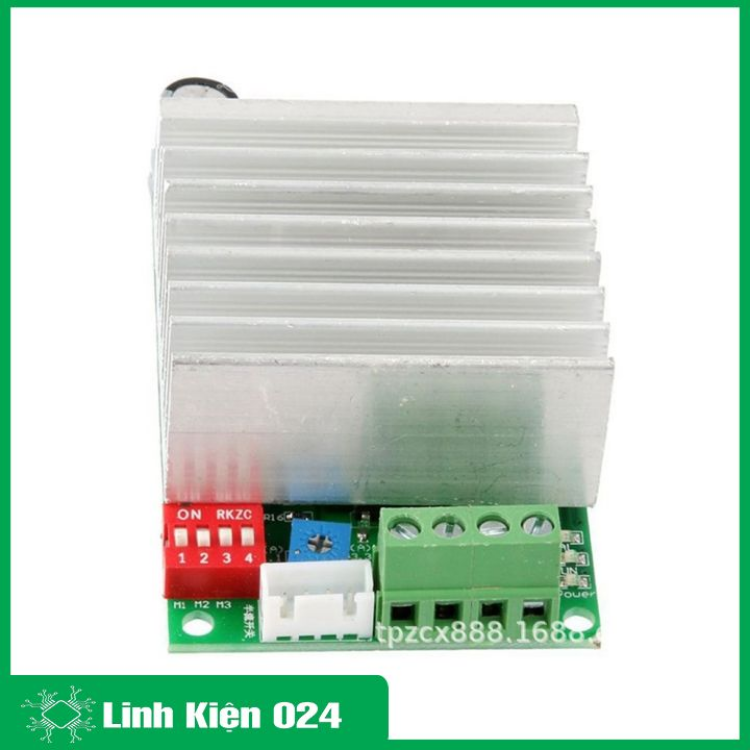

Module Điều Khiển Động Cơ Bước TB6600
Giới Thiệu
✅ Điện áp hoạt động: 10V - 45V
✅ Chip điều khiển: TB6600 công suất cao, có khả năng tự ngắt khi điện áp thấp, nhiệt độ cao, bảo vệ quá dòng và ngắn mạch
✅ Dòng ra: 4.5A Max
✅ Module điều khiển động cơ TB6600 có thể điều khiển: full bước, 1/2, 1/4, 1/8, 1/16 bước.
✅ Kích thước module: Dài: 82mm Rộng: 52mm Cao: 30mm

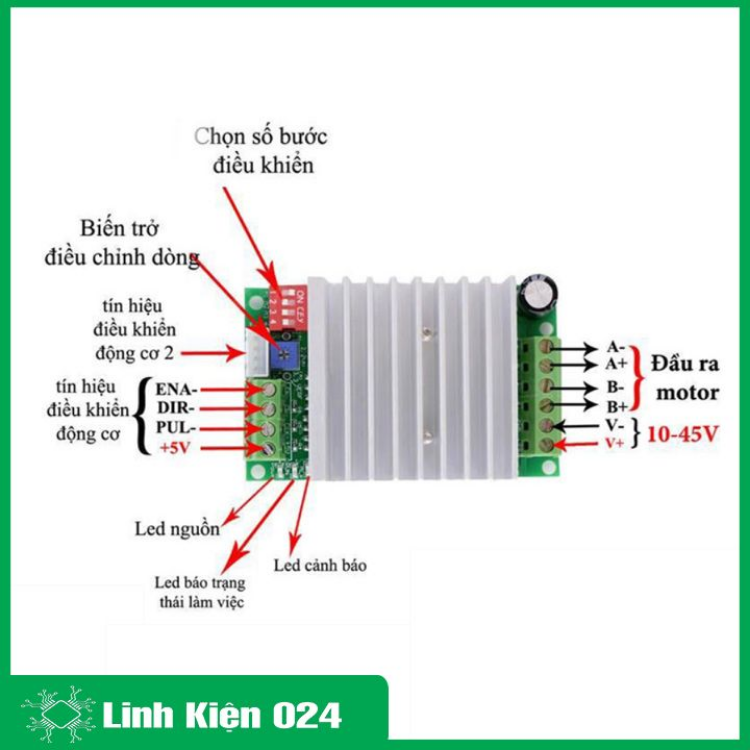

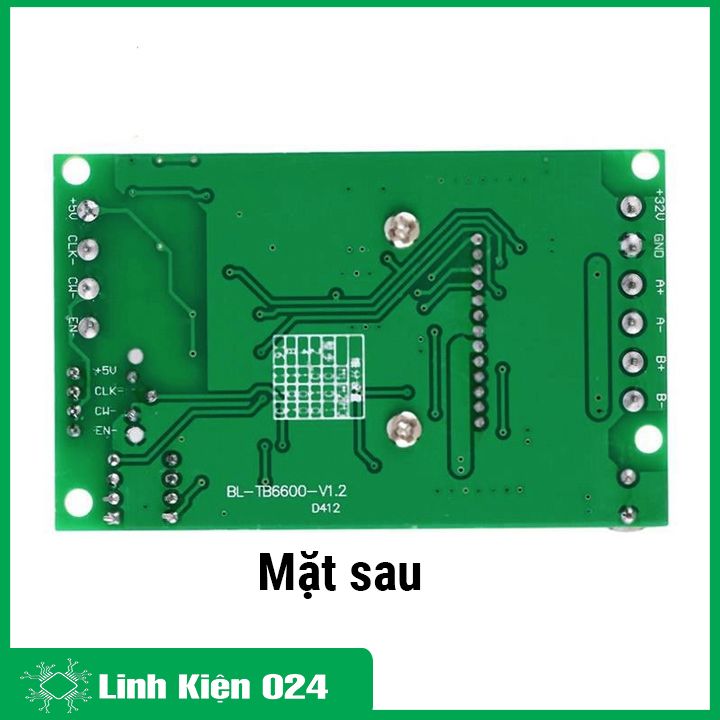

Hướng Dẫn Kết Nối
✅ A+ và A-: Nối vào cặp cuộn dây của động cơ bước
✅ B+ và B- : Nối với cặp cuộn dây còn lại của động cơ
✅ PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600
✅ PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600
✅ DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600
✅ DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600
✅ ENA+ và ENA-: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa
✅Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung
