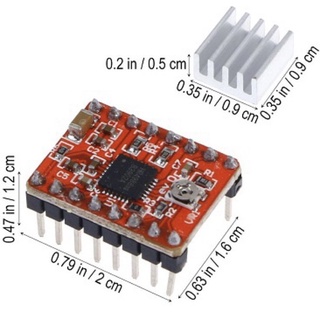

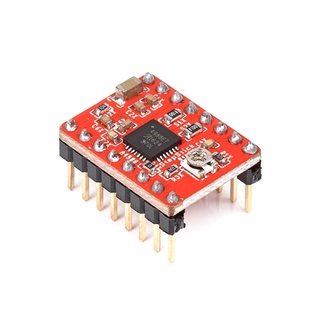

MODULE ĐIỀU KHIỂN ĐỘNG CƠ BƯỚC A4988

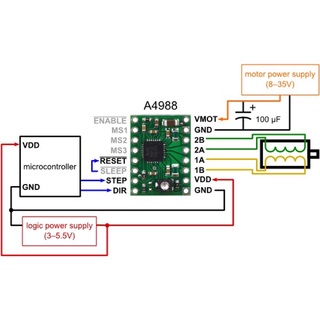

Mô tả: A4988 là bộ chuyển đổi và bảo vệ quá dòng, điều khiển động cơ bước chế độ DMOS, board hỗ trợ điều khiển ở chế độ full, 1/2, 1/4, 1/8, 1/16 bước mô tơ bước lưỡng cực. Thông số kỹ thuật: Thích hợp điều khiển động cơ bước 8V~35V 2A; Giao tiếp và điều khiển đơn giản; Chế độ điều khiển: full, half, 1/4, 1/8 và 1/16; Điều chỉnh biến trở để thay đổi dòng ngõ ra max, tốc độ bước cao hơn; Tự động dò cường độ dòng điện; Có mạch shutdown khi quá nhiệt, quá áp và quá dòng; Mạch bảo vệ ngắn mạch. Với Arduino làm ví dụ, UNO kết hợp A4988 điều khiển STEP và DIR. Mức điện áp logic VDD và GND lấy nguồn Arduino +5V, nguồn giữa motor và VMOT và GND ta cần 8-15 VDC;chế độ lựa chọn MS1, MS2 , MS3 tất cả là chế độ điều khiển full (quay khoảng 200 vòng hoặc bước 1.8°). Nếu cần độ chính xác cao hơn, ta có thể chọn chế độ khác, vd nếu chọn chế độ 1/4 bước thì độ cần motor 800 vòng để hoàn thành. Lựa chọn 1 trong 3 chế độ MS1, MS2, MS3 #a4988 #drv8825 #stepmotor #độngcơbước #mayin3d #máyin3D #in3D #3D #dongcobuoc42 #42bước #42buoc #moduledieukhiendongco #moduleđiềukhiểnđộngcơ #unor3 #dir #bohoctap
