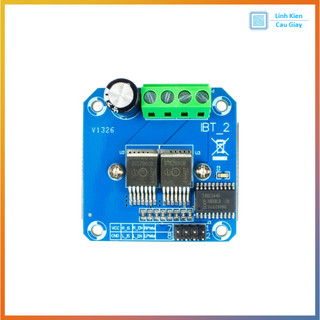

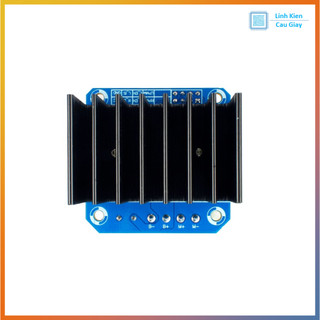

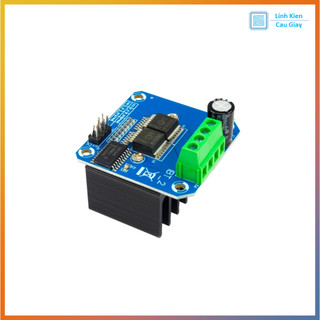

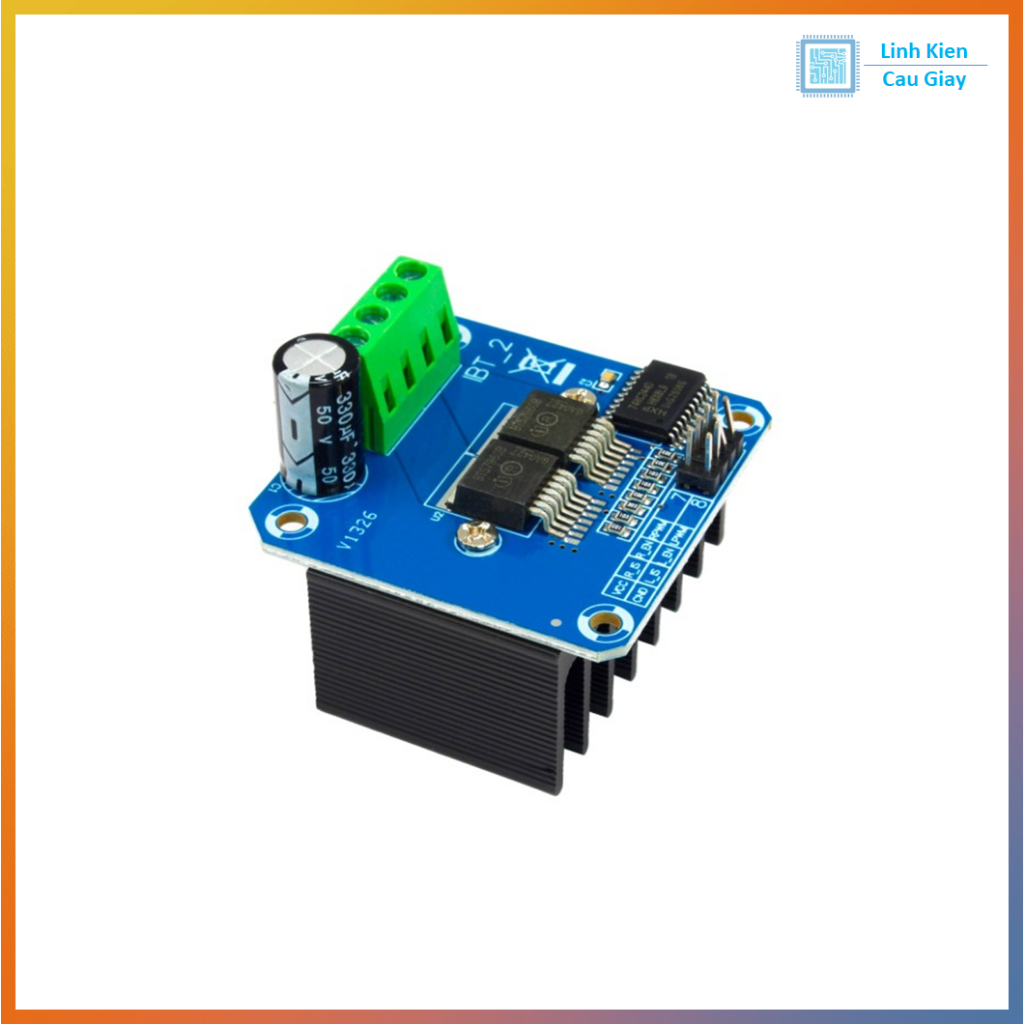

Module Điều Khiển Động Cơ BTS7960 43A

Module điều khiển động cơ BTS7960 43A – Driver cầu H công suất lớn cho Arduino, ESP32, STM32 Mô tả sản phẩm Module BTS7960 43A là mạch điều khiển động cơ DC công suất lớn, sử dụng IC cầu H đôi BTS7960 của Infineon, hỗ trợ dòng tối đa 43A, điện áp hoạt động 5V – 27V. Tích hợp bảo vệ quá nhiệt, quá dòng, chống ngắn mạch, dễ dàng giao tiếp với Arduino, ESP32, STM32, Raspberry Pi. Thích hợp cho các dự án xe điện, robot công suất lớn, motor DC tải nặng, mô hình CNC, Smart Car. BTS7960 là driver cầu H công suất lớn, thiết kế kép (dual high current half-bridge). Hỗ trợ điều khiển tốc độ bằng PWM và đảo chiều quay motor bằng tín hiệu ENA, ENB, IN1, IN2. Có khả năng bảo vệ chống ngắn mạch, quá nhiệt, quá dòng, đảm bảo an toàn khi vận hành động cơ tải nặng. Ứng dụng Xe điện mini, xe điều khiển tải nặng. Robot công suất lớn, robot leo dốc. Máy CNC, máy cắt, máy bơm, mô hình DIY. Điều khiển động cơ DC công suất lớn trong IoT/Smart Car. Sơ đồ chân VCC: nguồn logic 5V. GND: mass chung. L_EN, R_EN: bật/tắt cầu H (Enable). L_PWM, R_PWM: điều khiển tốc độ qua PWM. L_IS, R_IS: tín hiệu cảm biến dòng (ít dùng). MOTOR+, MOTOR-: đầu ra motor DC. Nguồn motor: cấp trực tiếp 5V – 27V (cổng riêng). Thông số kĩ thuật IC chính: BTS7960 (Infineon). Điện áp cấp cho motor: 5V – 27V. Điện áp logic: 5V (tương thích Arduino, ESP32, STM32). Dòng tối đa: 43A (có tản nhiệt). Tín hiệu điều khiển: PWM (tần số đến 25kHz). Bảo vệ: quá nhiệt, quá dòng, ngắn mạch, điện áp thấp. Kích thước module: ~50mm x 50mm x 20mm. Hướng dẫn sử dụng Cấp nguồn motor 12V – 24V vào đầu nguồn chính. Cấp nguồn 5V logic cho module. Kết nối L_EN, R_EN, L_PWM, R_PWM với Arduino/ESP32. PWM điều khiển tốc độ. ENA/ENB điều khiển hướng quay. Kết nối motor DC vào MOTOR+ và MOTOR-. Upload code Arduino để điều khiển tốc độ & đảo chiều motor. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #BTS7960 #MotorDriver #Arduino #ESP32 #STM32 #RaspberryPi #CNC #RobotDIY #DIYArduino #ModuleDienTu .
