Module Công Tắc Hành Trình Máy In 3D new

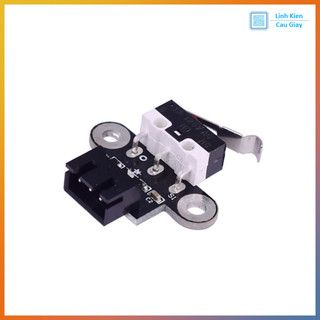

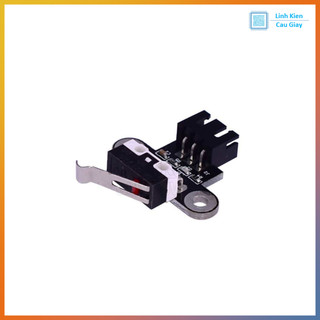

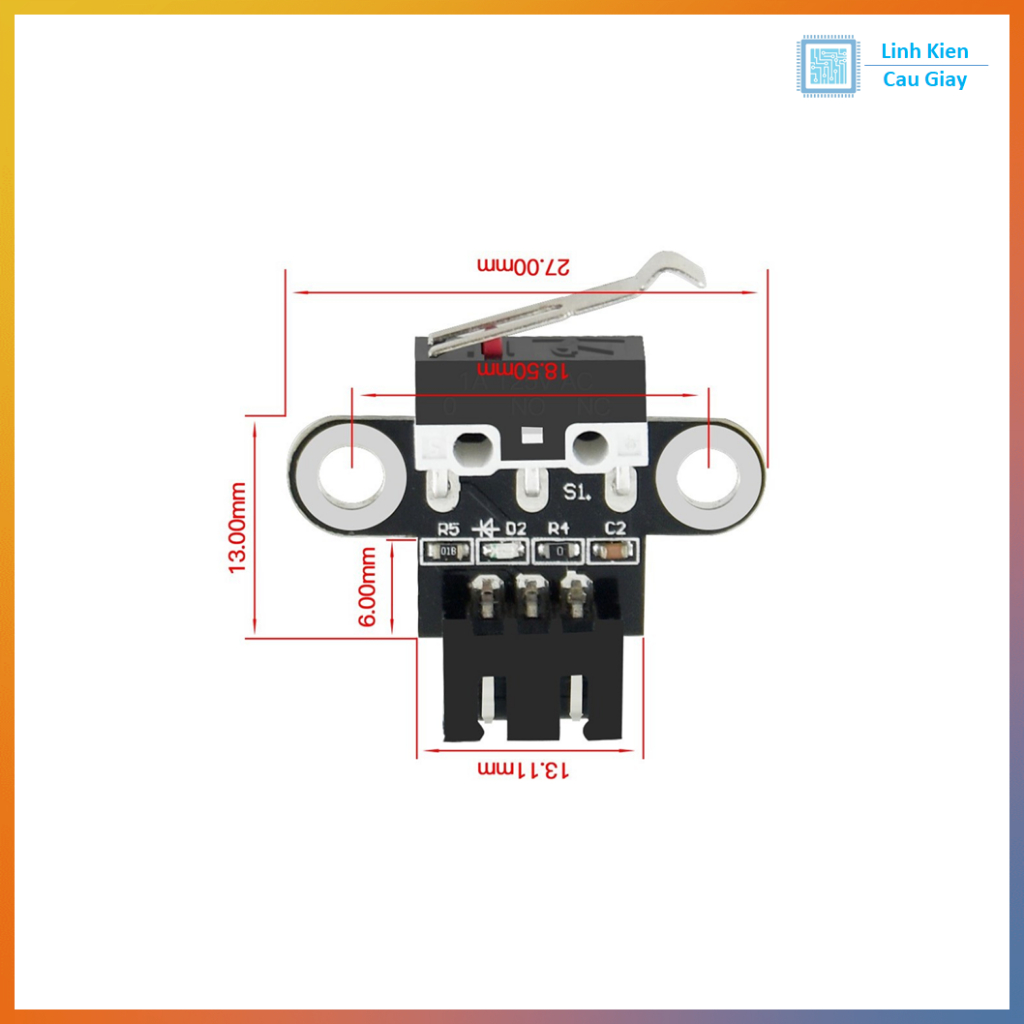

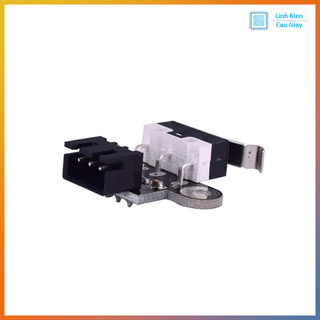

Module Công Tắc Hành Trình Máy In 3D new Mô tả sản phẩm Module endstop cơ khí cần gạt dùng làm công tắc giới hạn trục X/Y/Z cho máy in 3D, CNC mini, robot. Bo đã tích hợp điện trở/diode chống dội, đèn LED báo trạng thái, cổng JST XH 3 pin 2.54mm cắm nhanh. Tương thích hầu hết main Marlin/GRBL/RAMPS/MKS/Creality/Anycubic/Prusa. Điểm nổi bật Công tắc NO/NC (mặc định NC khuyến nghị – an toàn khi đứt dây). LED báo khi kích hoạt, dễ căn chỉnh home. Chống dội (debounce) phần cứng, tín hiệu sạch. Lỗ bắt M3 hai bên, lắp lên khung rất gọn. Làm việc với 3.3–5V logic (ESP32/STM32/AVR). Ứng dụng Endstop/home cho máy in 3D (trục X/Y/Z). Limit switch cho CNC mini, máy vẽ, robot tuyến tính, ray trượt. Cảm biến va chạm/giới hạn hành trình cho cơ cấu cơ khí DIY Sơ đồ chân JST-XH 3 pin (nhìn từ mép bo): [ S ]  = Tín hiệu về mainboard (ENDSTOP pin) [ + ]  = VCC 5V (hỗ trợ 3.3–5V) [ - ]  = GND Công tắc: COM – NO – NC (đã đi dây sẵn trên bo) LED báo trạng thái tích hợp Thông số kĩ thuật Thuộc tínhGiá trịĐiện áp hoạt động3.3–5VDC (điển hình 5V)Kiểu công tắcCơ khí cần gạt, NO/NCGiao tiếp3 pin JST XH 2.54mm (S, +, −)Tín hiệu raMức LOW/HIGH sạch nhờ mạch chống dộiĐèn báoLED SMD trạng thái kích hoạtLỗ bắt vít2 lỗ M3 hai bênKích thước bo≈ 27 × 13 × 6 mm (tham khảo hình)Phù hợp mainRAMPS/MKS/Creality/Anycubic/Prusa/GRBL…Phụ kiện(Tuỳ chọn) dây JST 3P 70–100 cm Hướng dẫn sử dụng Tắt nguồn máy in/bo điều khiển. Cắm cáp: S → chân ENDSTOP, + → 5V, − → GND. Gắn module tại vị trí cuối hành trình trục, chỉnh cần gạt chạm đúng điểm dừng. Trong Marlin: chọn loại công tắc NC (khuyến nghị) → ENDSTOP_INVERTING phù hợp; dùng lệnh M119 để kiểm tra trạng thái. Home máy (G28) và tinh chỉnh vị trí cho tới khi LED báo kích hoạt đúng lúc. Lưu ý Dùng NC để an toàn: đứt dây → máy dừng. Tránh để dầu/bụi bẩn làm kẹt cần gạt; không để vật cứng va đập mạnh. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #Endstop3D #CongTacHanhTrinh #3DPrinterEndstop #LimitSwitch #Marlin #GRBL #JSTXH254 #CongTacNCNO #MayIn3D #CNCmini #LKCGVN #Creality #Prusa
