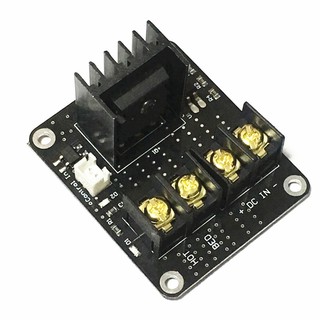

Module công suất MOSFET HA210N06-TH325

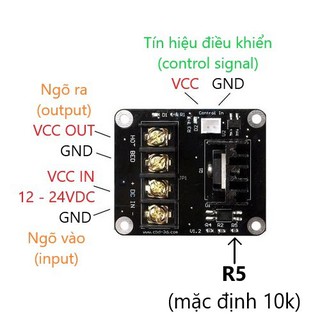

Module công suất MOSFET HA210N06 được sử dụng để đóng ngắt tải DC bằng MOSFET HA210N06 với công suất đối đa lên đến 24VDC 210A (theo thông số nhà SX), mạch có thiết kế nhỏ gọn, tiện lắp đặt, có Opto và IC đệm cách ly đảm bảo an toàn cho mạch điều khiển và giao tiếp, mạch có chất lượng cao, lớp đồng dày, IC MOSFET tích hợp tản nhiệt cho độ bền và độ ổn định cao Ứng dụng: điều khiển tốc độ động cơ DC, điều khiển bàn nhiệt máy in 3D, đóng ngắt, dimmer tải DC,… 1. Thông số kĩ thuật: IC chính: MOSFET N Channel HA210N06 Điện áp cấp cho tải tối đa: 12 – 24VDC. Dòng cấp cho tải tối đa: 25A (nên sử dụng khoảng dưới 20A, trên 20A cần thêm tản nhiệt) Điện áp giao tiếp (điện áp kích): 5.5VDC (Với R5 = 10K) hoặc 5V (với R5 = 4k7) Tích hợp Opto và IC đệm cách ly tín hiệu kích. Kích thước: 60 x 50mm 2. Tham Khảo Datasheet MOSFET HA210N06 Chú ý: Nếu tải là động cơ cần gắn thêm 1 Diod ngay ngõ ra (Annot – GND, Catot – VCC_OUT) để bảo vệ FET khỏi dòng xả ngược từ động cơ.
