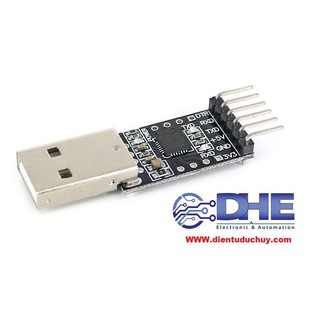

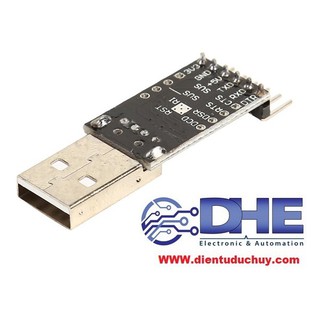

MODULE CHUYỂN ĐỔI USB - UART TTL, CHIP CP2102, RA 6 CHÂN

- Mạch CP2102 là mạch chuyển USB UART dùng chip CP2102 SILICON LABS có chức năng chuyển đổi giao tiếp từ USB sang UART TTL hoặc ngược lại. - Mạch chuyển USB UART CP2102 hỗ trợ đa dạng hệ điều hành Windows, Mac, Linux, Android,... - Hỗ trợ các tốc độ truyền như: 300, 600, 1200, 1800, 2400, 4000, 4800, 7200, 9600 , 14400, 16000, 19200, 28800,38400,51200, 56000, 57600, 64000, 76800,115200 , 128.000, 153.600, 230.400 , 250.000, 256.000,460.800, 500.000, 576.000, 921.600 và các loại tốc độ khác. - CP2102 không sử dụng thạch anh ngoài như các chip PL2303. Module có sẵn ngõ ra điện áp 3.3V. - LED nguồn sáng khi gắn vô máy tính và LED báo hiệu Tx / Rx, LED này sẽ sáng khi module nhận, gửi dữ liệu. - Trên mạch có 6 cổng đầu ra: 3.3V DTR 5V Tx Rx Gnd. Trong đó chân DTR được sử dụng để reset vi điều khiển trong quá trình nạp (tương thích với Arduino Promini). Mô tả chân như sau: TXD: chân truyền dữ liệu UART, dùng kết nối đến chân Rx của các module khác, không kết nối trực tiếp đến mức của RS232 RXD: chân nhận dữ liệu UART, dùng kết nối đến chân Tx của các module khác, không kết nối trực tiếp đến mức của RS232 GND: chân mass hoặc nối đất. 5V: nguồn điện áp dương (tối đa 500mA). DTR: Chân reset để nạp cho vi điều khiển 3.3V: nguồn điện áp dương 3.3V
