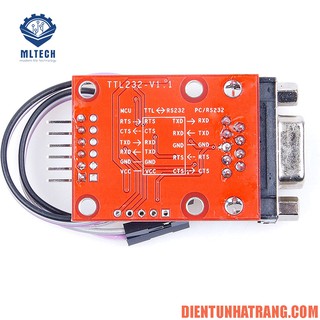

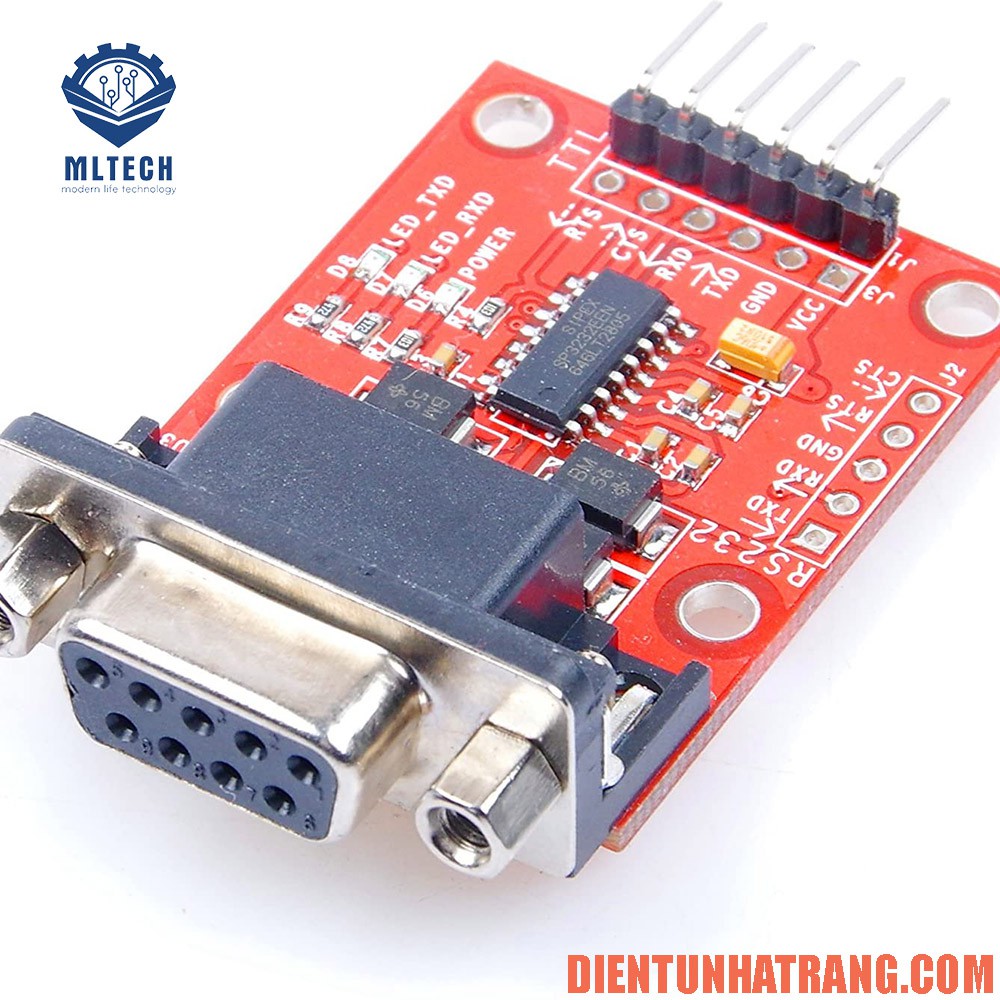

Module chuyển đổi RS232 to TLL chip SP3232

THÔNG SỐ KỸ THUẬT: Chip truyền thông RS232: SP3232. Loại giao diện DB9: Nữ. Điện áp hoạt động: 3V-5V; Bảo vệ quá áp: CÓ (với bốn bảo vệ điện áp diode triệt tiêu tạm thời hai chiều.) Điều khiển dòng phần cứng: CÓ. Tín hiệu bên ngoài dây dẫn: CÓ (lỗ pin tín hiệu dành riêng); DuPont Line: CÓ (Gói bao gồm bốn dây DuPont chất lượng cao 20 cm); Giao diện: TXD RXD VCC GND RTS CTS (TTL); TXD RXD GND RTS CTS (RS232); Hướng dẫn sử dụng: - Sử dụng một đầu được kết nối với MCU, đầu còn lại được kết nối với cổng nối tiếp PC hoặc trường hợp cắm DB9 khác o VCC: 3V-5V o GND: Kết nối với GND o Thiết bị đầu cuối tín hiệu TTL o TXD: Kết nối với MCU.RXD (Lưu lượng tín hiệu: MCU.RXD << SP3232 << PC.TXD) o RXD: Kết nối MCU.TXD (Lưu lượng tín hiệu: MCU.TXD >> SP3232 >> PC.RXD) o CTS: MCU.CTS đã kết nối (Luồng tín hiệu: MCU.CTS << SP3232 << PC.RTS) o RTS: Kết nối MCU.RTS (Luồng tín hiệu: MCU.RTS >> SP3232 >> PC.CTS) - Sử dụng một đầu được kết nối với MCU , đầu kia thông qua lỗ pin để kết nối tín hiệu RS232 (mặc định không được cắm chân RS232) o VCC: 3V-5V o GND: Kết nối với o đầu cuối tín hiệu GND TTL o TXD: Kết nối với MCU.RXD (Lưu lượng tín hiệu: MCU.RXD << SP3232) o RXD: Kết nối MCU.TXD (Lưu lượng tín hiệu: MCU.TXD >> SP3232) o CTS: MCU.CTS đã kết nối (Lưu lượng tín hiệu: MCU.CTS << SP3232) o RTS: Kết nối MCU.RTS (Lưu lượng tín hiệu: MCU.RTS >> SP3232) Đầu cuối tín hiệu RS232 o TXD: Kết nối RS232.RXD (Hướng luồng tín hiệu: SP3232 >> RS232.RXD) o RXD: Kết nối với RS232.TXD (Hướng luồng tín hiệu: SP3232 << RS232.TXD) o RTS: Kết nối với RS232.RTS (Luồng tín hiệu : SP3232 << RS232.RTS) o CTS: Kết nối với RS232.CTS (Lưu lượng tín hiệu: SP3232 >> RS232.CTS)
