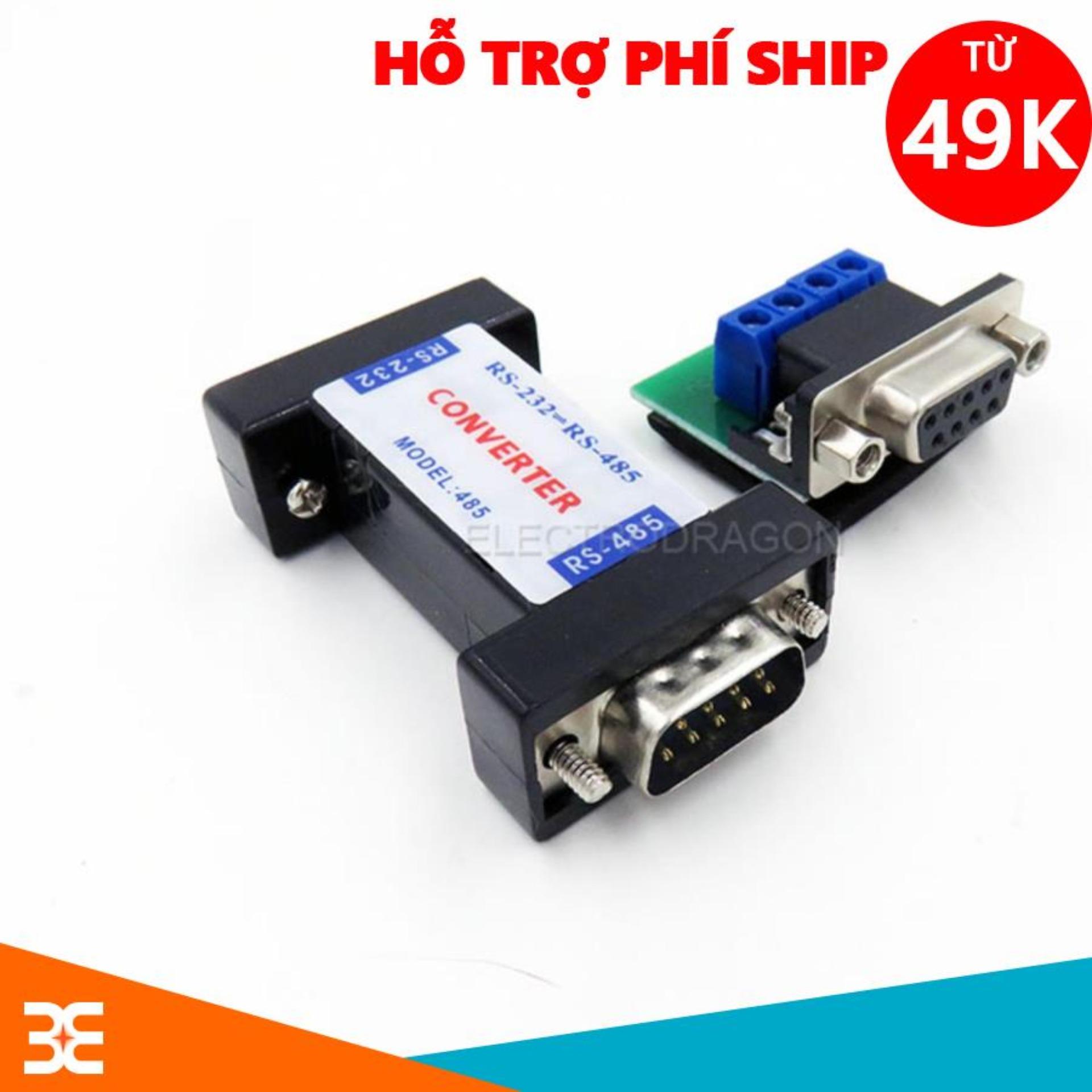

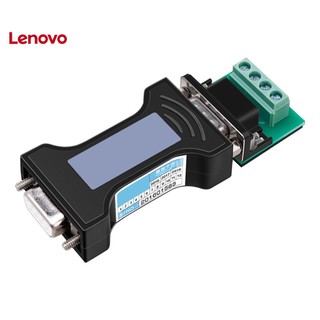

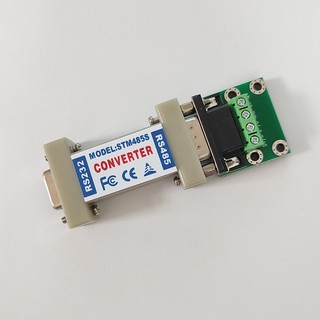

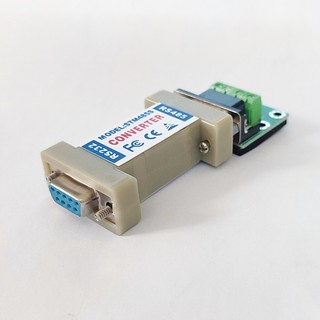

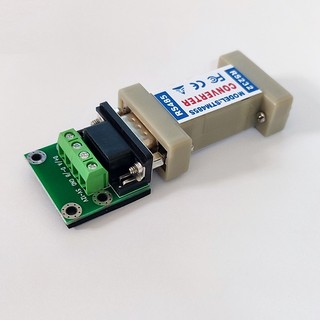

Module Chuyển Đổi RS232 To RS485

Mô tả sản phẩm -Thiết bị chuyển đổi tín hiệu RS232 sang tín hiệu RS485 và ngược lại. -Sản phẩm có thể chuyển đổi bất kỳ tín hiệu nối tiếp nào của cổng RS232 (full-duplex) sang 2 dây half-duplex của cổng RS485. -Nguồn nuôi cho thiết bị lấy từ đường tín hiệu của cổng RS232, nó cũng hỗ trợ tính năng định hướng và tự động quay vòng dữ liệu. Bởi vậy, không cần nguồn ngoài và không đòi hỏi việc kiểm soát luồng dữ liệu, tính năng tự động nhận vàtruyền dữ liệu, không cần phần mềm cài đặt. Thông số kỹ thuật -Nguồn lấy từ cổng RS232 (TXD, RTS, DTR): không cần nguồn nuôi ngoài -Chuyển đổi tín hiệu RS232 (TXD,RXD) sang tín hiệu RS485 -Plug and Play: cắm nóng thiết bị, tự động định dạng dữ liệu -Tự động quay vòng dữ liệu, không đòi hỏi việc kiểm soát luồng dữ liệu -Điểm đến đa điểm, hỗ trợ 128 điểm loopback -Chuẩn tương thích: chuẩn EIA, RS232, RS485 -Tín hiệu RS232: TX, RX, GND -Tín hiệu RS485: D+, D, GND -Chế độ làm việc: Truyền dẫn tín hiệu không đồng bộ, điểm tới điểm, 4 dây Half-duplex -Tốc độ truyền: từ 300 - 115200bps, tự động chuyển đổi các tín hiệu nối tiếp -Cổng điều khiển: Tự động gửi dữ liệu điều khiển, phân biệt và kiểm soát luồng dữ liệu -Khả năng truyền tải dữ liệu: Hỗ trợ cổng 32 điểm (có thể tùy biến lên tới 128 điểm) -Khoảng cách truyền: RS485 1.2km, RS232 – dưới 5m -Kết nối: RS232 DB9 Female, RS485 - DB9M ( DB9F to 3 bit terminal block) -Cổng bảo vệ: Tăng áp đột ngột 1500W, chống phóng điện 15KV -Nhiệt độ hoạt động: 10 ~ 60ºC -Nhiệt độ lưu trữ : 40 ~ 85ºC -Độ ẩm: 5% ~ 95% -Điện áp vào: Nguồn nuôi cho thiết bị lấy từ đường truyền dữ liệu RS232 -Tiêu hao: Tiêu thụ điện tĩnh dưới 10mA, bình quân tiêu thụ năng lượng dưới 40mA -Kích thước: +Chiều dài: 90.0mm +Chiều rộng: 33.0mm +Chiều cao: 16.5mm (DB9)
