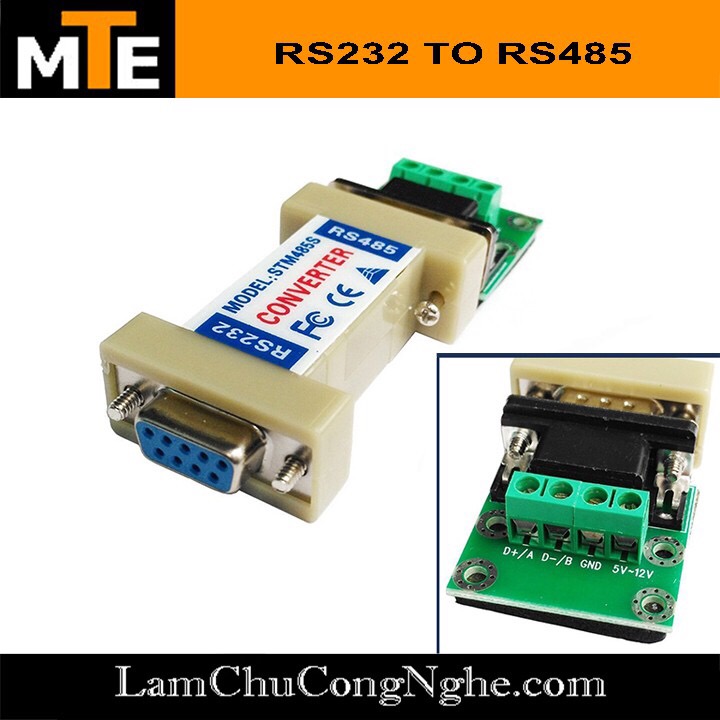

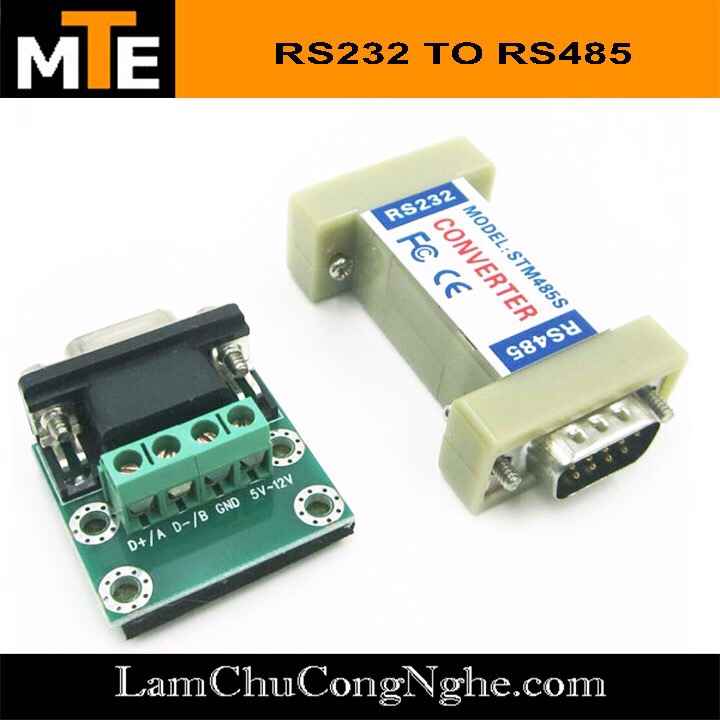

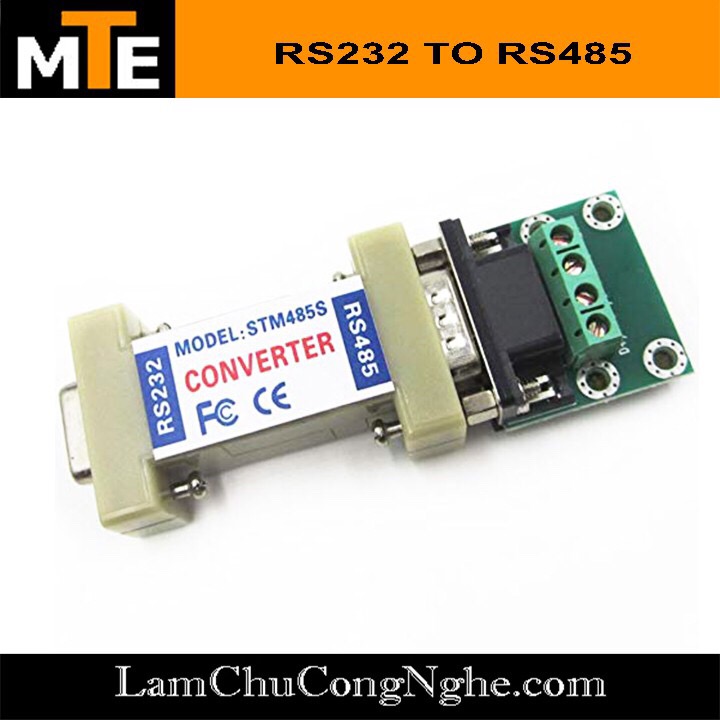

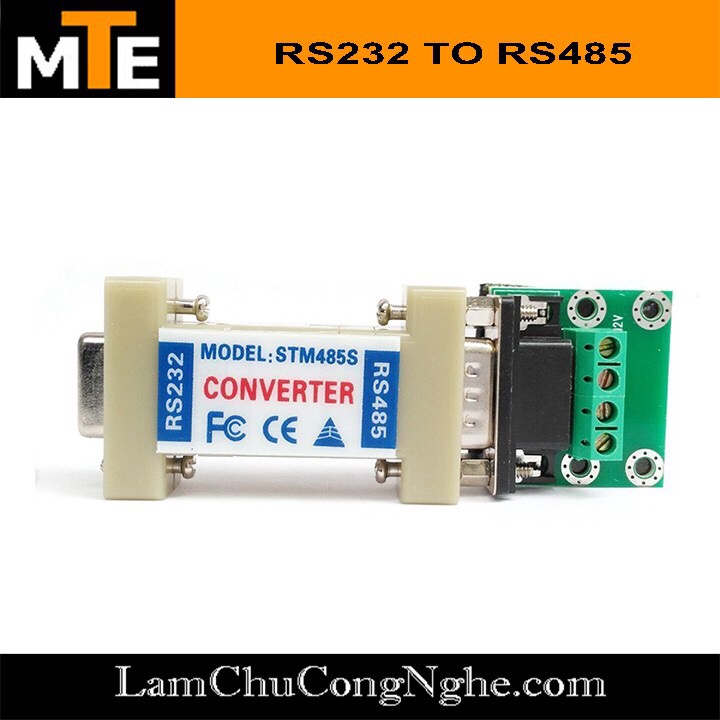

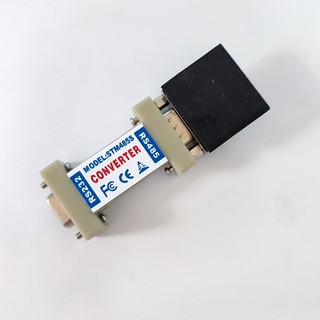

MODULE CHUYỂN ĐỔI RS232 TO RS485 - MODEL: STM485S

SẢN PHẨM BAO GỒM:

• 1 module chuyển đổi RS232 to RS485

ỨNG DỤNG:

• Module chuyển đổi RS232 – RS485 (HB-485A) là thiết bị chuyển đổi tín hiệu RS-232 sang tín hiệu RS485 hoặc RS422 và ngược lại với định dạng kết nối 9 chân (DB9), cách ly quang điện trên 2500V, có thể chuyển đổi bất kỳ tín hiệu nối tiếp nào của cổng RS232 (full-duplex) sang 2 dây half-duplex của cổng RS485
• Module chuyển đổi RS232 – RS485 (HB-485A) hỗ trợ khả năng tự động quay vòng dữ liệu, không cần nguồn cấp ngoài và không đòi hỏi việc kiểm soát luồng dữ liệu, không cần phần mềm cài đặt. Bộ chuyển đổi RS232 sang RS485 có kết nối cổng RS232 là DB9 female và kết nối cổng RS485 là DB9 male hoặc 3 bit terminal block

THÔNG SỐ KỸ THUẬT:

• Nguồn vào: không hỗ trợ nguồn nuôi, lấy từ đường truyền dữ liệu TXD, RTS,DTR
• Tiêu hao: Tiêu thụ điện tĩnh dưới 10mA, bình quân tiêu thụ điện năng dưới 40mA
• Nhiệt độ hoạt động: -40°C to 85°C
• Nhiệt độ lưu trữ: -40°C to 85°C
• Độ ẩm: 5% to 95%(không ngưng tụ)
• Tương thích chuẩn: EIA RS-232C, RS-485, RS-422
• Tín hiệu RS-232: TX, RX, GND
• Tín hiệu RS-485: D+, D-, GND
• Chế độ làm việc: không đồng bộ, điểm tới điểm hoặc đa điểm, 2 dây half-duplex
• Tốc độ truyền: 300~115200bps, tự động kiểm tra tốc độ luồng dữ liệu, không có thời gian trễ
• Cổng điều khiển: tự động gửi dữ liệu điều khiển, phân biệt, kiểm soát luồng dữ liệu
• Khoảng cách truyền RS-485: 1.2Km, 9600bps
• RS-232 : <5m
• Khả năng truyền tải dữ liệu có thể lên đến 128 điểm
• Cách ly điện: 2500V
• Bảo vệ cổng: tăng áp đột ngột 1500W, chống điện áp 15kV

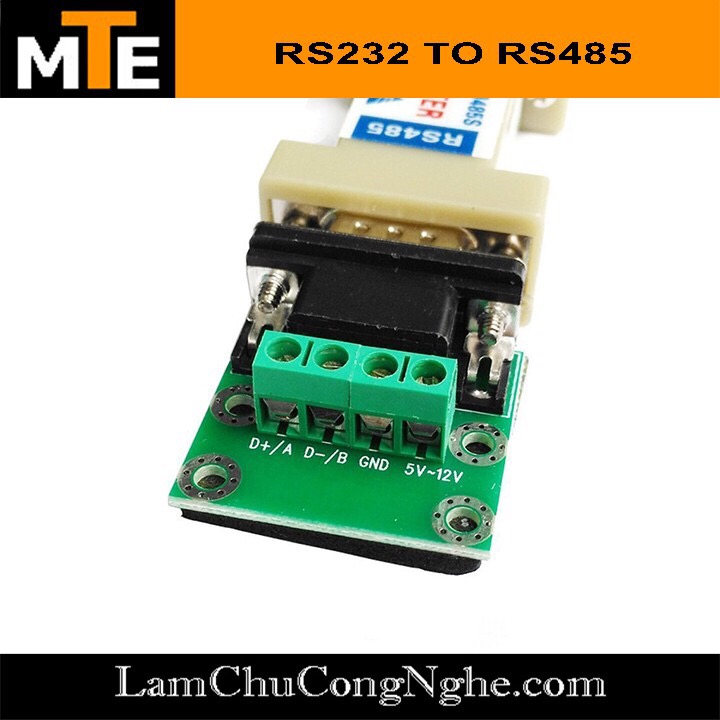

• Kết nối: RS-232 side DB9 female
• RS-485 side DB9M( DB9F to 3 bit terminal block)
• Kích thước: 95.0mm×33.0mm×16.5mm
