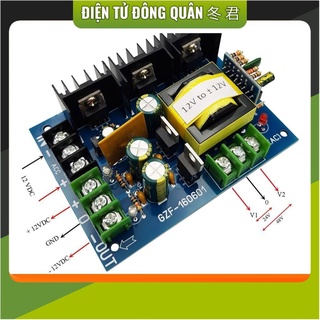

Module chuyển đổi 12VDC-24VDC ra nguồn đôi 12V-24V

Module chuyển đổi nguồn một chiều DC ra nguồn đôi DC và nguồn đôi đối xứng AC cao tần được sử dụng cho các ứng dụng cần nguồn đôi DC hoặc AC như: bộ khuếch đại công suất âm thanh, loa siêu trầm… và sử dụng phổ biến trong các mạch điện tử khác

Sản phẩm được thiết kế đẹp mắt, cứng cáp, gọn gàng, rõ ràng và thuận tiện cho người sử dụng.

• Thông số kỹ thuật

• Model: GZF-160601
• Dòng tiêu thụ tĩnh: 0,1A
• Công suất đầu ra: 150W
• Có Led báo trạng thái nguồn vào và nguồn ra
• Kích thước: 95 * 70 * 29 mm (L x W x H)
• Trọng lượng: 125g
• Sản phẩm mã 59GD
  • Điện áp vào: 12VDC
  • Đầu ra 1: Nguồn đôi +12V  0V -12V  (±1V)
  • Đầu ra 2: Nguồn đôi đối xứng 24VAC, tần số sóng vuông 20Khz (đồng hồ có tần số đáp ứng trên 20Khz mới có thể đo chính xác)
  • Dòng đầu ra: < 10A (phụ thuộc vào công suất tối đa cho phép)
• Sản phẩm mã GLIS
  • Điện áp vào: 12VDC
  • Đầu ra 1: +24V   0V    -24V  (±1V)
  • Đầu ra 2: Nguồn đôi đối xứng 48VAC, tần số sóng vuông 20Khz (đồng hồ có tần số đáp ứng trên 20Khz mới có thể đo chính xác)
  • Dòng đầu ra: < 6A (phụ thuộc vào điện áp ra và công suất tối đa cho phép)
• Sản phẩm mã NBGA
  • Điện áp vào: 24VDC
  • Đầu ra 1: +12V 0V -12V (±1V)
  • Đầu ra 2: Nguồn đôi đối xứng 24VAC, tần số sóng vuông 20Khz (đồng hồ có tần số đáp ứng trên 20Khz mới có thể đo chính xác)
  • Dòng đầu ra: < 10A (phụ thuộc vào công suất tối đa cho phép)
• Sản phẩm mã A7OW
  • Điện áp vào: 24VDC
  • Đầu ra 1: +24V   0V   -24V  (±1V)
  • Đầu ra 2: Nguồn đôi đối xứng 48VAC, tần số sóng vuông 20Khz (đồng hồ có tần số đáp ứng trên 20Khz mới có thể đo chính xác)
  • Dòng đầu ra: < 6A (phụ thuộc vào công suất tối đa cho phép)

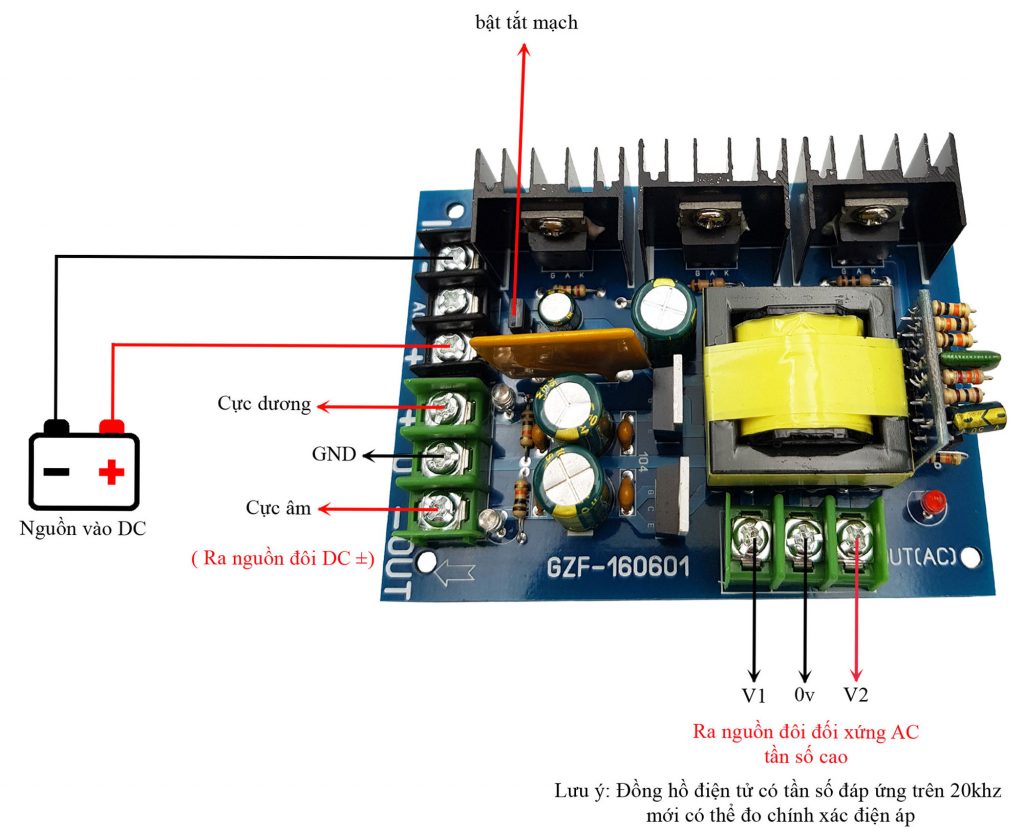

Sơ Đồ đấu Nối

Sơ đồ mạch Module chuyển đổi nguồn DC ra nguồn đôi

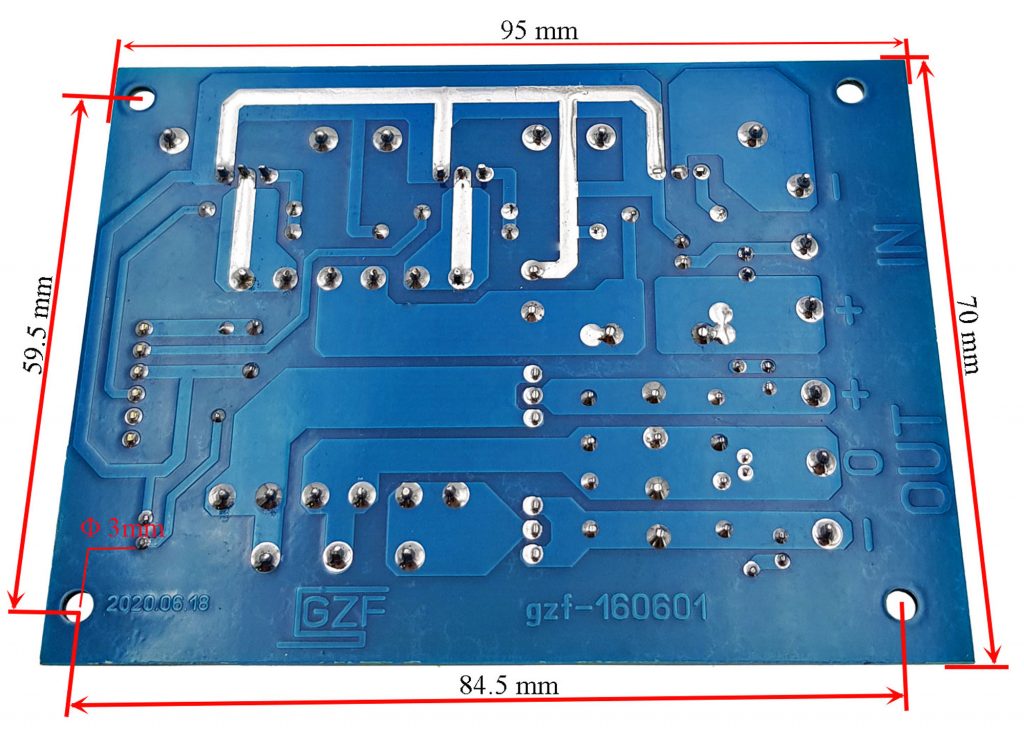

Kích Thước Sản Phẩm

Kích thước mạch Module chuyển đổi nguồn DC ra nguồn đôi

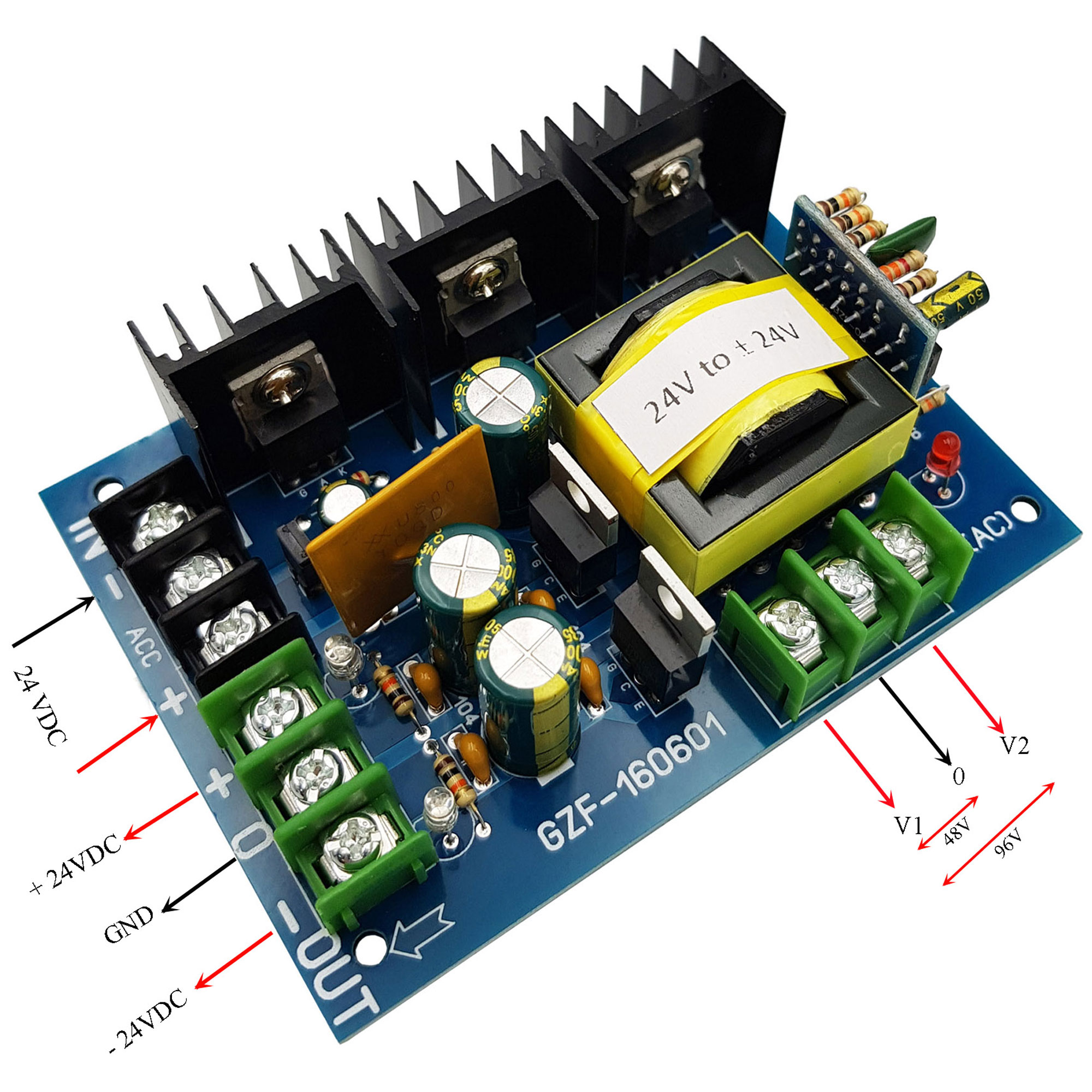

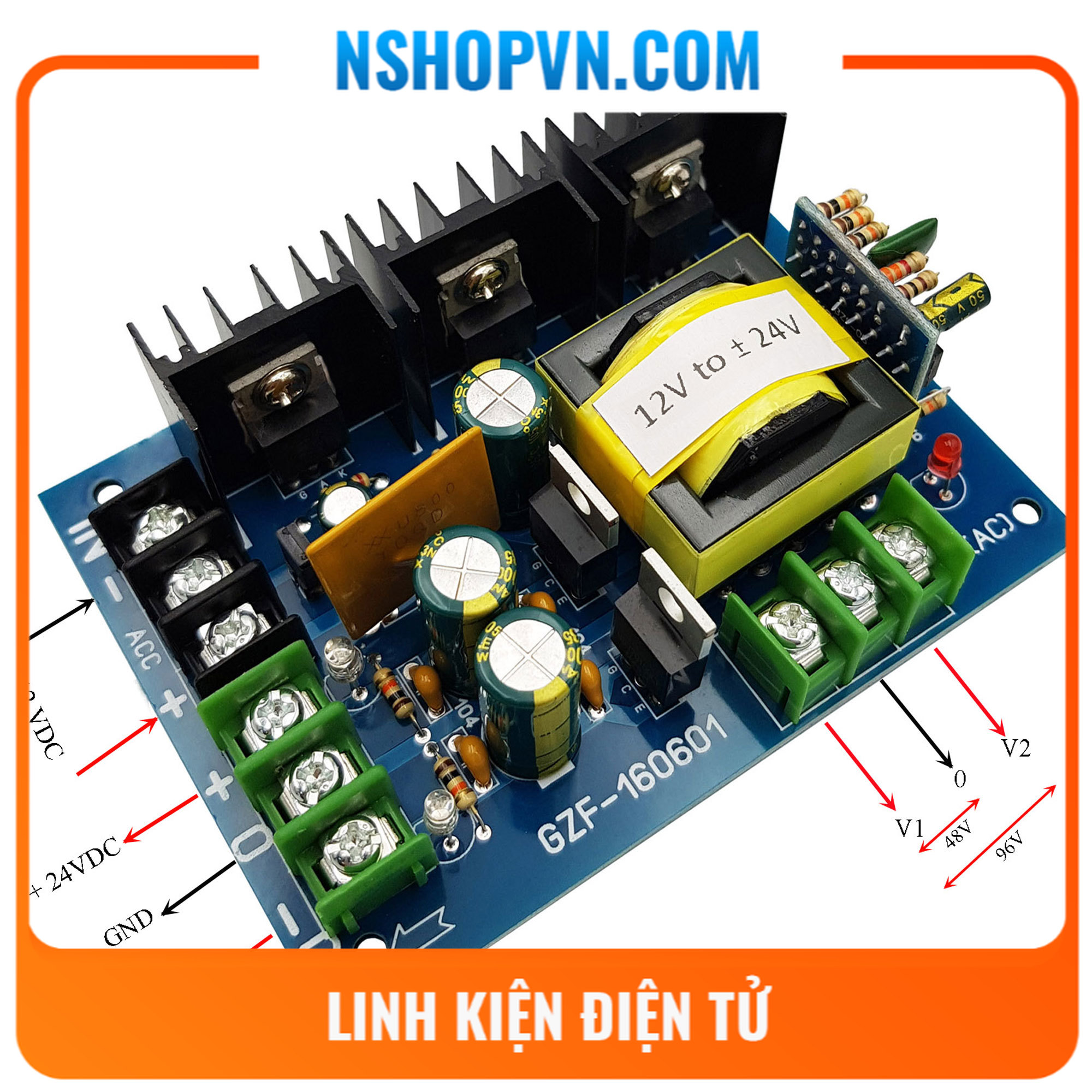

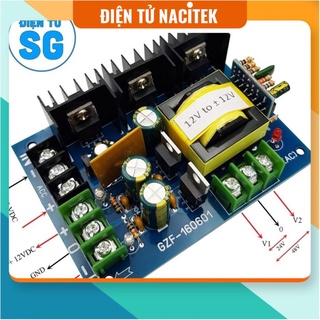

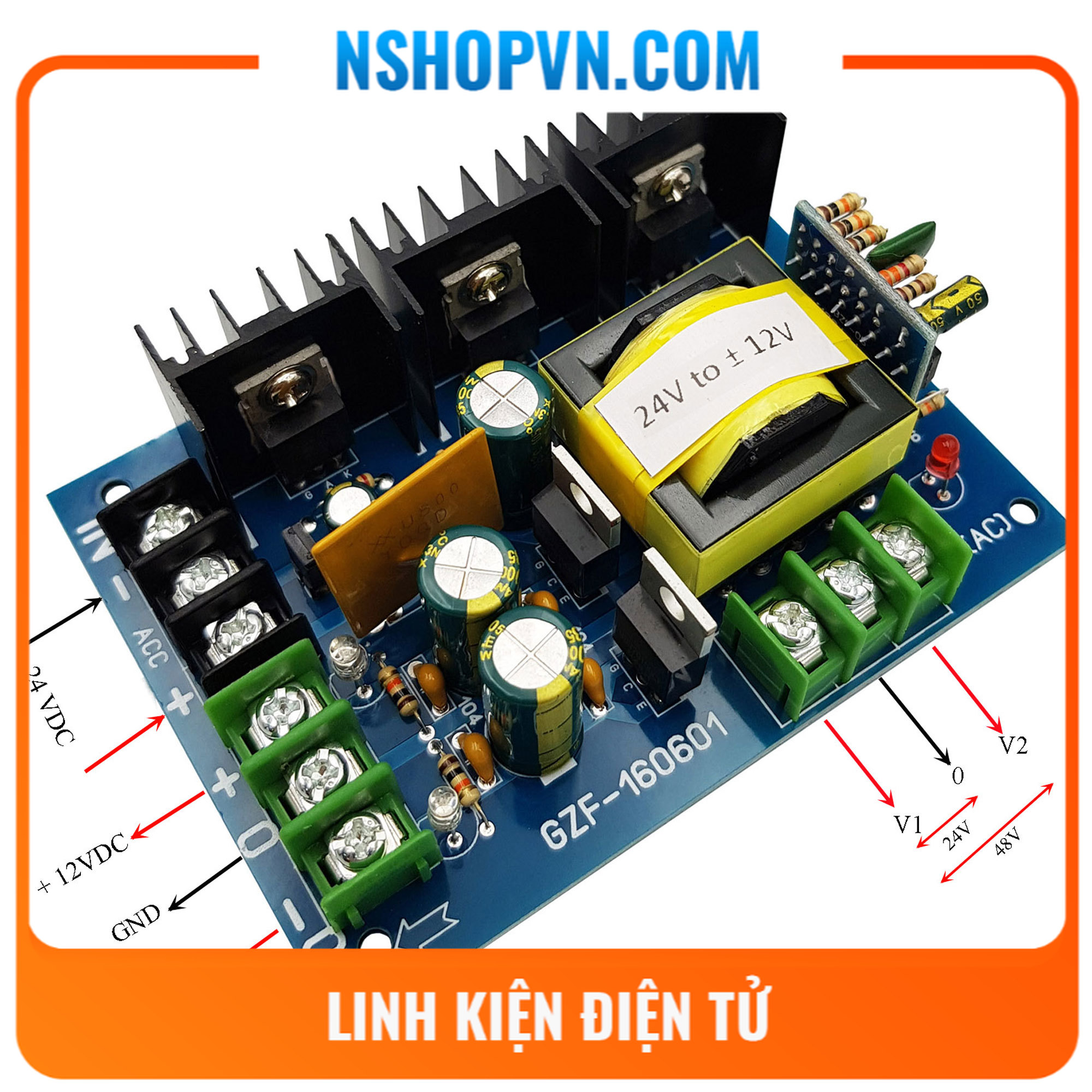

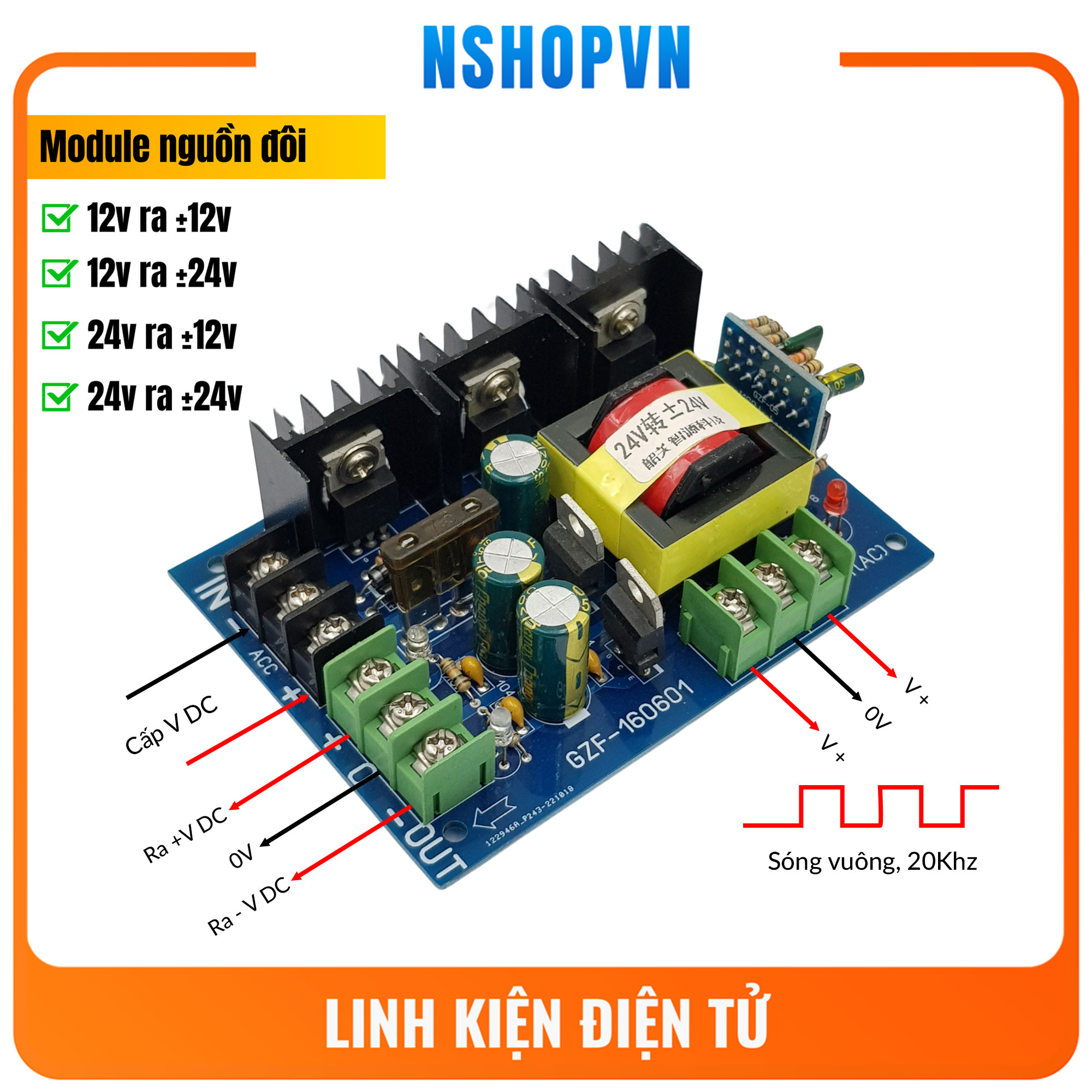

Hình Ảnh Sản Phẩm
