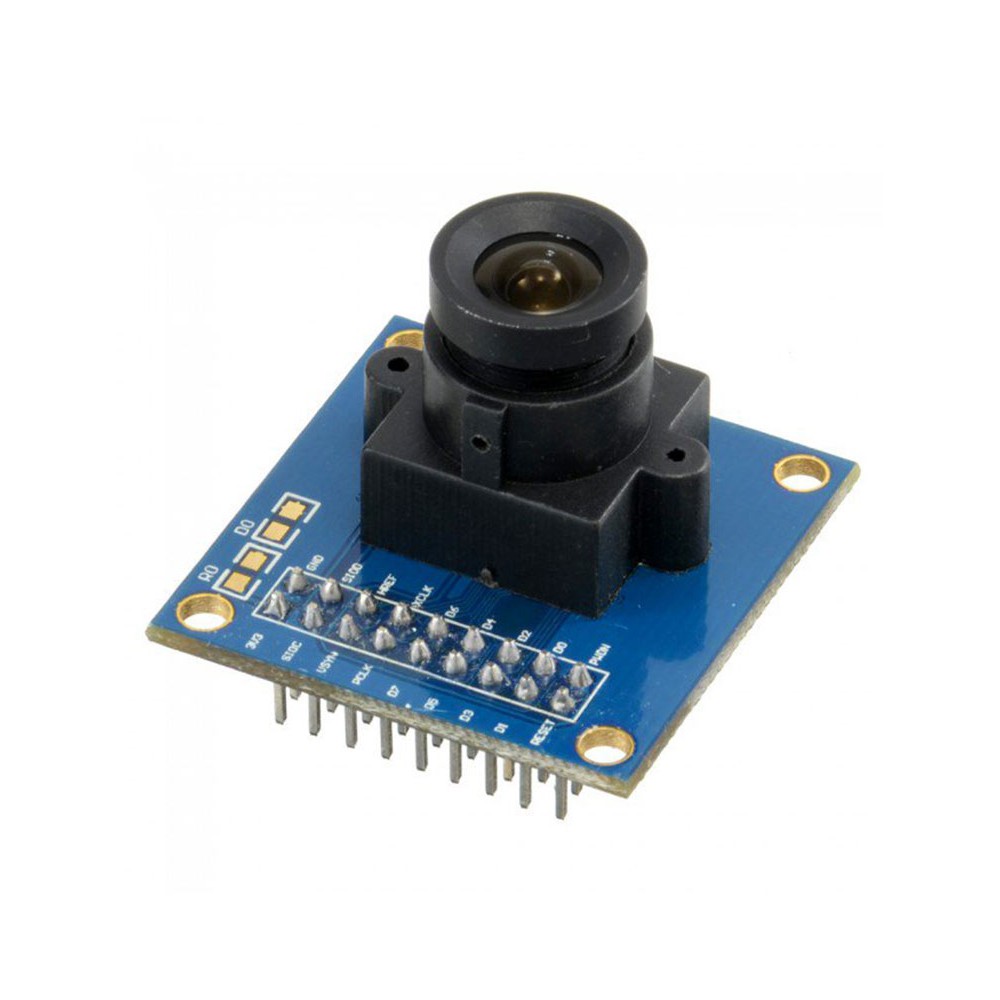

MODULE CAMERA OV7670 - module hình ảnh

Cảm biến hình ảnh OV7670 chứa tất cả các chức năng của một con chip xử lý hình ảnhVGA. Thông qua Bus điều khiển SCCB, cảm biến có thể đưa ra đầy đủ một khung hình, thời gian lấy mẫu và độ phân giải dữ liệu 8 Bit.Hình ảnh VGA này có thể đạt tối đa 30 khung hình trên giây. Người dùng có thể hoàn toàn kiểm soát chất lượng hình ảnh, định dạng dữ liệu và chế độ truyền. Tất cả các quá trình xữ lý ảnh này có thể được thông qua giao diện điều khiển SCCB bao gồm đường cong gamma, cân bằng trắng,... THÔNG SỐ KĨ THUẬT Độ phân giải: 640 x 480. Điện áp I/O: 2.5 ~ 3V. Công suất hoạt động: 60mW/15fps VGAYUV. Dòng ở chế độ ngủ: <20uA. Nhiệt độ hoạt động: -300C ~ 700C. Nhiệt độ ổn định: 00C ~ 500C. Định dạng ngõ ra (8): YUV/YcbCr4: 2:2 RGB565/555/444 GRB4: 2:2 Raw RGB Data. Kích thước ống kính: 1/6”. Tốc độ truyền ảnh: 30fps. FOV: 250. Độ nhạy: 1.3V / (Lux-sec). SNR: 46 dB. Phạm vi hoạt động: 52 dB. Kích thước pixel: 3.6um x 3.6um. CÁC TÍNH NĂNG Tương thích với các hệ thống nhúng dùng điện áp thấp. Chuẩn giao tiếp SCCB tương thích với giao tiếp I2C. Định dạng ngõ ra: YUV/YcbCr4: 2:2, RGB565/555/444, GRB4: 2:2, Raw RGB Data. Hỗ trợ VGA, CIF. Hỗ trợ co giãn hình ảnh. Điều chỉnh được tiêu cự của ống kính. Tự động điều chỉnh giảm độ nhiễu. Tự động điều chỉnh các thông số như: tự động điều chỉnh phơi sáng, cân bằng trắng, đường cong gamma,...
