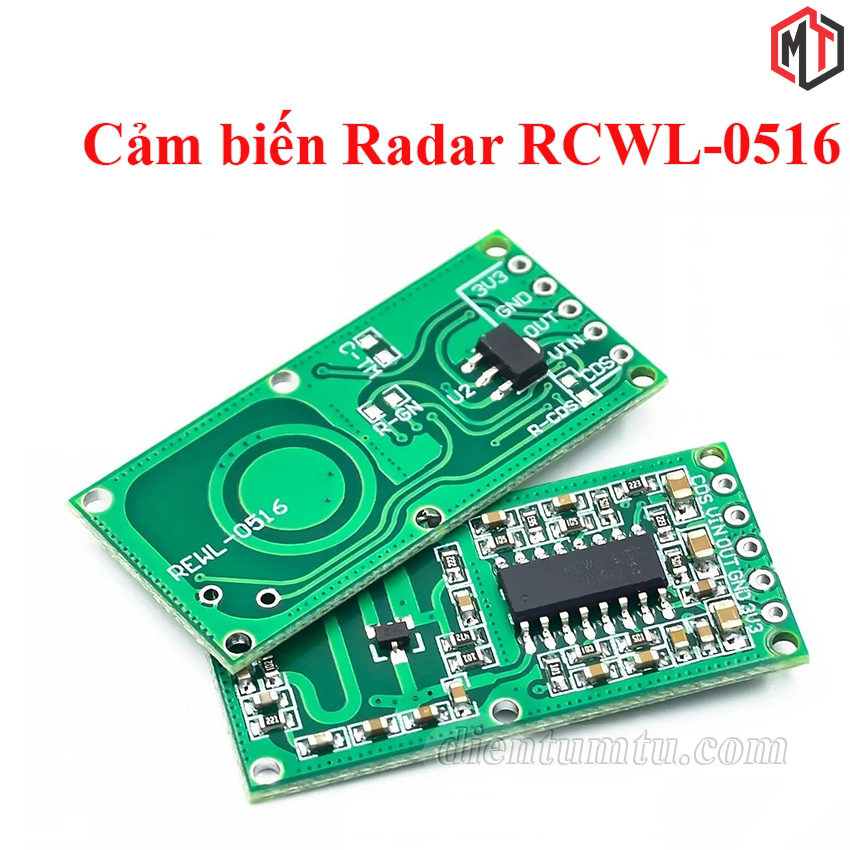

Module cảm biến vật cản Radar RCWL-0516

Cảm biến vật cản Radar RCWL-0516 được sử dụng để phát hiện vật cản phía trước bằng sóng Radar, thích hợp cho vô số ứng dụng khác nhau: chống trộm, phát hiện vật cản, ...cảm biến có kích thước nhỏ gọn tiện lắp đặt, khoảng cách phát hiện xa từ 5~9m, có thể đâm xuyên một số vật cản bằng nhựa, gỗ mỏng nên tiện che dấu, cảm biến có độ nhạy và độ bền cao.

THÔNG SỐ KỸ THUẬT CẢM BIẾN VẬT CẢN RADAR

- Điện áp làm việc: 4~28VDC

- Dòng điện làm việc: 2.8mA

- Khoảng cách phát hiện: 5-7 mét

- Công suất phát: 20mW

- Tín hiệu đầu ra: TTL (mức cao 3,3V, mức thấp 0V)

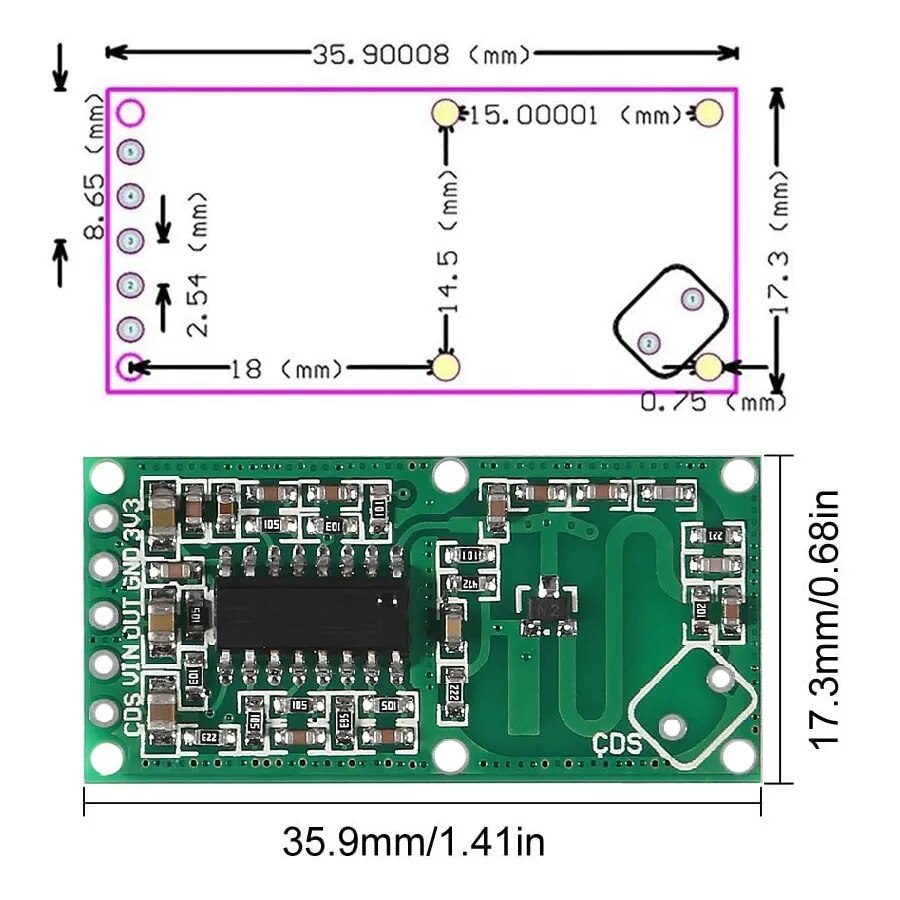

- Kích thước board: 3,59×1,73 cm / 1,41×0,68 inch

- Transmitting Power: 20mW (typical);30mW (max)

- Output Voltage: 3.2-3.4V

- Output Voltage Driving Capacity: 100mA

- Trigger Way:repeat trigger

- Output Control Low Level: 0V

- Output Control High Level: 3.3V

- Operating Temperature: -20~80 celsius

- Storage Temperature: -40~100 celsius

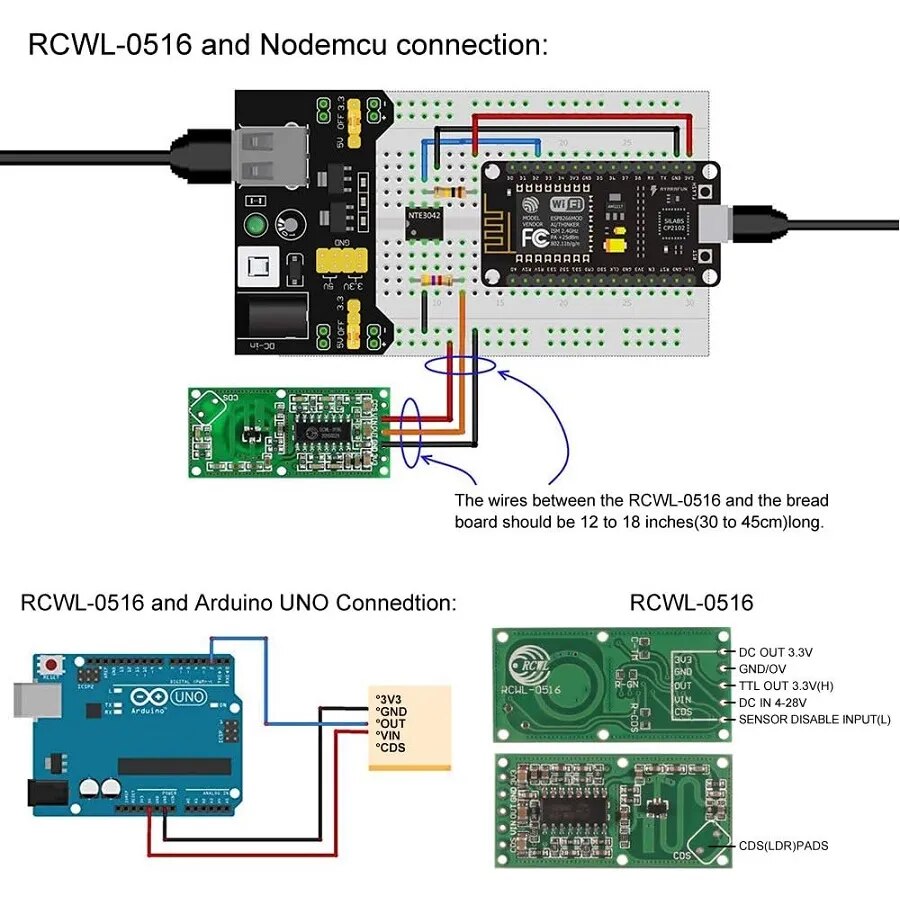

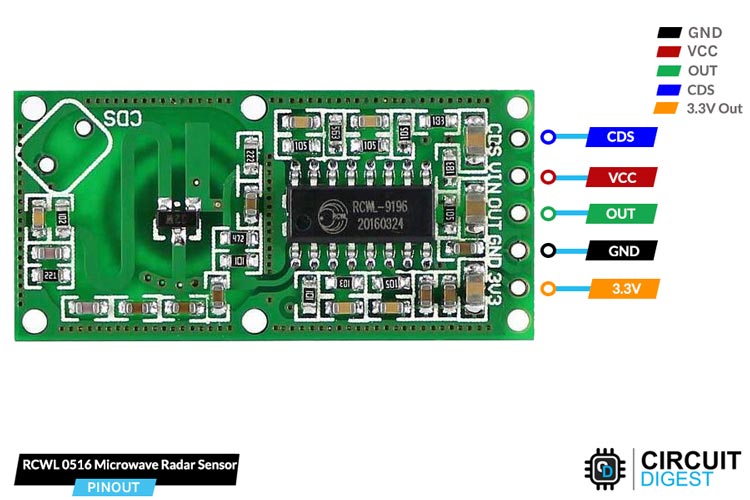

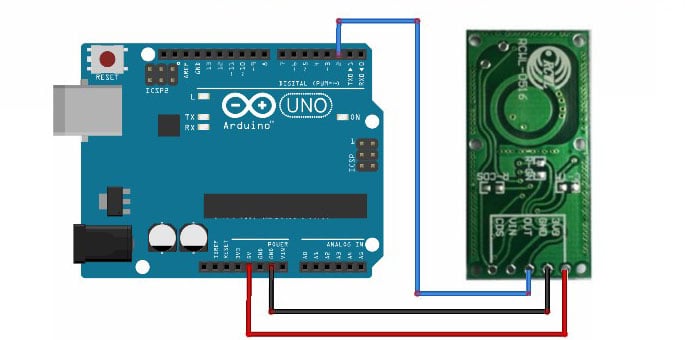

Sơ đồ chân :

3V3: hỗ trợ đầu ra điện áp 3,3V, dòng điện là 100mA

GND: Ground

OUT: điều khiển đầu ra tín hiệu, khi phát hiện đối tượng, nó sẽ xuất mức cao (3.3V), nếu không thì đầu ra mức thấp (0V)

VIN: đầu vào nguồn điện (4-28V)

CDS: điều khiển tín hiệu kích hoạt: dưới 0,7V, OUT mức thấp, trên 0,7V hoạt động bình thường. Kết nối LDR có thể tắt chức năng phát hiện vào ban đêm.

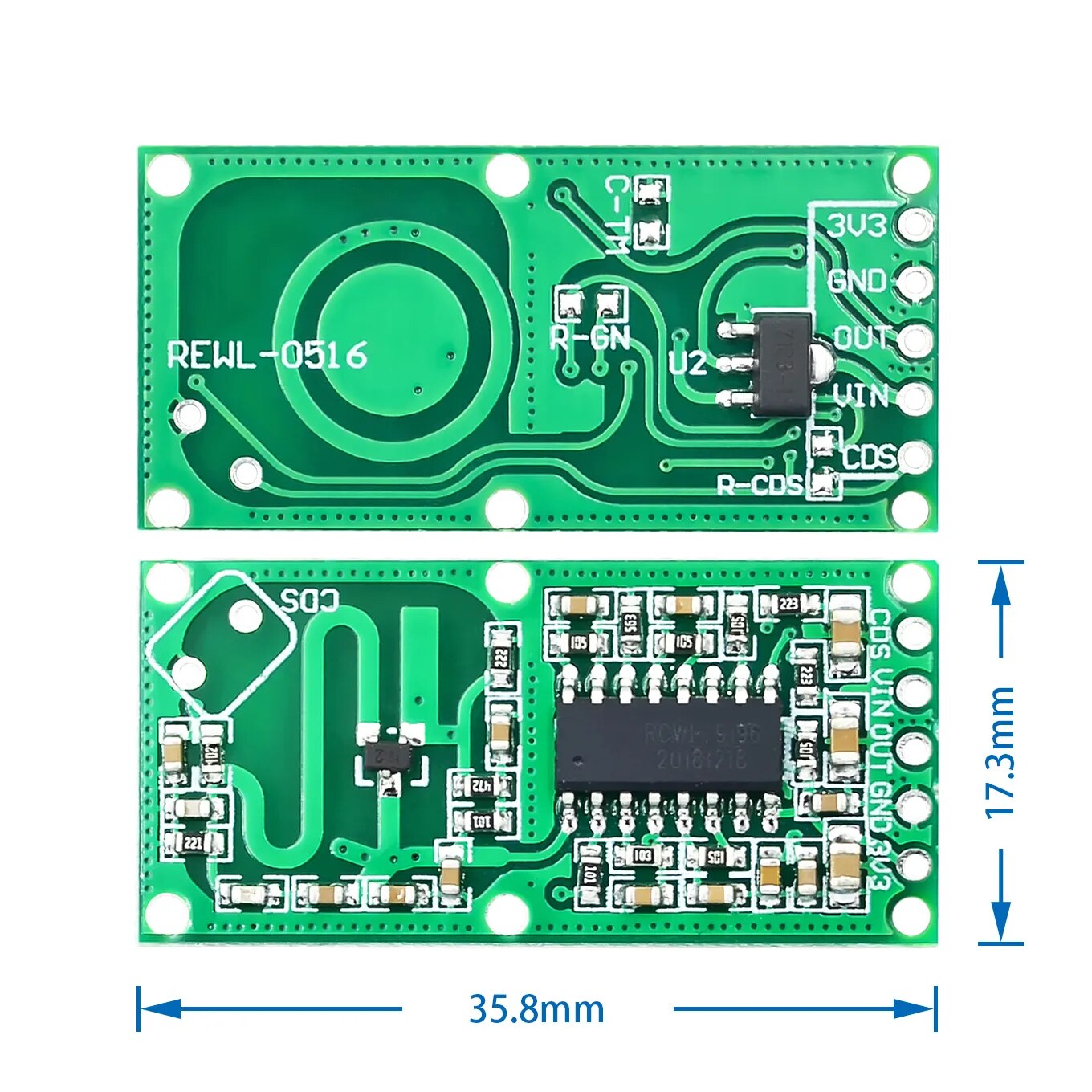

Chức năng của các vị trí linh kiện phía sau:

C-TM: Đây là vị trí tụ điều chỉnh thời gian kích, mặc định không có là 2s, giá trị của tụ càng lớn thì thời gian kích càng lâu.

R-GN: Đây là vị trí của điện trở chỉnh khoảng cách phát hiện vật cản, mặc định không nối là 7m, nối trở 1M sẽ cho khoảng cách còn 5m, trở nhỏ hơn sẽ cho khoảng cách gần hơn.

R-CDS: Đây là vị trí gắn quang trở, nếu gắn quang trở vào vị trí này thì cảm biến sẽ không hoạt động vào buổi tối.

Chú ý:

Phía trước cảm biến có thể xuyên qua gỗ mỏng hoặc nhựa nhưng không thể xuyên qua kim loại.

Phía trước và sau cảm biến nên có khoảng cách trống ít nhất 1cm.
