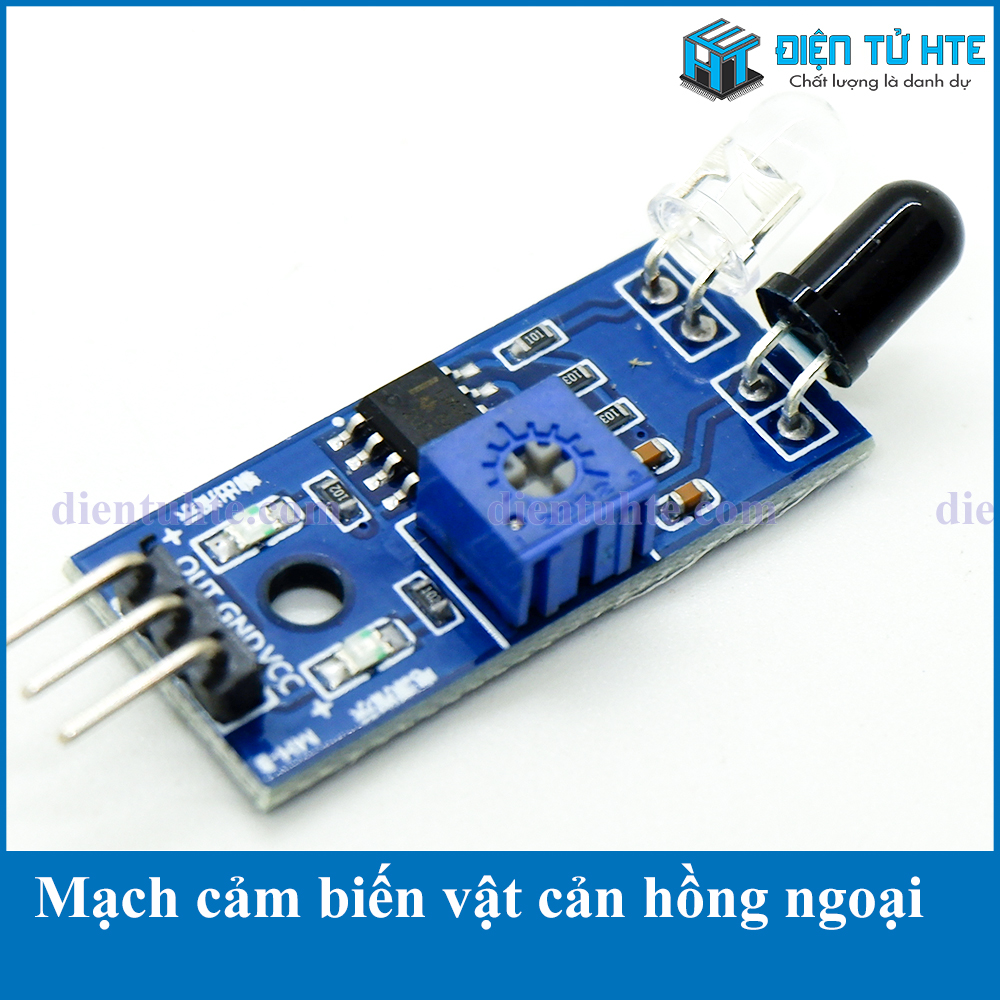

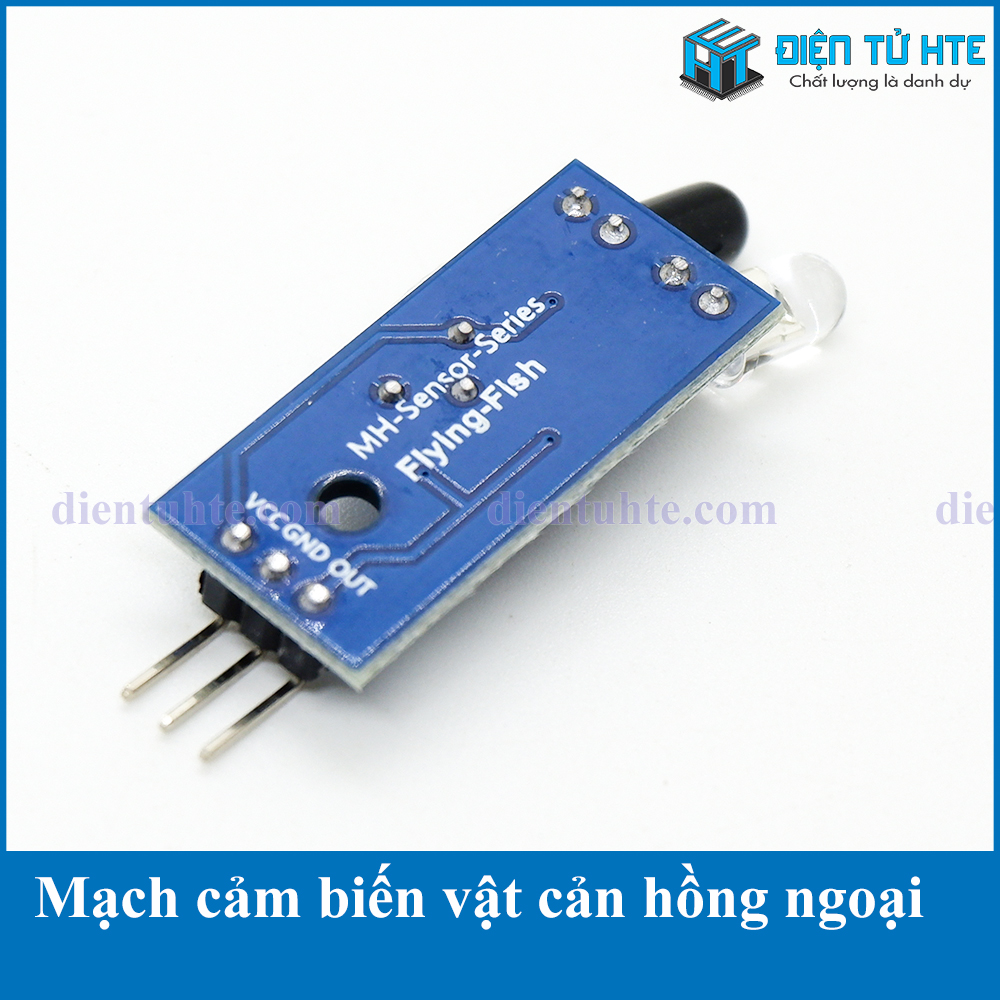

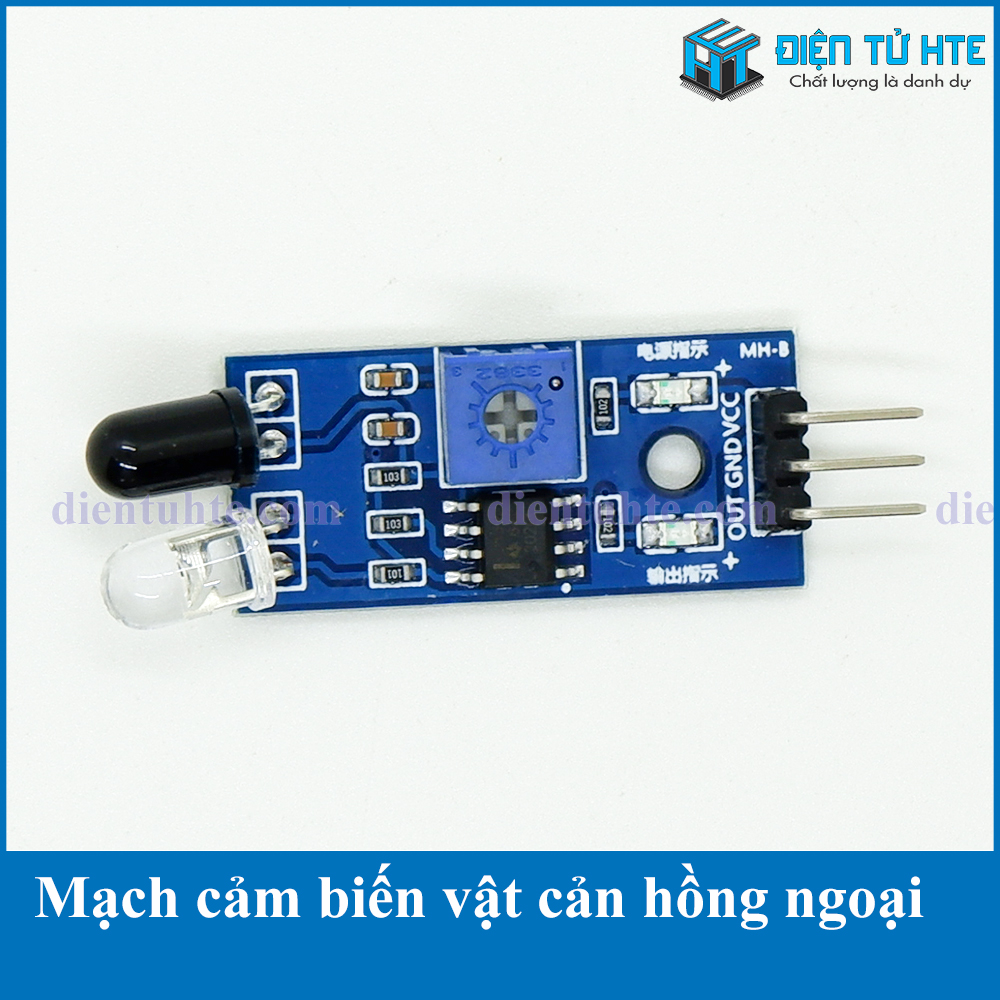

Module cảm biến vật cản hồng ngoại

Module cảm biến vật cản hồng ngoại

Cảm biến vật cản hồng ngoạicó khả năng thích nghi với môi trường, có một cặp truyền và nhận tia hồng ngoại.Tia hồng ngoại phát ra một tần số nhất định, khi phát hiện hướng truyền có vật cản(mặt phản xạ), phản xạ vào đèn thuhồng ngoại, sau khi so sánh, đènmàu xanh sẽ sáng lên, đồng thờiđầucho tín hiệu số đầu ra (một tín hiệu bậcthấp).

Khoảng cách làm việc hiệu quả 2 ~ 5cm, điện áp làm việc là 3.3 V đến 5V. Độ nhạy sáng củacảm biến vật cản hồng ngoạiđược điều chỉnh bằng chiết áp, cảm biến dễ lắp ráp, dễ sử dụng,….

Có thể được sử dụng rộng rãi trong robot tránh chướng ngại vật,xetránh chướng ngại vật, dò đường. Sử dụng trong các hệ thống chiết rót tự động.

Thông số kỹ thuật

• Bộ so sánh sử dụngLM393, làm việc ổn định
• Điện áp làm việc: 3.3V– 5V DC.
• Khi bật nguồn, đèn báo nguồn màu đỏ sáng.
• Lỗ vít 3 mm, dễ dàng cố định, lắp đặt.
• Kích thước: 3.2cm * 1.4cm
• Mô-đun đã được so sánh điện áp ngưỡng thông qua chiết áp, nếu sử dụng ở chế độ thông thường, xin vui lòng không tự ý điều chỉnh chiết áp.

Sơ đồ

Cổng giao tiếp:

• VCC: điện ápchuyển đổi từ3.3V đến 5V (có thể được kết nối trực tiếp đến vi điều khiển5Vvà 3.3V)
• GND: GNDngoài
• OUT: đầu ra kỹ thuật số (0 và 1)
