Module Cảm Biến Rada RCWL-0516

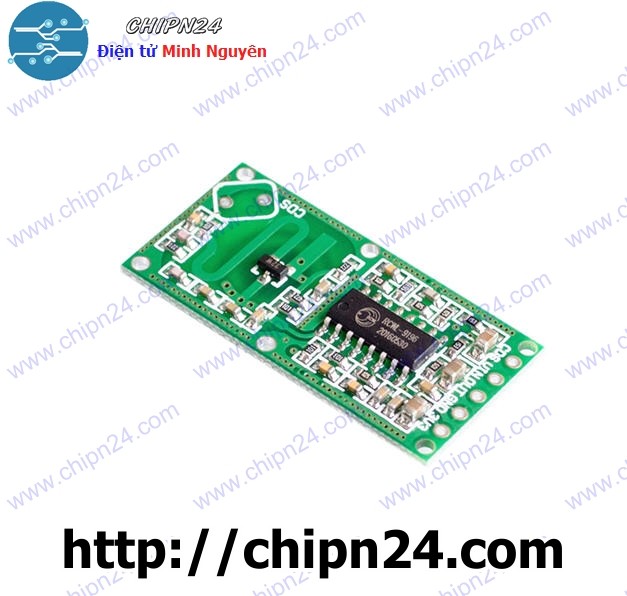

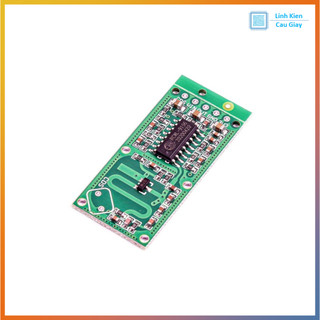

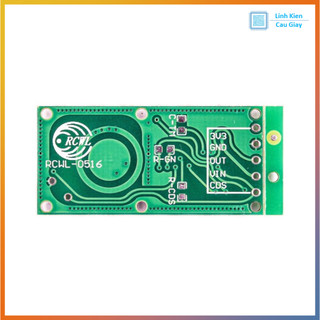

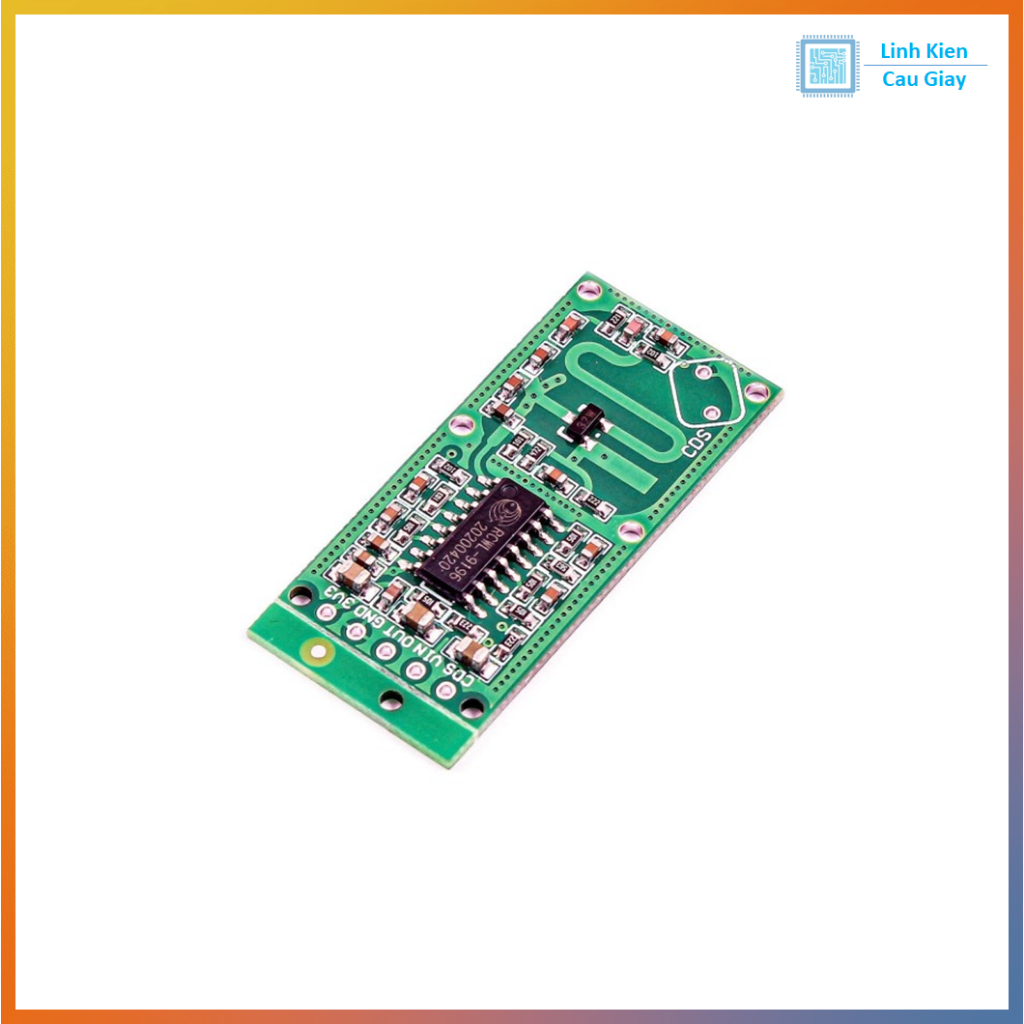

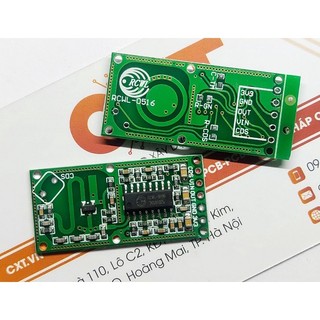

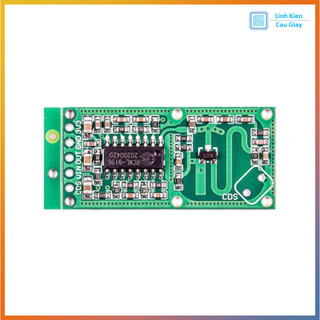

Module Cảm Biến Radar RCWL-0516 – Phát Hiện Chuyển Động Sóng Vi Ba Mô tả sản phẩm Module RCWL-0516 là cảm biến chuyển động sử dụng sóng vi ba (microwave) tần số ~3.2GHz để phát hiện sự di chuyển của vật thể. Khác với cảm biến hồng ngoại PIR, RCWL-0516 không phụ thuộc vào ánh sáng, có thể phát hiện chuyển động xuyên qua các vật liệu mỏng như kính, nhựa, gỗ mỏng. Cảm biến có độ nhạy cao, góc quét rộng ~100°, khoảng cách phát hiện 5–7m, tín hiệu ngõ ra dạng digital HIGH/LOW, dễ dàng kết nối với Arduino, ESP32, STM32… để điều khiển đèn, còi, thiết bị điện. Ứng dụng Hệ thống đèn tự động khi có người Báo động an ninh, phát hiện xâm nhập Mở cửa tự động (siêu thị, thang máy) Kích hoạt quạt thông gió, hệ thống camera Điều khiển tự động trong nhà thông minh Sơ đồ chân Chân Ký hiệu Mô tả 1 3V3 Nguồn 3.3V (tùy chọn) 2 GND Mass 3 OUT Ngõ ra tín hiệu (HIGH khi phát hiện chuyển động) 4 VIN Nguồn cấp 4–28V (khuyến nghị 5V) 5 CDS Kết nối quang trở để hoạt động chỉ khi trời tối (tùy chọn) Có thể cấp nguồn trực tiếp 5V vào VIN. Thông số kĩ thuật Thông số Giá trị Model RCWL-0516 Điện áp hoạt động 4 – 28V DC Dòng tiêu thụ ~3mA Tần số sóng vi ba 3.2GHz Khoảng cách phát hiện 5 – 7m Góc phát hiện ~100° Thời gian giữ tín hiệu HIGH ~2 giây (có thể chỉnh bằng tụ điện) Kích thước module 35mm x 17mm Nhiệt độ hoạt động -20°C ~ +80°C Hướng dẫn sử dụng Hướng Dẫn Sử Dụng Với Arduino: RCWL-0516 Arduino VIN 5V GND GND OUT D2 📘 Code mẫu: int sensorPin = 2; void setup() {   pinMode(sensorPin, INPUT);   Serial.begin(9600); } void loop() {   if (digitalRead(sensorPin) == HIGH) {     Serial.println("Có chuyển động!");   } else {     Serial.println("Không có chuyển động");   }   delay(500); } Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #CamBienRadar #RCWL0516 #CamBienChuyenDong #CamBienSieuAm #CamBienSang #ModuleRCWL0516 #CamBienMicrowave #CamBienBaoDong #RCWL0516Arduino #CamBienTuDong Ứng dụng: Dùng trong các thiết kế nhà thông minh như hệ thống đèn báo chống trộm. Phát hiện vật cản cho xe tự vận hành. Mạch nguyên lí :
