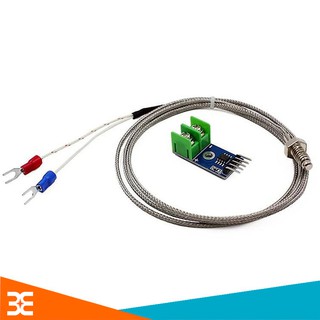

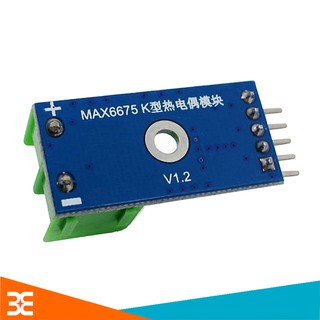

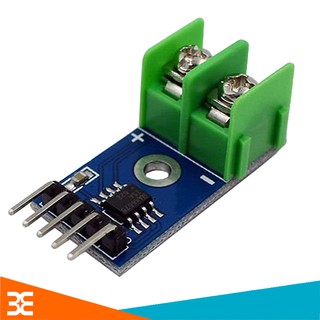

MODULE CẢM BIẾN NHIỆT ĐỘ MAX6675 SPI 5VDC

[{"t":"Module Cảm Biến Nhiệt Độ Max6675 SPI 5VDC\n \n\nGiới thiệu về Module Max6675 SPI 5VDC\n \n\n- Cảm biến nhiệt độ MAX6675 là 1 cảm biến tinh vi chuyển đổi cặp nhiệt kế sang kĩ thuật số. Nó được xây dựng dựa trên 12 bit chuyển đổi tín hiệu analog sang kĩ thuật số digital. MAX6675 cũng bao gồm mối nối lạnh,1 bộ điều khiển kĩ thuật số,1 giao diện tương thích SPI và liên kết điều khiển logic.\n\n- MAX 6675 được thiết kế để hoạt động kết hợp với vi điều khiển bên ngoài hoặc điều khiển quá trình, ứng dụng giám sát.\n\nThông số kỹ thuật của Max6675 SPI\n \n\nthông số của MAX6675 \nĐiện áp làm việc: DC5V\nDòng điện: 50mA\nPhạm vi đo nhiệt độ: 0-1023°C\nĐộ chính xác đo nhiệt độ: ± 1.5 ° C\nKích thước: 25x15x13mm\nĐộ phân giải nhiệt độ :0,25 ° C\nCác chế độ đầu ra: tín hiệu kỹ thuật số SPI\nCó lỗ vít m6 để cố định sản phẩm\nNhiệt độ bảo quản: -50 ~ 150 ° C\nKhối lượng: 22g\n \nỨng dụng của module Max6675 SPI 5VDC\n \n\n- Dưới đây là sự kết hợp Arduino vs MAX6675 để đo nhiệt độ ( kết quả gồm cả và được hiển thị lên màn hình laptop,PC…)\n\nỨng dụng của module Max6675 SPI 5VDC\n\n\nSource code:\n\n#include \"max6675.h\"\n\nint thermoSO = 5;\n\nint thermoCS = 6;\n\nint thermoSCK = 7;\n\nMAX6675 thermocouple(xthermoSCK, thermoCS, thermoSO);\n\nint vccPin = 4;\n\nint gndPin = 1;\n\n \n\nvoid setup() {\n\nSerial.begin(9600);\n\n// use Arduino pins\n\npinMode(vccPin, OUTPUT); digitalWrite(vccPin, HIGH);\n\npinMode(gndPin, OUTPUT); digitalWrite(gndPin, LOW);\n\n \n\nSerial.println(\"MAX6675 test\");\n\n// wait for MAX chip to stabilize\n\ndelay(500);\n\n}\n\n \n\nvoid loop() {\n\n// basic readout test, just print the current temp\n\n \n\nSerial.print(\"C = \");\n\nSerial.println(thermocouple.readCelsius());\n\nSerial.print(\"F = \");\n\nSerial.println(thermocouple.readFahrenheit());\n\n \n\ndelay(1000);\n\n}\n\nKết quả:\n\n \n\nkết quả\n\n \nHướng Dẫn Sử Dụng Và Lưu Ý\n \n\n- Kết nối Arduino vs MAX6675 khá đơn giản,các bạn cần lưu ý kết nối chân theo đúng thứ tự như trên hình,nạp code cho Arduino.Để xem MAX6675 thay đổi nhiệt độ như thế nào các bạn có thể di chuyển đầu dò nhiệt độ đến các nguồn nhiệt khác nhau và xem kết quả trên màn hình.\n"}]
