Module Cảm Biến Nhiệt Độ - Độ Ẩm DHT11

1. Giới thiệu

• DHT11

• DHT11

• Độ chính xác: ± 5%RH và ±2oC.

2. Các chân của DHT11

DHT11

Moduleđã được gắn sẵn điện trở và led báo nguồn, nên có 3 chân.

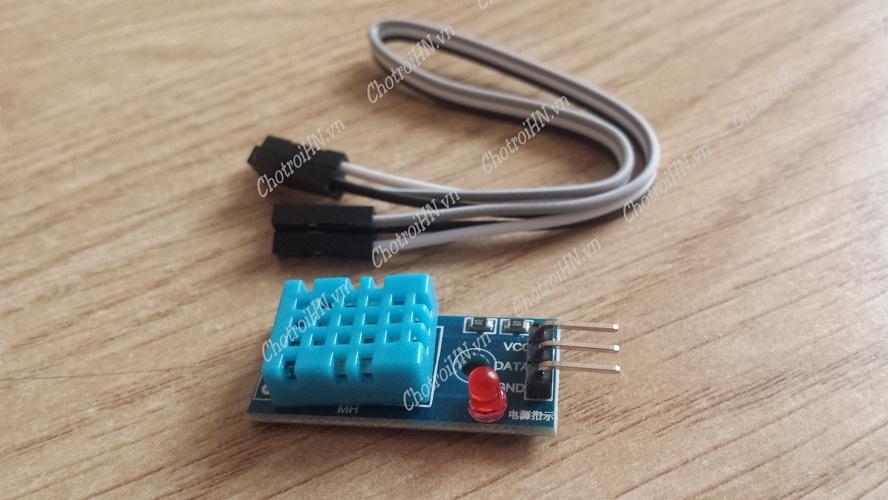

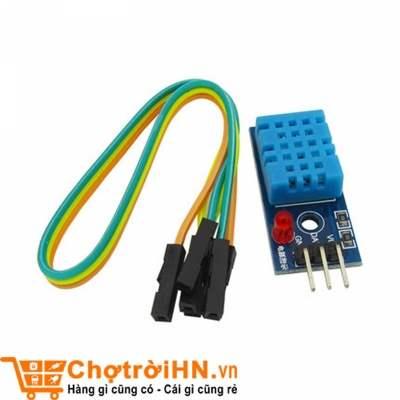

Hình 1: Module DHT11.

- VCC:

- DATA:

- GND:

3. Giao tiếp với Vi điều khiển

Module DHT11 đã được gắn sẵn điện trở nên chỉ cần nối trực tiếp chân DATA với chân VĐK là được.

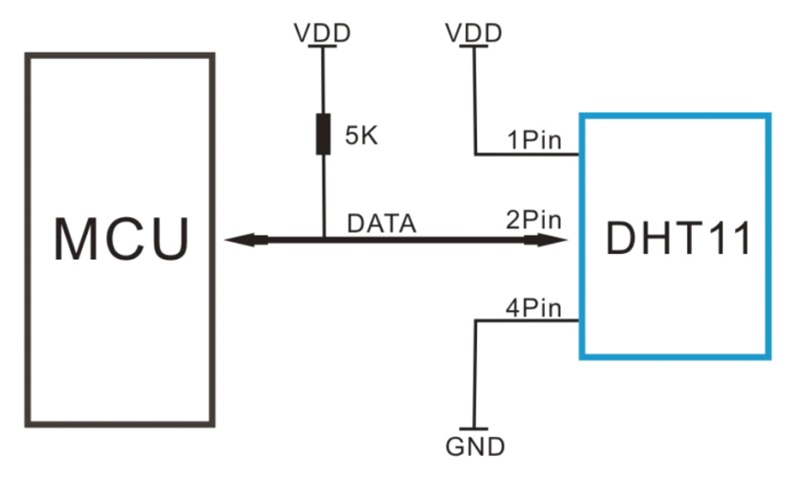

Hình 2: Kết nốivới Vi điều khiển.

DHT11

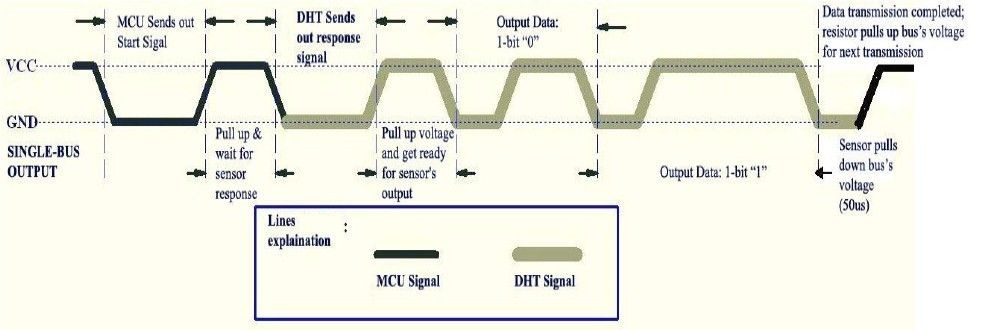

Hình 3: Quá trình truyền nhận tín hiệuvới VĐK.

Bước 1: VĐK gửi tín hiệu đến DHT11:

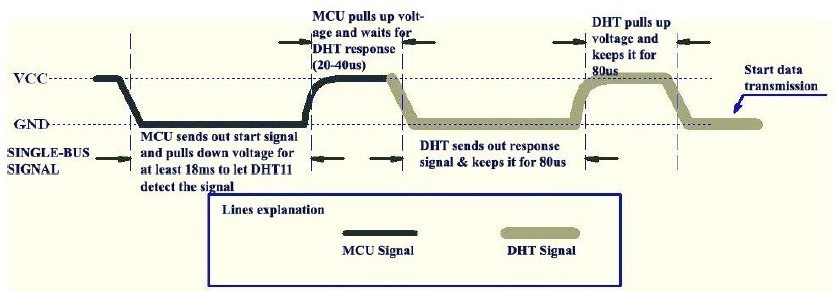

Hình 4: VĐK gửi tín hiệu đến(màu đen),

DHT11

Để bắt đầu quá trình giao tiếp với, đầu tiên chúng ta phải gửi 1 xung đến.

Xung này từ mức cao (1) xuống mức thấp (0) ít nhất là 18ms, sau đó đưa lên mức cao và tiếp tục bước thứ 2.

Bước 2: Tín hiệu phản hồi từ DHT11:(Hình 4)

Sau khi gửi 1 xung bắt đầu từ VĐK,sẽ gửi 1 xung phản hồi để bắt đầu đọc dữ liệu. Xung này có mức thấp 80us sau đó ở mức cao 80us.

Bước 3: Đọc dữ liệu:

Cấu trúc dữ liệu có 40 bit, tương đương 5 byte mỗi byte gồm 8 bit.

- 2 byte đầu tiên là giá trị độ ẩm: byte 1 là phần nguyên, byte 2 là phần thập phân.

- 2 byte tiếp theo là giá trị nhiệt độ: byte 3 là phần nguyên, byte 4 là phần thập phân.

- Byte 5 là tổng của 4 byte trước, hay là tổng của Độ ẩm và Nhiệt độ. Nếu Byte 5 này không bằng tổng của 4 byte trước thì quá trình chuyển đổi bị lỗi, ngược lại thì đúng.

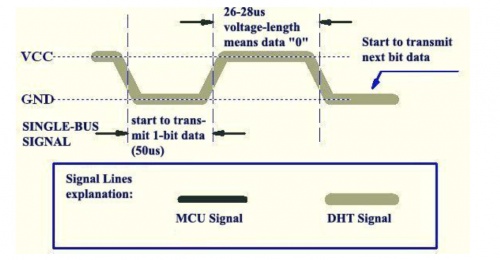

Hình 5: Dữ liệu phản hồi bit “0”.

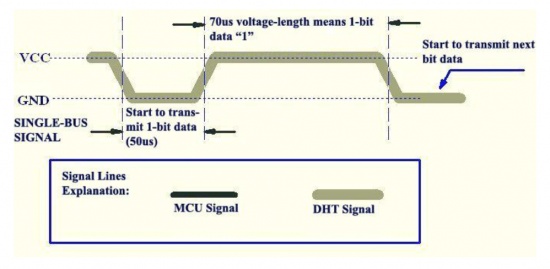

Hình 6: Dữ liệu phản hồi bit “1”.

Sau khi gửi 40 bit dữ liệu,sẽ gửi 1 xung có mức thấp là 50us sau đó lên mức cao vàsẽ ở trạng thái nghỉ, chờ đến khi lần giao tiếp tiếp theo.

4. Chương trình Đo Nhiệt độ - Độ ẩm hiển thị lên LCD1602 sử dụng 8051.

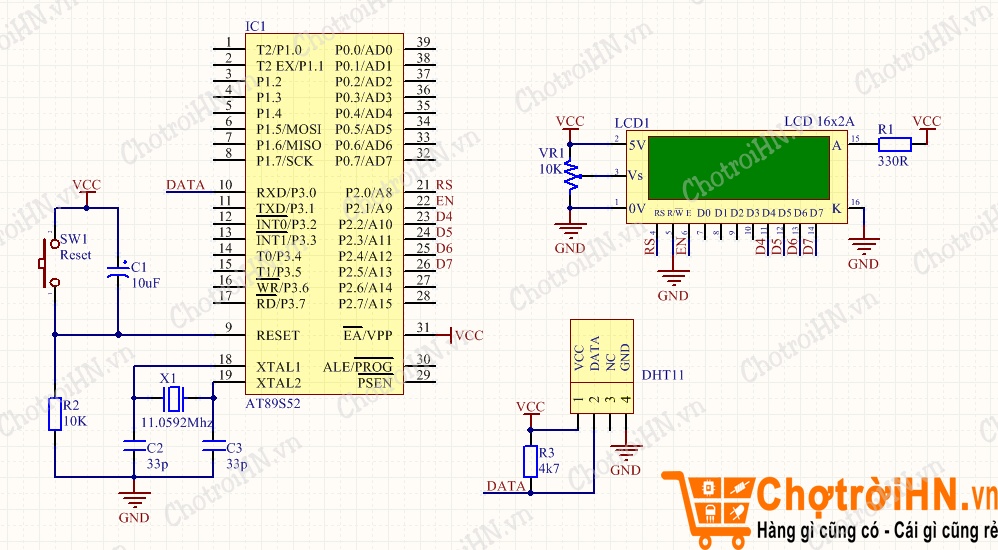

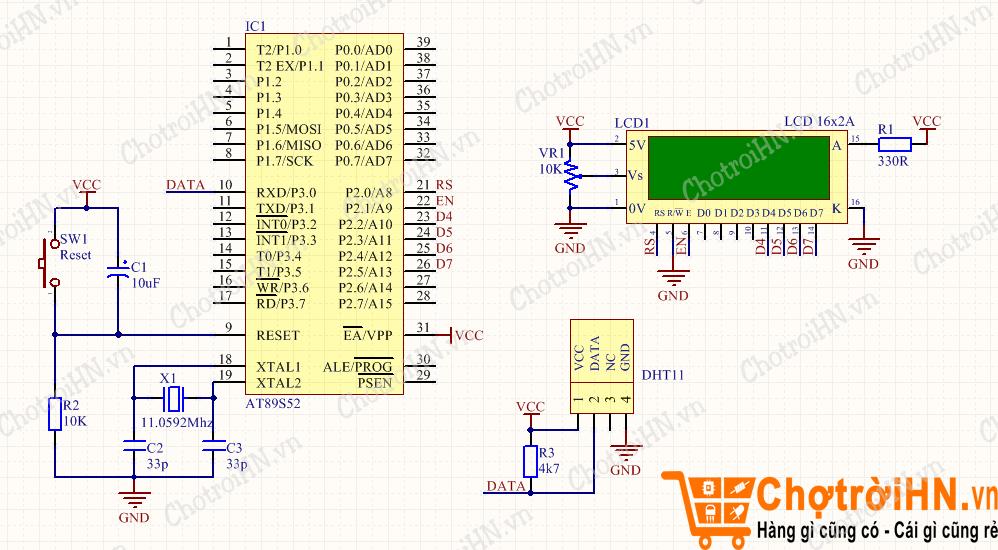

- Sơ đồ nguyên lý:

http://www.mediafire.com/file/vj1t6go2j5b1jlo/CTR_DHT11_-_ChotroiHN.vn.rar

- Video test:
