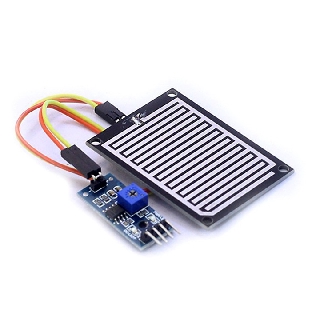

Module Cảm Biến Mưa

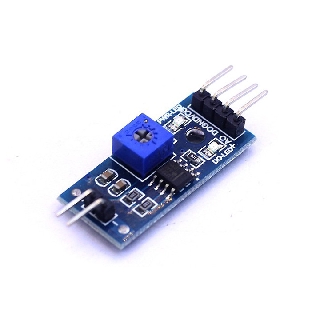

Mạch cảm biến mưa là một module cảm biến được sử dụng rộng rãi trong việc phát hiện mưa vì ưu điểm dễ dàng lắp đặt và chi phí thấp. Cảm biến hoạt động bằng cách so sánh điện áp của mạch ngoài trời với giá trị đã được đặt trước thông qua biến trở trên cảm biến. Từ đó module dễ dàng điều khiển đóng cắt relay. Thông số kĩ thuật của cảm biến phát hiện mưa : Kích thước: 5.4*4.0 mm Dày 1.6 mm Điện áp: 5V Led báo nguồn ( Màu xanh) Led cảnh báo mưa ( Màu đỏ) Hoạt động dựa trên nguyên lý: Nước rơivào phần cảm biến sẽ tạo điện ra áp trên cấc chân D0 A0 module-mạch-cảm-biến-mưa Dạng tín hiệu: Có2 dạng tín hiệu: Analog( AO)và Digital (DO) Dạng tín hiệu : TTL, đầu ra 100mA ( Có thể sử dụng trực tiếp Relay, Còi công suất nhỏ...) Điều chỉnh độ nhạy bằng biến trở. Sử dụng LM358 để chuyển AO --> DO module-mạch-cảm-biến-mưa Mô tả: Khi có nước rơi trên cảm biến, sẽ có điện áp trong khoảng từ 0V đến 5V trên chân A0 và được đưa vào bộ so sánh sử dụng ic LM393, để đưa ra chân D0 điện áp mức 0 hoặc mức 1. Biến trở có tác dụng điều chỉnh đó nhạy, bạn có thể tùy ý quyết định với lượng mưa nào thì cảm biến sẽ đưa ra mức 1. Ngoài ra, cảm biến còn đưa trực tiếp chân A0 ra cho các bạn có thể tiến hành đo lường, xác định lưu lượng mưa bằng cách giao tiếp với vi điều khiển và các bộ chuyển đổi ADC. ------------------------------------------- OneShop -Kênh Bán Buôn Linh Kiện Điện Tử - Đảm bảo luôn đủ hàng hóa với số lượng lớn để cung cấp cho anh em - Đảm bảo bao giá tốt nhất toàn thị trường - Đảm bảo sản phẩm được bảo hành và đổi trả miễn phí trong 7 ngày nếu Khách không hài lòng - Đảm bảo sảm phẩm giống hình
