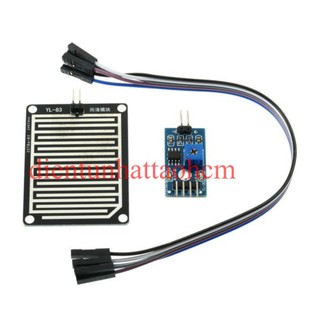

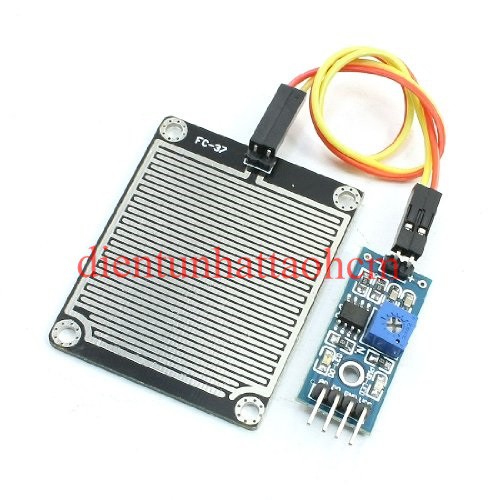

MODULE CẢM BIẾN MƯA

Tính năng sản phẩm: MDL150 Module Cảm Biến Mưa được sử dụng trong phát hiện độ ẩm, cảm biến mưa. Mạch cảm biến mưa là một module cảm biến được sử dụng rộng rãi trong việc phát hiện mưa vì ưu điểm dễ dàng lắp đặt và chi phí thấp. Cảm biến hoạt động bằng cách so sánh điện áp của mạch ngoài trời với giá trị đã được đặt trước thông qua biến trở trên cảm biến. Từ đó module dễ dàng điều khiển đóng cắt relay. Thông số kỹ thuật: - Điện áp: 5V - Led báo nguồn ( Màu xanh) - Led cảnh báo mưa ( Màu đỏ) - Hoạt động dựa trên nguyên lý: Nước rơi vào board sẽ tạo ra môi trường dẫn điện. Có2 dạng tín hiệu: Analog( AO)và Digital (DO) - Dạng tín hiệu : TTL, đầu ra 100mA ( Có thể sử dụng trực tiếp Relay, Còi công suất nhỏ...) - Điều chỉnh độ nhạy bằng biến trở. - Sử dụng LM358 để chuyển AO --> DO Kích thước Board: - Kích thước: 5.4*4.0 mm - Dày 1.6 mm Cách Sử Dụng Kết nối với nguồn 5V - DO: Đầu ra ở mức cao (1), khi có nước đèn đỏ sáng, đồng thời đầu ra về mức thấp (0). Có thể xử dụng để ĐK relay, Còi.. Hoặc đưa vào chân I/O của VĐK. - AO: Dùng để xác định độ lớn của giọt nước, bằng cách đưa vào ADC của VĐK. - Điều chỉnh độ nhạy bằng biến trở.
