Module cảm biến mưa điện áp 5V

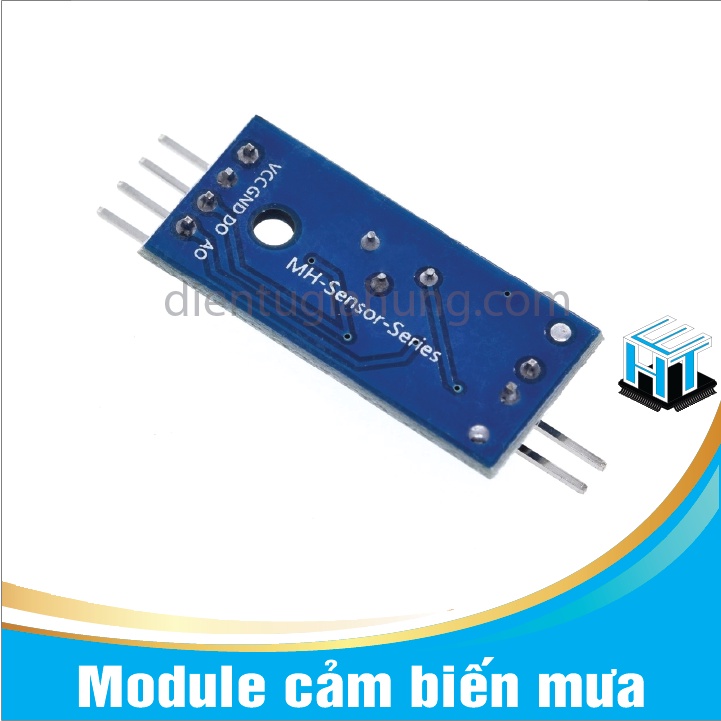

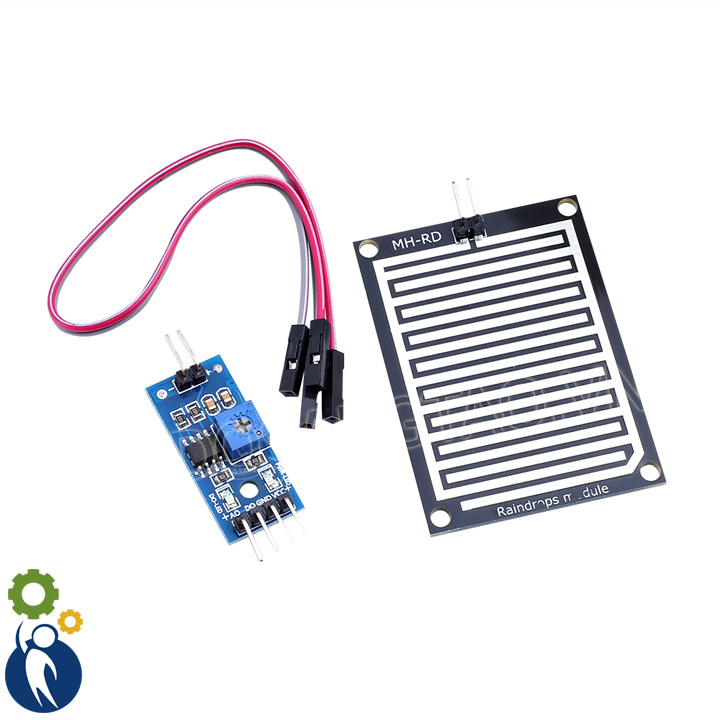

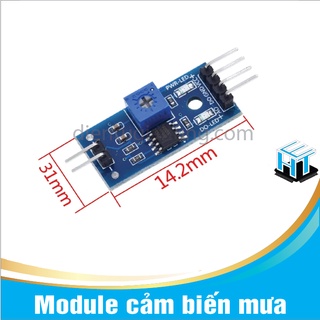

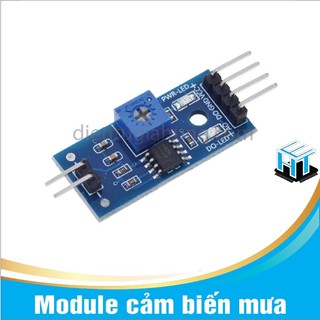

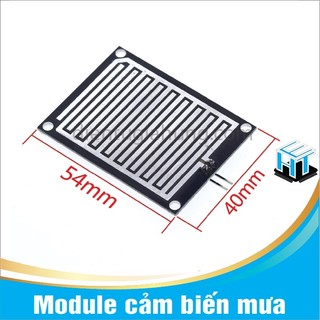

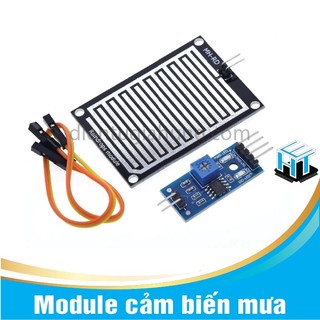

Module cảm biến mưa điện áp 5V Tính năng: Cảm biến mưa sử dụng để phát hiện mực nước, trời mưa, hay các môi trường có nước. Mạch cảm biến mưa được đặt ngoài trời để kiểm tra trời có mưa không, qua đó truyền tín hiệu điều khiển đóng / ngắt rơ le. Mạch cảm biến mưa gồm 2 bộ phận: Bộ phận cảm biến mưa được gắn ngoài trời Bộ phận điều chỉnh độ nhạy cần được che chắn Raindrops và bộ điều khiển riêng biệt, dễ dàng nối dây. Tấm cảm biến mưa lớn, thuận lợi để phát hiện mưa. Board có lỗ định vị dễ dàng lắp đặt LM393 khoảng so sánh điện áp rộng Thông số kỹ thuật: Kích thước tấm cảm biến mưa: 54 x 40mm Kích thước board PCB: 30 x 16mm Điện áp: 5V Đầu ra: đầu ra kỹ thuật số (0 và 1) và đầu ra tương tự điện áp A0 ; Lỗ cố định bu lông dễ dàng để cài đặt Có đèn báo hiệu nguồn và đầu ra Đầu ra TTL, tín hiệu đầu ra TTL có giá trị thấp. Có thể điều khiển trực tiếp relay, buzzer, a small fan... Độ nhạy có thể được điều chỉnh thông qua chiết áp LED sáng lên khi không có mưa đầu ra cao, có mưa, đầu ra thấp LED tắt. Chân kết nối VCC: Nguồn GND: Đất D0: Đầu ra tín hiệu TTL chuyển đổi A0: Đầu ra tín hiệu Analog Mạch cảm biến mưa gồm 2 bộ phận: + Bộ phận cảm biến mưa được gắn ngoài trời + Bộ phận điều chỉnh độ nhạy cần được che chắn Mạch cảm biến mưa hoạt động bằng cách so sánh hiệu điện thế của mạch cảm biến nằm ngoài trời với giá trị định trước (giá trị này thay đổi được thông qua 1 biến trở màu xanh) từ đó phát ra tín hiệu đóng / ngắt rơ le qua chân D0. Khi cảm biến khô ráo (trời không mưa), chân D0 của module cảm biến sẽ được giữ ở mức cao (5V-12V). Khi có nước trên bề mặt cảm biến (trời mưa), đèn LED màu đỏ sẽ sáng lên, chân D0 được kéo xuống thấp (0V). Mạch hoạt động với nguồn 5V. Bạn nên sử dụng các loại rơ le kích ở mức thấp kèm với cảm biến
