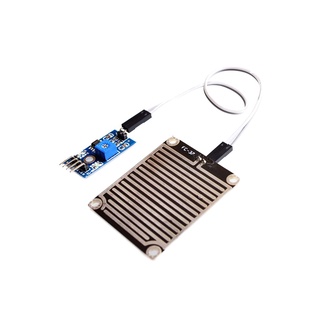

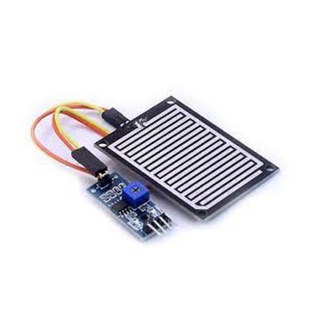

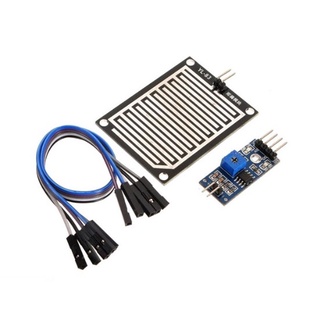

Module Cảm Biến Mưa, Cảm Biến Nước

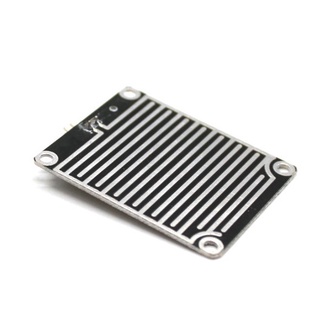

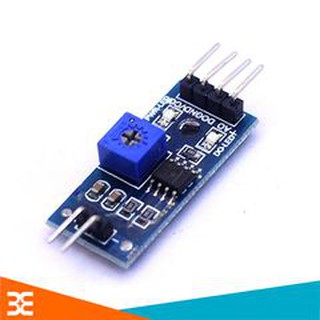

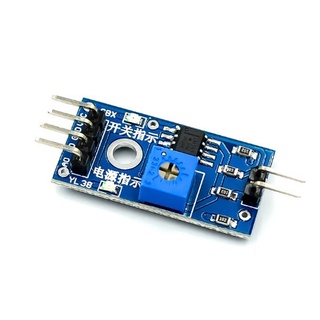

Module Mạch Cảm Biến Phát Hiện Mưa Điều Khiển Relay Mạch cảm biến mưa là một module cảm biến được sử dụng rộng rãi trong việc phát hiện mưa vì ưu điểm dễ dàng lắp đặt và chi phí thấp. Cảm biến hoạt động bằng cách so sánh điện áp của mạch ngoài trời với giá trị đã được đặt trước thông qua biến trở trên cảm biến. Từ đó module dễ dàng điều khiển đóng cắt relay. Thông số kĩ thuật của cảm biến phát hiện mưa : Kích thước: 5.4*4.0 mm Dày 1.6 mm Điện áp: 5V Led báo nguồn ( Màu xanh) Led cảnh báo mưa ( Màu đỏ) Hoạt động dựa trên nguyên lý: Nước rơivào phần cảm biến sẽ tạo điện ra áp trên cấc chân D0 A0 Dạng tín hiệu: Có2 dạng tín hiệu: Analog( AO)và Digital (DO) Dạng tín hiệu : TTL, đầu ra 100mA ( Có thể sử dụng trực tiếp Relay, Còi công suất nhỏ...) Điều chỉnh độ nhạy bằng biến trở. Sử dụng LM358 để chuyển AO --> DO Mô tả: Khi có nước rơi trên cảm biến, sẽ có điện áp trong khoảng từ 0V đến 5V trên chân A0 và được đưa vào bộ so sánh sử dụng ic LM393, để đưa ra chân D0 điện áp mức 0 hoặc mức 1. Biến trở có tác dụng điều chỉnh đó nhạy, bạn có thể tùy ý quyết định với lượng mưa nào thì cảm biến sẽ đưa ra mức 1. Ngoài ra, cảm biến còn đưa trực tiếp chân A0 ra cho các bạn có thể tiến hành đo lường, xác định lưu lượng mưa bằng cách giao tiếp với vi điều khiển và các bộ chuyển đổi ADC. Ứng dụng của cảm biến : Đo lường lượng mưa, chế các thiết bị tự động hoạt động khi có mưa như tự động kéo giá phơi quần áo, tự động đóng cửa khi mưa, gạt nước tự động trên oto... Hướng dẫn ứng dụng cảm biến mưa : 1: Sử dụng chức năng Digital Cảm biến tự động kích hoạt moto khi có mưa ( các bạn có thể tùy biến nó vào công việc) Chuẩn bị : -Cảm biến mưa -Module rơle 5V 1 kênh -Moto Nguyên lí hoạt động : Khi có nước, module cảm biến đưa ra chân D0 mức 1. Module role không hoạtđộng nên moto hoat động. Khi không có nước, chân D0 xuống mức 0 , modul Rơle hoạt động nên moto không hoạt động. Xuất xứ: Trung Quốc ========================= CHÍNH SÁCH BẢO HÀNH - Cam kết sản phẩm giống hình ảnh - 1 đổi 1 trong vòng 7 ngày nếu lỗi do Nhà sản xuất - Bảo hành lên đến 30 ngày: + Sản phẩm không có dấu hiệu hỏng hóc do cơ học, cháy nổ do hỏa hoạn,… + Sản phẩm không bị tháo dỡ, không có sự can thiệp của khách hàng lên sản phẩm. - Hỗ trợ kiểm tra sửa khi hết bảo hành. => YÊU CẦU quý khách hàng QUAY VIDEO lại quá trình bóc mở hàng hóa để đảm bảo 100% các vấn đề được giải quyết. =->> (LƯU Ý: Chỉ giải quyết khiếu nại khi có video) Nếu quý khách cần hỗ trợ, khiếu nại về sản phẩmvà đơn hàng xin hãy liên hệ lại trực tiếp Linh kiện điện tử 3M theo số liên hệ trên đơn hàng để được giải đáp và xử lý nhanh nhất.
