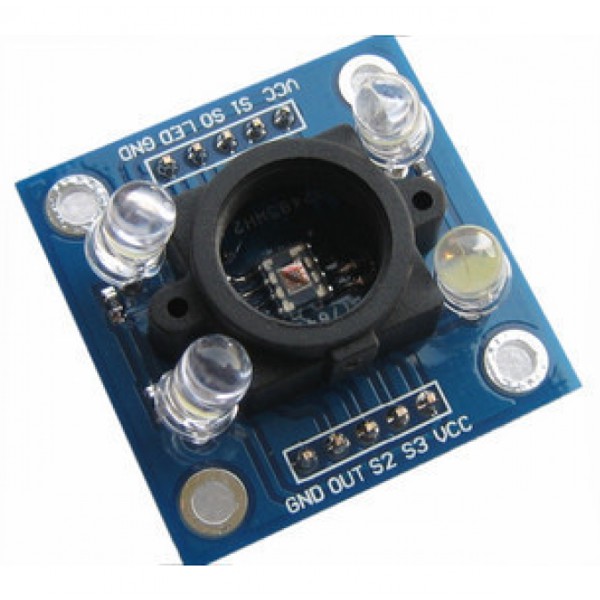

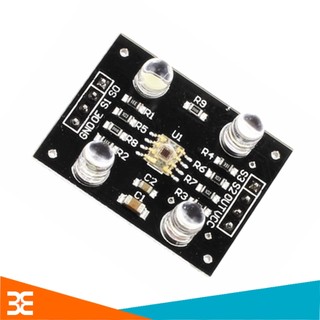

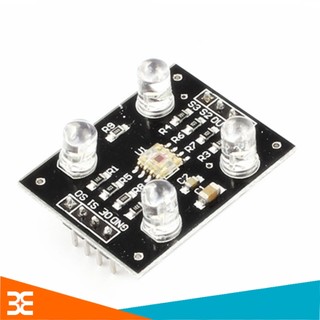

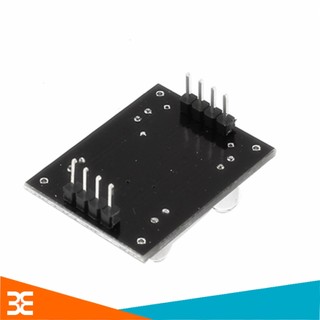

Module Cảm Biến Màu Sắc TCS230 V1

Module Cảm Biến Màu Sắc TCS230 V1 Cảm biến màu TCS230 là một trongbiến những cảm biến màu thông dụng được lập trình với bộ chuyển đổi ánh sáng sang tần số kết hợp với bộ chuyển đổi dòng sang tần số trên các vi mạch CMOS đơn. Nó có thể phân biệt được các màu trắng,xanh dương,xanh lá,trắng,đỏ. Tín hiệu ra là các sóng vuông với tần số tỉ lệ trực tiếp với cường độ ánh sáng. Bộ chuyển đổi ánh sáng sang tần số đọc 1 mảng 8x8 của các photodiodes.16 photodiodes có bộ lọc xanh dương,16 photodiodes có bộ lọc xanh lá,16 photodiodes có bộ lục đỏ và 16 photodiodes không có bộ lọc. Ta nhìn thấy được màu sắc khác nhau là do mỗi màu có 1 tần số khác nhau.TCS230 có các bộ lọc màu nó cho phép nhận biết 1 số màu và chặn các màu còn lại.Ví dụ: khi chọn bộ lọc màu xanh lá thì bộ lọc màu đỏ và xanh dươngsẽ bị chặn lại. TCS230 sẽ chuyển đổi ánh sáng sang 1 tần số nhất định,sau đó tần số này sẽ được chuyển sang bộ chuyển đổi tần số.Ứng với mỗi tần số được tạo ra sẽ cho ra các cảm nhận màu khác nhau. 2 chân S2,S3 kết hợp với nhau sẽ tạo ra các cảm nhận màu.Dưới đây là bảng kết hợp: Cảm biến màu sắc có rất nhiều ứng dụng trong cuộc sống hàng ngày. Các loại xe tự động,xe không người lái,cảm biến được tích hợp phân biệt tín hiệu đèn giao thông. Đỏ thì dừng lại,xanh thì đi tiếp. Cảm biến được tích hợp vào robot giúp robot có thể nhận biết được màu sắc,giúp cho việc di chuyển linh ho TCS230 v2 phiên bản nâng cấp, tốt hơn Nguồn cung cấp 3-5v LED trắng, có thể kiểm soát và tắt. Nó có thể phát hiện màu sắc đối với vật không phát sáng khoảng cách phát hiện tốt nhất: 1cm ========================= LINH KIỆN ĐIỆN TỬ 3M CHÍNH SÁCH BẢO HÀNH - Cam kết sản phẩm giống hình ảnh - 1 đổi 1 trong vòng 7 ngày nếu lỗi do Nhà sản xuất - Bảo hành lên đến 30 ngày: + Sản phẩm không có dấu hiệu hỏng hóc do cơ học, cháy nổ do hỏa hoạn,… + Sản phẩm không bị tháo dỡ, không có sự can thiệp của khách hàng lên sản phẩm. - Hỗ trợ kiểm tra sửa khi hết bảo hành. => YÊU CẦU quý khách hàng QUAY VIDEO lại quá trình bóc mở hàng hóa để đảm bảo 100% các vấn đề được giải quyết. =->> (LƯU Ý: Chỉ giải quyết khiếu nại khi có video) Nếu quý khách cần hỗ trợ, khiếu nại về sản phẩmvà đơn hàng xin hãy liên hệ lại trực tiếp Linh kiện điện tử 3M theo số liên hệ trên đơn hàng để được giải đáp và xử lý nhanh nhất. =========================== ƯU ĐÃI khi MUA HÀNG tại LINH KIỆN 3M - BẤM“THEO DÕI” Shop NHẬN NGAY VOUCHER 10K - ĐÁNH GIÁ 5sao NHẬN NGAY 200XU cho mỗi phân loại sản phẩm. ( ĐÁNH GIÁ bao gồm: 50 ký tự, video + hình ảnh cho mỗi phân loại) Linh kiện 3M cảm ơn bạn đã luôn theo dõi và ủng hộ!
