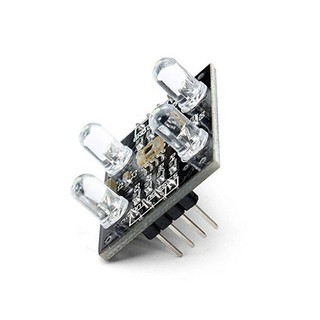

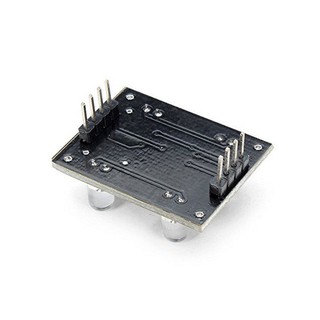

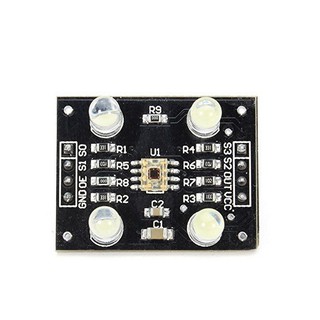

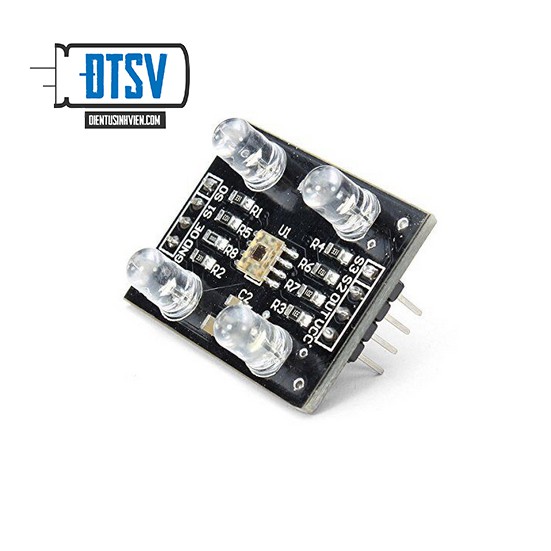

Module Cảm Biến Màu Sắc TCS230 V1

Module Cảm Biến Màu Sắc TCS230 V1 Cảm biến nhận biết màu sắc và xuất ra 3 tần số xung tương ứng với 3 màu cơ bản là Đỏ, Xanh lá và Xanh dương, đo 3 tần số xung này và qua 1 vài bước chuyển đổi nhất định là bạn sẽ có đươc thông tin của màu sắc cần đo Thông SốKỹ Thuật: -Nguồn 2.7 - 5.5 V (DC) - Ngõ ra : 3 tần số xung tương ứng 3 màu đỏ xanh dương và xanh lá - GND-GND - OE- Enable (Mức Thấp) - OUT -đầu ra tín hiệu tần số - S0, S1- Dùng để lựa chọn tỷ lệ tần số - S2, S3- Dùng để lựa chọn kiểu photodiod - VCC - 2.7V đến 5.5V Nguyên Lý Hoạt Động: -TCS3002D khi chọn một bộ lọc màu, nó có thể cho phép chỉ có một màu sắc đặc biệt để có được thông qua và ngăn chặn các màu khác. Ví dụ, khi chọn bộ lọc màu đỏ, Chỉ có ánh sáng tới màu đỏ có thể có được thông qua, màu xanh và màu xanh lá cây sẽ được ngăn chặn. Vì vậy, chúng ta có thể có được cường độ ánh sáng màu đỏ. Tương tự như vậy, khi lựa chọn bộ lọc khác mà chúng tôi có thể nhận được ánh sáng màu xanh hoặc màu xanh lá cây. - TCS3002D có bốn loại photodiode : đỏ, xanh dương, xanh lá cây và rõ ràng, việc giảm biên độ của tính đồng nhất ánh sáng tới rất nhiều, do đó để tăng độ chính xác và đơn giản hóa quang học. Khi các dự án sáng cho các TCS3002D chúng ta có thể chọn loại khác nhau của các photodiode bởi sự kết hợp khác nhau của S2 và S3.
