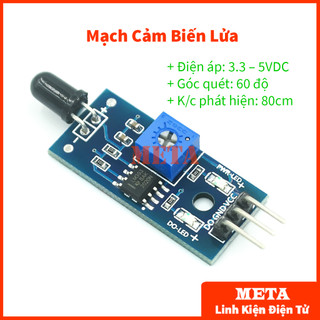

Module Cảm Biến Lửa 3.3-5V

Module Cảm Biến Lửa 1. Giới thiệu Mọi vật có nhiệt độ lớn hơn 0oK đều phát ra tia hồng ngoại nhưng ở các bước sóng khác nhau. Ở lửa thường phát ra tia hồng ngoại trong khoảng 760 – 1100 nm. Nên module cảm biến ngọn lửa dùng led hồng ngoại YG1006 để thu tín hiệu. 2. Thông tin sản phẩm Sử dụng cảm biến hồng ngoại YG1006 với tốc độ đáp ứng nhanh và độ nhạy cao để thu tín hiệu. Tầm hoạt động trong khoảng 80 cm, với góc quét 60o. Tích hợp IC LM393 để chuyển đổi ADC tạo ra 2 cổng output Analog và Digtal thuận tiện cho việc sử dụng. Sử dụng biến trở để điều chỉnh độ nhạy của cảm biến. 3. Thông số kỹ thuật Nguồn cấp 3.3 – 5VDC Dòng tiêu thụ 15mA Tín hiệu ra Digital 3.3 – 5VDC (tùy nguồn cấp) hoặc Analog Khoảng cách 80cm Góc quét 60o Kích thước 1.18 x 0.59 x 0.20 inch (3cm x 1.5cm x 0.5 cm) Trọng lượng 8 gam 4. Sơ đồ chân Module Arduino VCC 5v for Analog 3.3v for Digital GND GND OUT Digital hoặc Analog ⚠️ Lưu ý ⚠️ ✧ Cảm biến ngọn lửa nhạy cảm nhất với ánh sáng thông thường cũng là một phản ứng, thường được sử dụng như báo động cháy và các mục đích khác. ✧ Một giao diện đầu ra bảng điều khiển nhỏ có thể được kết nối trực tiếp với cổng IO của vi điều khiển. ✧ Cảm biến và ngọn lửa để duy trì một khoảng cách nhất định, để không làm hỏng nhiệt độ cảm biến của ngọn lửa thử nghiệm khoảng cách 80cm, ngọn lửa càng lớn thì kiểm tra khoảng cách càng lớn. ✧ Chế độ đầu ra tương tự tấm nhỏ và quá trình chuyển đổi AD, bạn có thể nhận được độ chính xác cao hơn. _____________________________________ 💥 HỖ TRỢ GIẢI ĐÁP THẮC MẮC: ✅ Shop chuyên thương mại và sản phẩm có đặc thù riêng, nên người mua cần có hiểu biết nhất định, tránh việc sử dụng sai làm hư hỏng linh kiện ✅ Trong trường hợp sản phẩm không đúng như quảng cáo hoặc bị lỗi do sản xuất, hãy liên hệ ngay với shop để được đổi trả và bảo hành thỏa đáng
