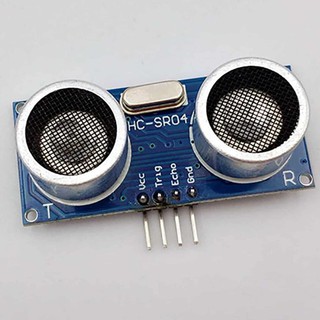

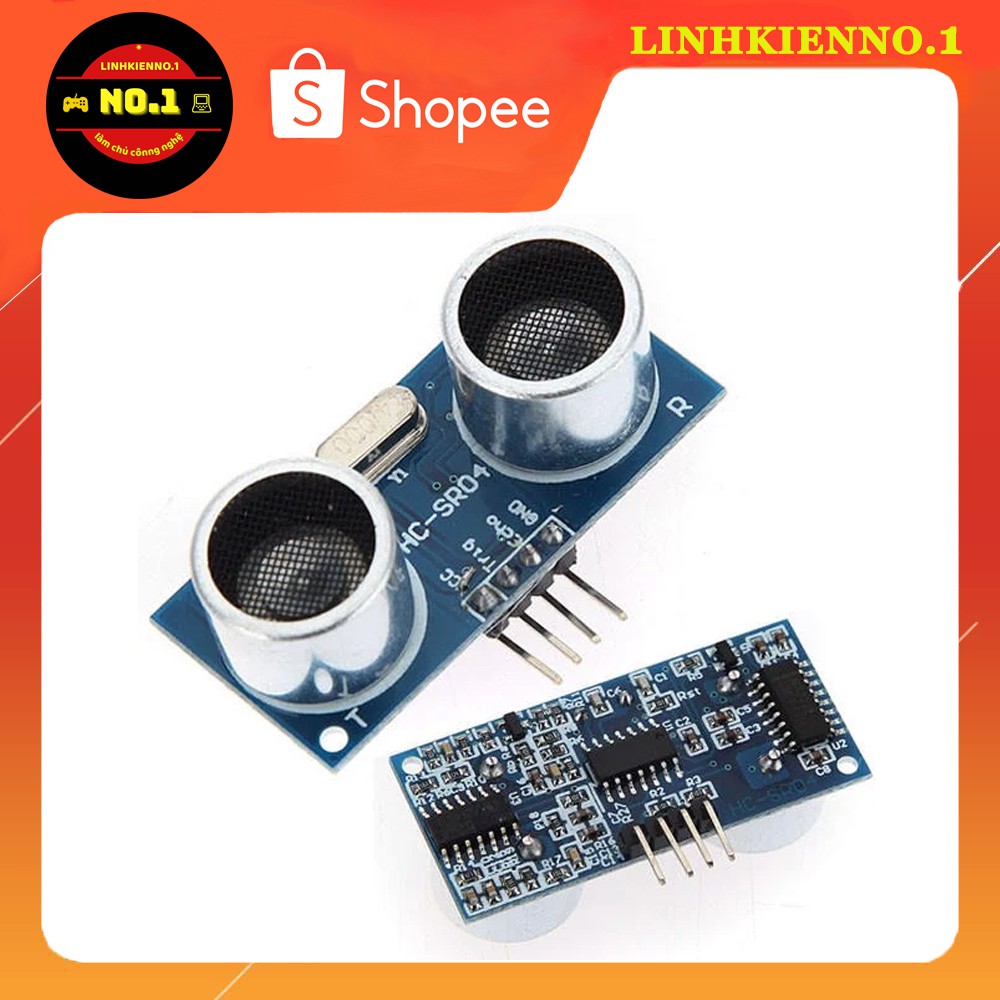

Module Cảm Biến Khoảng Cách Siêu Âm HC-SR04

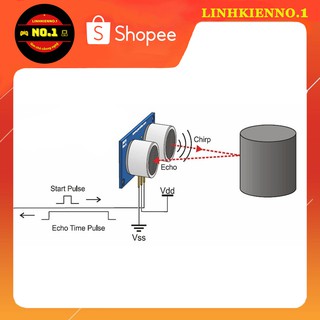

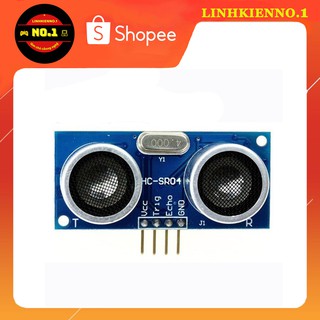

Thông số kĩ thuật: - Điện áp hoạt động: 5VDC - Khoảng cách phát hiện: 2cm – 450cm - Độ chính xác: ± 0.2cm - Tín hiệu kích hoạt đầu vào: 10us xung TTL - Kích thước: 43mm x 20mm x 17mm Hướng dẫn Module cảm biến siêu âm HC-SR04: Cảm biến HC-SR04 có 4 chân là: Vcc, Trig, Echo, GND: VCC : nối nguồn 5V Trig : Là chân Digital output (nhận tín hiệu phát) Echo: là chân Digital Input (trả về tín hiệu thu) GND: nối GND Cách làm việc với cảm biến như sau: Cảm biến HC-SR04 nhận tín hiệu mức High (tín hiệu xung) ở chânTrig cảm biến siêu âm sẽ phát ra sóng siêu âm truyền đi về phía trước, khi gặp vật cản nó sẽ phản lại, đến khi cảm biến siêu âm nhận được tín hiệu trả về, sẽ đặt mức Hight ở chân thu ECho. Khoảng cách sẽ được tính bằng công thức : khoảng cách = vận tốc x thời gian Khoảng cách thực tế từ cảm biến đến vật cản chỉ là một nửa khoảng cách trên thôi nhé ( vì trên là tính cả đi cả về) Công thức: S= V*t/2 Vận tốc sóng siêu âm là vận tốc của âm thanh = 344m/s = 0.0344 cm/ms (=1/29,07 cm/ms) thời gian chúng ta đo được từ khi phát xung đến khi trả về ( thời gian từ mức Low – mức High ở chân Echo). S=0,0344*t/2(cm) #cambiensieuam #cambienkhoangcach #hc-sr04 #srf04 #hc-srf04 #sieuamsrf04 ************************** THÔNG TIN LIÊN HỆ Hotline & . - Cam kết hoàn tiền 100% khi sản phẩm sai quảng cáo,hoặc lỗi do nhà sản xuất. - Quý khách hàng khi nhận hàng có thắc mắc vấn đề về chất lượng và cách sử dụng có thể nhắn tin trực tiếp với Shop trên Shopee hoặctrước khi đánh giá để hạn chế việc đánh giá nhầm tội nghiệp Shop ạ. #cambiensieuam #cambienkhoangcach #hc-sr04 #srf04 #hc-srf04 #sieuamsrf04
