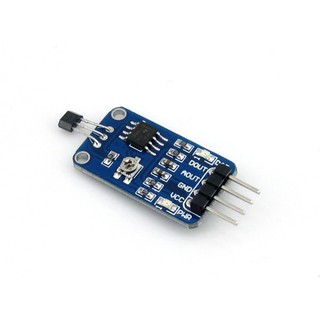

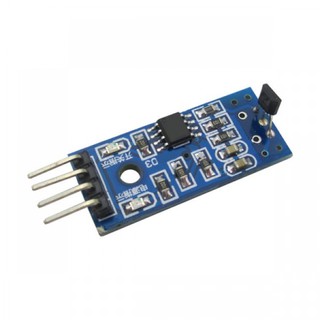

Module Cảm Biến Hall A3144 V1

A3144 là một cảm biến từ trường hoạt động dựa trên nguyên lý : khi có từ trường (nam châm) biến thiên qua đầu cảm biến mưa thì sẽ có sự thay đổi trạng thái ở 2 chân D0 và A0. 1. Thông số kĩ thuật : - Kích thước: 27mm*14mm - Sử dụng IC LM393 (SMD) và cảm biến Hall A3144 - Đầu ra: D0 (Digital) và A0(Anolog) - Nguồn vào : Vcc(5V),Gnd - Led cảnh báo nguồn: màu xanh - Led phát hiện từ trường: màu đỏ Cảm biến Có 2 dạng tín hiệu Anolog và Digital : - Dạng tín hiệu Digital với mức dòng đạt 100mA có thể điều khiển trực tiếp rơ le 5V, còi chip 5V,hoặc đưa trực tiếp vào các IO của Vđk,… - Dạng tín hiệu Anolog với dải áp từ 0-5V với mức dòng tối đa đạt 20mA có thể đọc trực tiếp từ các bộ ADC của AVR,PIC - Module sử dụng opamp LM393 với độ nhạy cao, có thể điều chỉnh độ nhạy của module bằng cách điều chỉnh biến trở (thực chất là điều chỉnh điện áp so sánh của 1 ngõ vào opamp) ========================= LINH KIỆN ĐIỆN TỬ 3M HÀ NỘI CHÍNH SÁCH BẢO HÀNH - Cam kết sản phẩm giống hình ảnh - 1 đổi 1 trong vòng 7 ngày nếu lỗi do Nhà sản xuất - Bảo hành lên đến 30 ngày: + Sản phẩm không có dấu hiệu hỏng hóc do cơ học, cháy nổ do hỏa hoạn,… + Sản phẩm không bị tháo dỡ, không có sự can thiệp của khách hàng lên sản phẩm. - Hỗ trợ kiểm tra sửa khi hết bảo hành. => YÊU CẦU quý khách hàng QUAY VIDEO lại quá trình bóc mở hàng hóa để đảm bảo 100% các vấn đề được giải quyết. =->> (LƯU Ý: Chỉ giải quyết khiếu nại khi có video) Nếu quý khách cần hỗ trợ, khiếu nại về sản phẩmvà đơn hàng xin hãy liên hệ lại trực tiếp Linh kiện điện tử 3M theo số liên hệ trên đơn hàng để được giải đáp và xử lý nhanh nhất. =========================== ƯU ĐÃI khi MUA HÀNG tại LINH KIỆN 3M - BẤM“THEO DÕI” Shop NHẬN NGAY VOUCHER 10K - ĐÁNH GIÁ 5sao NHẬN NGAY 200XU cho mỗi phân loại sản phẩm. ( ĐÁNH GIÁ bao gồm: 50 ký tự, video + hình ảnh cho mỗi phân loại) Linh kiện 3M cảm ơn bạn đã luôn theo dõi và ủng hộ!
