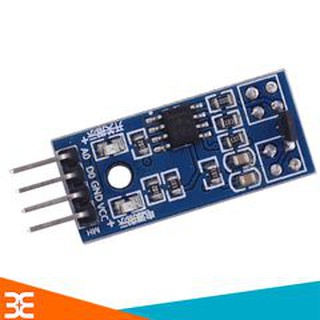

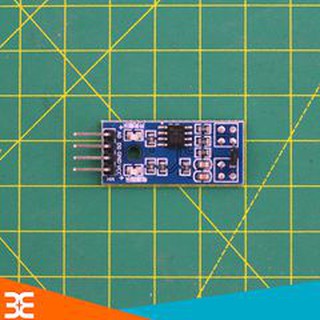

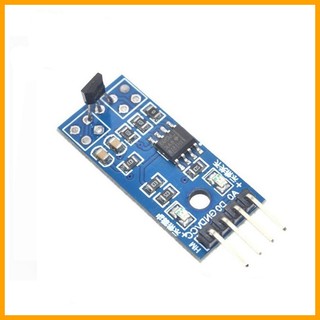

Module Cảm Biến Hall A3144 V1

Module Cảm Biến Hall A3144 V1 Thông Số Kỹ Thuật: Kích thước: 27mm*14mm Sử dụng IC LM393 (SMD) và cảm biến Hall A3144 Đầu ra: D0 (Digital) và A0(Anolog) Nguồn vào : Vcc(5V),Gnd Led cảnh báo nguồn: màu xanh Led phát hiện từ trường: màu đỏ Hoạt động dựa trên nguyên lý : khi có từ trường (nam châm) biến thiên qua đầu cảm biến mưa thì sẽ có sự thay đổi trạng thái ở 2 chân D0 và A0 Có 2 dạng tín hiệu Anolog và Digital : Dạng tín hiệu Digital với mức dòng đạt 100mA có thể điều khiển trực tiếp rơ le 5V, còi chip 5V,hoặc đưa trực tiếp vào các IO của Vđk,… Dạng tín hiệu Anolog với dải áp từ 0-5V với mức dòng tối đa đạt 20mA có thể đọc trực tiếp từ các bộ ADC của AVR,PIC. Module sử dụng opamp LM393 với độ nhạy cao. 2. Nguyên lý hoạt động Sơ đồ nguyên lý mạch cảm biến Hall phát hiện từ trường : Module Cảm Biến Hall A3144 V1 Khi có từ trường biến thiên qua đầu cảm biến (ở trường hợp này là có sự di chuyển của nam châm) thì đầu ra của cảm biến hall có sự thay đổi điện áp Module Cảm Biến Hall A3144 V1 Đầu ra này được đưa vào ngõ vào đảo của opamp (chân 6 của LM393) và điện áp so sánh (lấy qua chân 2 của biến trở) được đưa vào ngõ vào không đảo(chân 5 của LM393). Hiện tượng biến thiên từ trường dẫn đến sự thay đổi mức điện áp ở ngõ vào đảo trong khi mức điện áp ở ngõ vào không đảo giữ nguyên kéo theo sự thay đổi mức logic của đầu ra opamp (nối với chân D0). Đầu ra tích cực mức 1 (5V) khi có từ trường biến thiên và tích cực mức 0 (0V) khi không có biến thiên từ trường. Module Cảm Biến Hall A3144 V1 Tín hiệu Anolog được lấy từ đầu vào của cảm biến Hall và nối vào chân A0. Ứng Dụng Của Cảm Biến Hall: - Làm thiết bị chống trộm gắn của ra vào: Các linh kiện, module cần sử dụng : Module cảm biến Hall A3144 Module rơ le 5V Còi hú 220V 1 miếng nam châm nhỏ Dây dẫn, phích cắm điện 220V Nguyên lý hoạt động: Khi có người mở cửa thì nam châm gắn ở cửa sẽ di chuyển so với cảm biến Hall đang gắn trên tường. Sự thay đổi từ trường dẫn đến sự thay đổi mức Logic ở đầu ra D0. Khi này D0 kéo lên mức cao (5V) kích mở rơ le hút tiếp điểm đồng nghĩa với còi hú được kích hoạt ========================= Xuất xứ: Trung Quốc ========================= CHÍNH SÁCH BẢO HÀNH - Cam kết sản phẩm giống hình ảnh - 1 đổi 1 trong vòng 7 ngày nếu lỗi do Nhà sản xuất - Bảo hành lên đến 30 ngày: + Sản phẩm không có dấu hiệu hỏng hóc do cơ học, cháy nổ do hỏa hoạn,… + Sản phẩm không bị tháo dỡ, không có sự can thiệp của khách hàng lên sản phẩm. - Hỗ trợ kiểm tra sửa khi hết bảo hành. => YÊU CẦU quý khách hàng QUAY VIDEO lại quá trình bóc mở hàng hóa để đảm bảo 100% các vấn đề được giải quyết. =->> (LƯU Ý: Chỉ giải quyết khiếu nại khi có video) Nếu quý khách cần hỗ trợ, khiếu nại về sản phẩmvà đơn hàng xin hãy liên hệ lại trực tiếp Linh kiện điện tử 3M theo số liên hệ trên đơn hàng để được giải đáp và xử lý nhanh nhất.
