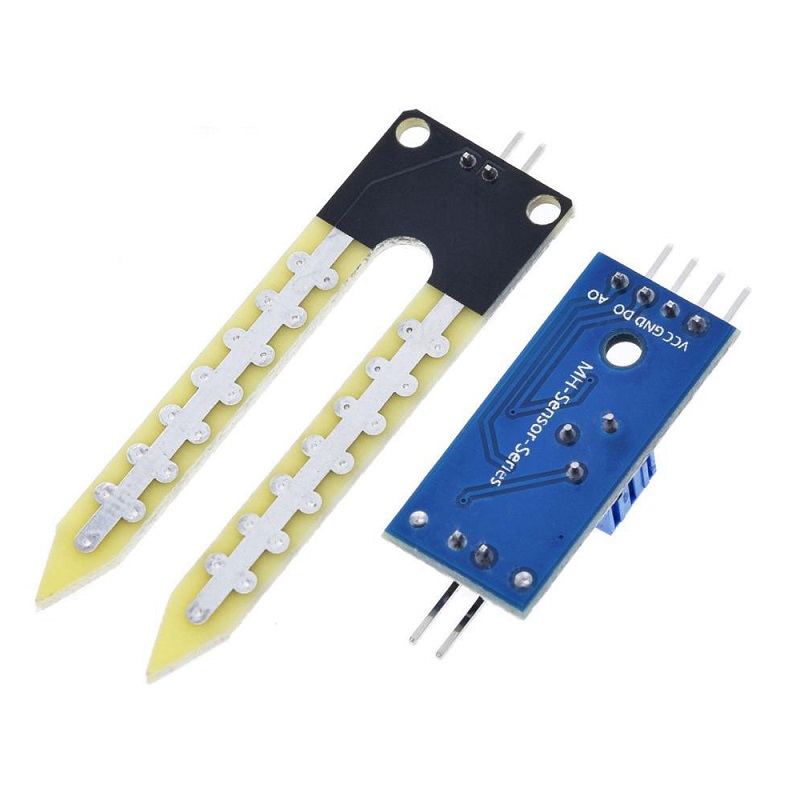

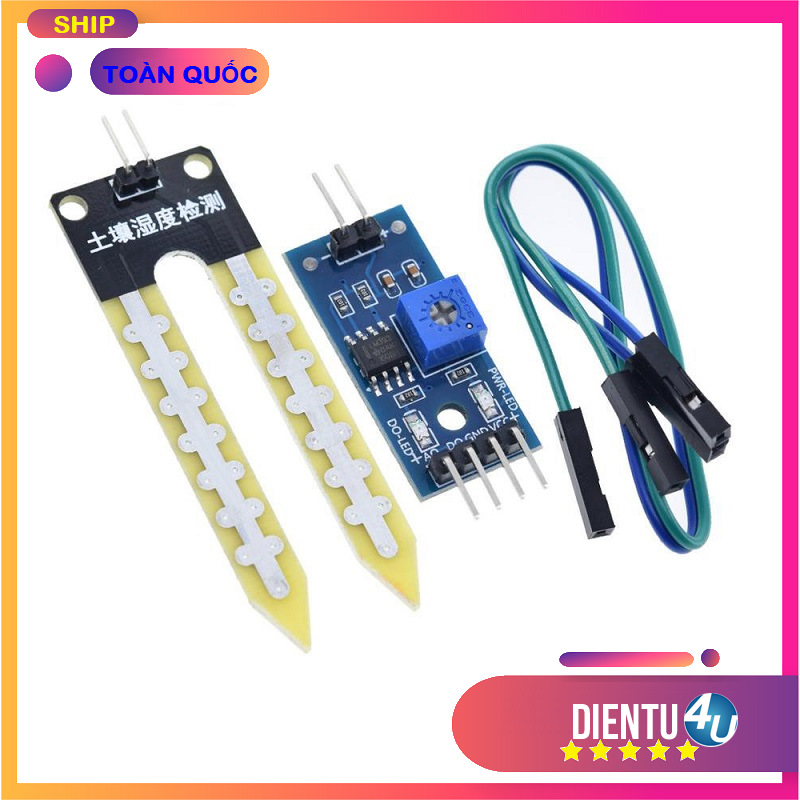

Module cảm biến độ ẩm trong đất Soil Moisture Sensor

Mô tả:

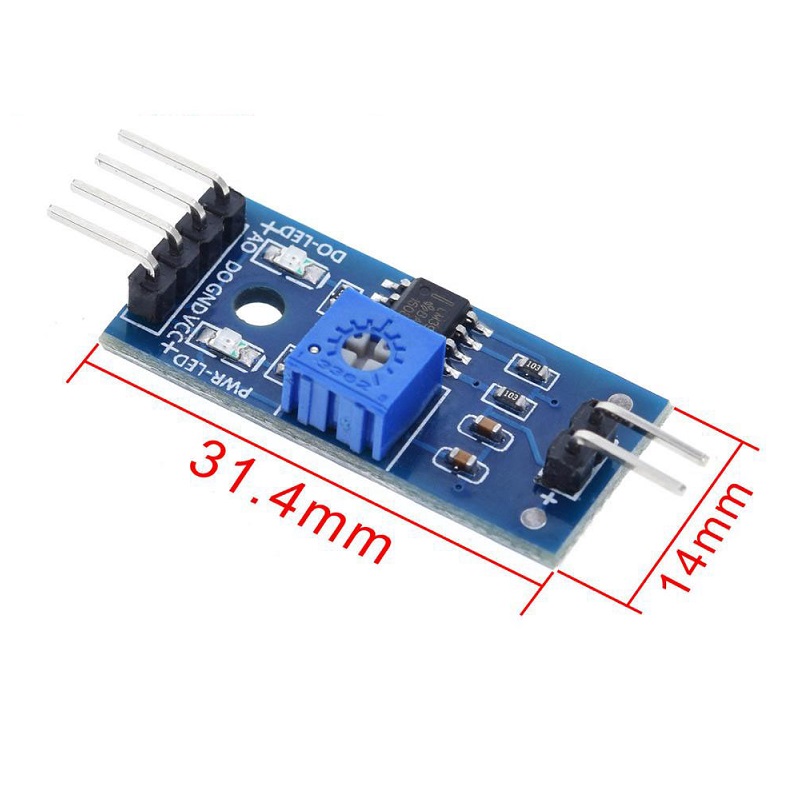

1. Là một bộ cảm biến nước đơn giản có thể được sử dụng để phát hiện độ ẩm của đất khi đất thâm hụt độ ẩm mô-đun kết quả đầu ra ở mức độ cao, và đầu ra ngược lại thấp cấp. 2. Có thể điều chỉnh độ nhạy bằng biến trở mầu xanh 3. Điện áp hoạt động: 3.3V-5V 4. Chế độ mô-đun đầu ra kép: đầu ra kỹ thuật số và tương tự. 5. Kích thước PCB: 3cm * 1.6cm  6. Led đỏ báo nguồn, Led xanh báo độ ẩm vượt ngưỡng 7. Dùng LM393 để so sáng.

Giao diện (4-dây)

1. VCC:  3.3V-5V  2 GND: Đất  3 DO: Đầu ra số (0 và 1)  4 AO: Đầu ra tương tự

Hướng dẫn sử dụng

1. Mô-đun độ ẩm đất là nhạy cảm nhất với độ ẩm môi trường xung quanh thường được sử dụng để phát hiện độ ẩm của đất.

2. Khi độ ẩm của đất vượt quá giá trị ngưỡng được thiết lập, đầu ra của module D0 ở mức thấp.

3. Đầu ra D0 có thể được kết nối trực tiếp với vi điều khiển, để phát hiện cao và thấp, và do đó để phát hiện độ ẩm của đất;

4. Đầu ra tương tự AO có thể được kết nối với bộ chuyển đổi ADC, bạn có thể nhận được các giá trị chính xác hơn độ ẩm của đất.
