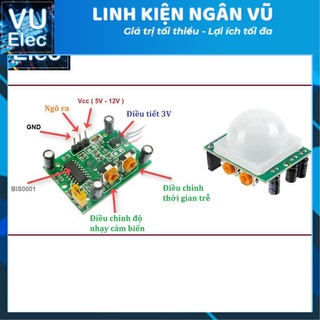

Module Cảm Biến Chuyển Động SR501

_ Tự động cảm ứng: Khi có người vào phạm vi cảm ứng, OUT: 1.5_3.3V; không phát hiện ở 0V _ Kiểm soát ánh sáng (tùy chọn): khi có quang trở, sẽ thiết lập module hoạt động ban ngày hoặc ban đêm _ Thiết lập hai chế độ kích hoạt: L (không lặp đi lặp lại) và H (có lặp đi lặp lại); chọn chế độ bằng việc cắm Jump Chốt (như hình vẽ _ Không lặp lại kích hoạt: module tự động đưa về mức thấp khi hết thời gian trễ _ Có lặp lại kích hoạt: module luôn giữ ở mức cao cho đến khi không còn người chuyển động _ Thiết lập thời gian: module hoạt động ổn định khi cài đặt >5s _ Sử dụng điện áp: 4.5_12V DC _ Đầu ra: 1.5 _ 3.3V _ 2 chế độ hoạt động: + (L) không lặp lại kích hoạt + (H) lặp lại kích hoạt _ Thời gian trễ: điều chỉnh trong khoảng 4_200 giây _ Thời gian kích hoạt: 2.5s (Chống nhiễu) _ Kích thước PCB: 32mmx24mm _ Góc quét: <100 độ _ Sử dụng cảm biến: 500BP _ Khoảng các phát hiện: 2_4.5m Lưu ý: _ Cài đặt: Khi khởi tạo, module cần thời gian khởi tạo khoảng 1 phút. Trong thời gian này, moudle tạo ra điện áp cao từ 1_3 lần sau đó vào chế độ chờ _ Điện áp ra 1.5_3.3V, nếu sử dụng I/O 4.5_5.5V bạn nên lắp thêm tran. _ Địa điểm sử dụng: Nên cố gắng tránh ánh sáng trực tiếp và nguồn nhiễu gần với bề mặt lăng kính của các module, để tránh đưa ra tín hiệu nhiễu, tránh sử dụng môi trường nhiều gió #module #môđun #cambien #modulechuyendoi #modlulerelay #modulecambien #modulebaove #cambienchuyendongsr501 #sr501 ******************************************************* Tại sao nên mua hàng tại LinhKienNganVu 1. Hàng hoá LUÔN LUÔN được kiểm tra trước khi bán. 2. Chế độ đổi trả hàng hoá trong 7 ngày bất kể lý do 3. Tư vấn nhiệt tình, hỗ trợ khách hàng 24/7 4. Giá cả phải chăng, đặt chất lượng lên hàng đầu 5. Cam kết hoàn tiền 100% khi sản phẩm sai quảng cáo,hoặc lỗi do nhà sản xuất. Cam kết Sản Phẩm giống ảnh. 6. Hỗ trợ làm đồ án cho sinh viên _ Các Dự Án Điện Tử : : Cửa hàng: Cafe Linh Kiện ờngCảm ơn các bạn đã ủng hộ. ********************************************************* ##mualinhkien #linhkiengiare #Module #cảm_biến #Nguồn #LED #tạo_sương #điện_tử #in3D chuyên cung cấp: – Linh Kiện Điện Tử – Module – Công Cụ – Kit phát triển – Cảm biến – Thiết bị thông minh smarthome ##linhkiendientu #linhkienhanoi #linhkien #linhkienminhha #led #nguon #
