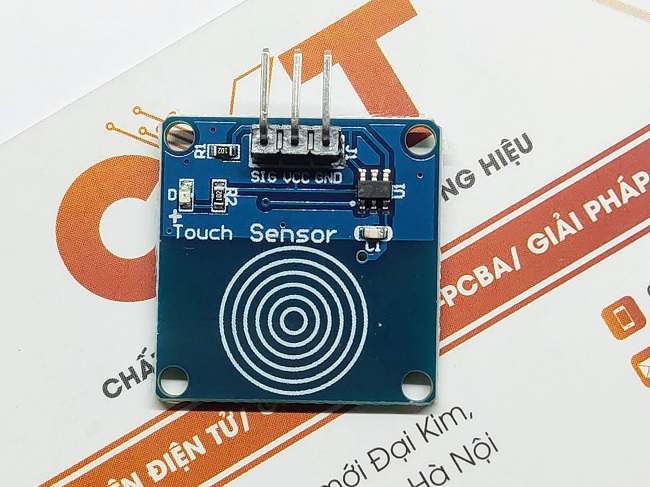

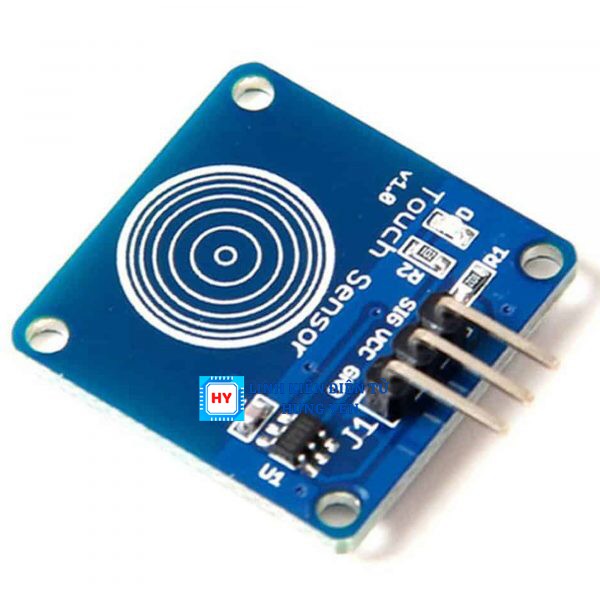

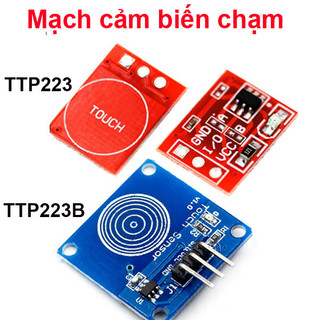

Module cảm biến chạm TTP223

Module cảm biến chạm TTP223 ỨNG DỤNG: -Cảm ứng 1 chạm điện dung TTP223 được sử dụng trong các ứng dụng cảm ứng điện dung: bàn phím, công tắc chìm, báo động,… -Với ưu điểm có thể nhận biết thao tác chạm thông qua điện dung của tay người, cảm biến có thể phát hiện xuyên qua các vật thể phi kim có độ dày tối đa lên đến 5mm. THÔNG SỐ KỸ THUẬT: - IC chính: TTP223B - Nguồn: 2.5v-5.5V - Dòng điện tiêu thụ: 0.025mA - Cảm ứng xuyên qua các phi kim như kính, nhựa, - Kích thước module: 15mmX11MM - Cách sử dụng: + Cấp điện 3~5VDC vào chân VCC và GND. + Nếu có thao tác chạm cảm ứng chân I/O sẽ xuất tín hiệu và đèn Led sẽ sáng/tắt báo hiệu. -CÁCH HOẠT ĐỘNG 0: không hàn 1: hàn trên mạch có 4 điểm chưa hàn chia làm 2 cặp A, B. ta hàn hoặc không hàn 2 cặp giăm này để chọn chế độ hoạt độngcủa mạch: + Nhấn để chuyển tín hiệu ra từ mức thấp lên mức cao hoặc ngược lại: hàn B, hàn A hoặc không hàn A + Bình thường đầu ra ở mức thấp, Khi nhấn tín hiệu đầu ra lên mức cao: không hàn A, B + Bình thường đầu ra ở mức cao, Khi nhấn tín hiệu đầu ra xuống mức thấp: hàn A, không Hàn B SHOP CÁM KẾT CHẤT LƯỢNG MỖI SẢN PHẨM.
