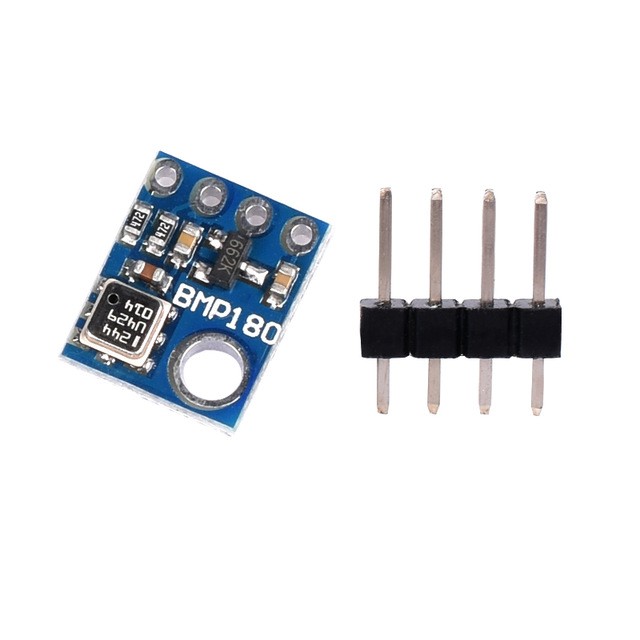

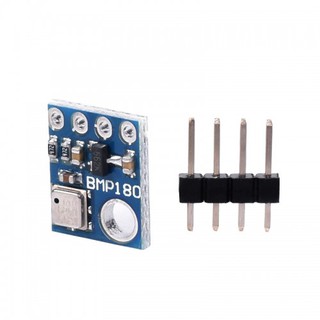

Module cảm biến áp suất GY-68 BMP180

Cảm biến áp suất BMP180 có chức năng đo áp suất của môi trường. Cảm biến kết hợp với vi điều khiển để đọc dữ liệu áp suất đo được, chuyển đổi áp suất thành độ cao tương ứng, do đó có thể dùng cho việc xác định độ cao của robot, máy bay hay khoảng cách so với mặt đất của thiết bị được vận chuyển,... Cảm biến BMP180 có thể đo được áp suất trong khoảng 300 ~ 1100hPa, Thiết bị hoạt động với dòng điện nhỏ, khoảng 0.3uA rất thích hợp cho các thiết bị sử dụng Pin. Cảm biến đi kèm bộ hiệu chỉnh và sẵn sàng cho việc sử dụng. Giao tiếp chuẩn I2C đã có trở kéo lên sẵn trên board thuận tiện cho việc sử dụng. Sử dụng I2C, thiết bị cung cấp áp suất và nhiệt độ lên đến 16bits. Thông số kĩ thuật: Kích thước: 21mm x 18mm Trọng lượng: 1.18g Điện áp cung cấp: 1.8 ~ 3.6V Công suất tiêu thụ thấp: 0.5uA tại 1Hz Giao tiếp: I2C Tốc độ I2C max: 3.5MHz Độ nhiễu thấp: 0.02hPa ( tương ứng với 17cm) Dòng điện tiêu thụ: 5μA Tích hợp bộ hiểu chỉnh bên trong. Các chân kết nối VCC: Nối nguồn vào GND: Nối GND nguồn vào SCL: kết nối với vi điều khiển SDA: kết nối với vi điều khiển 3.3: Chân có điện áp đầu ra 3.3VDC Tài liệu tham khảo: Datasheet: Đê sử dụng được cảm biến thì phải dùng chung với vi điều khiển để có thể đọc và hiển thị áp suất đo được và chuyển đổi sang độ cao tương ứng, do đó cần tham khảo thư viện hỗ trợ cho vi điều khiển tương ứng: Thư viện cho Arduino: Hướng dẫn từ Sparkfun: Hướng dẫn từ Adafruit:
