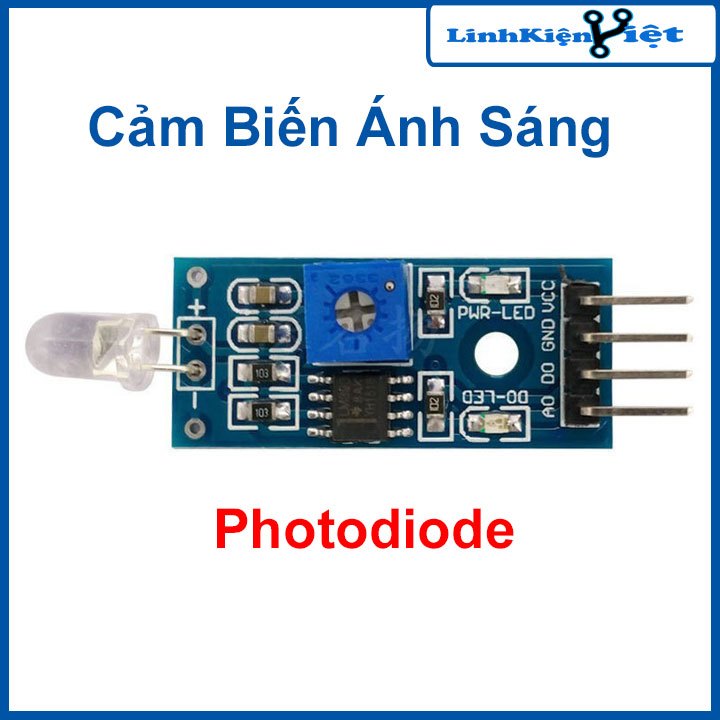

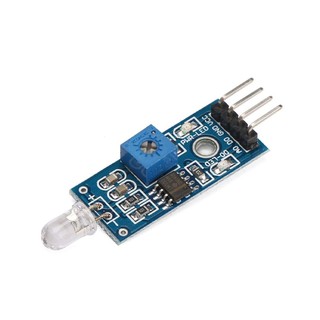

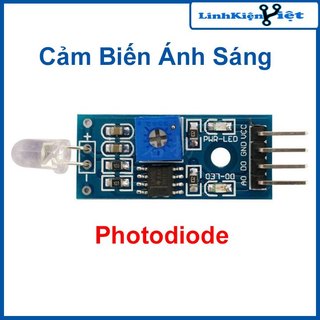

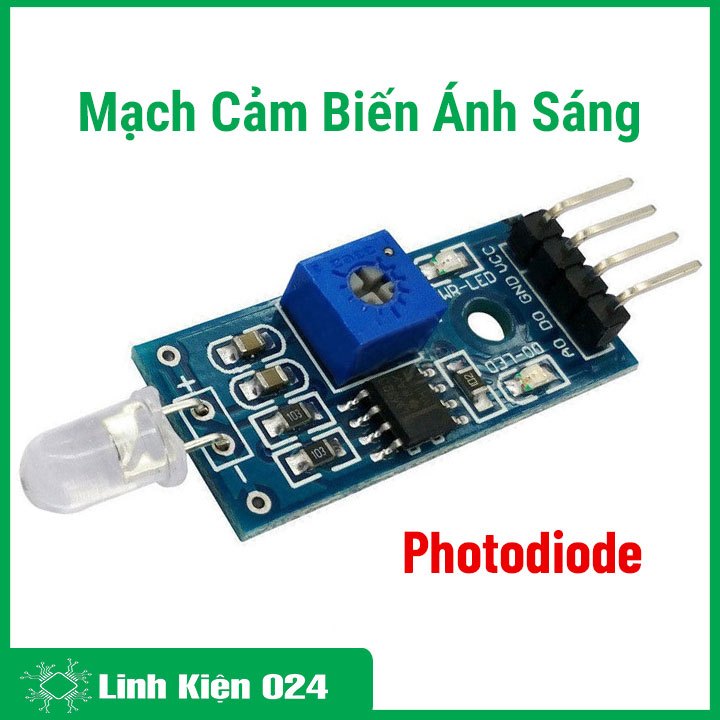

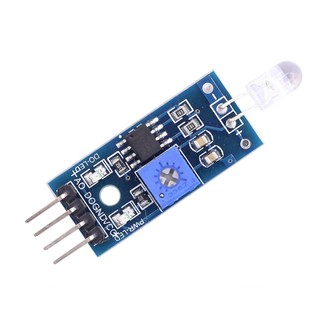

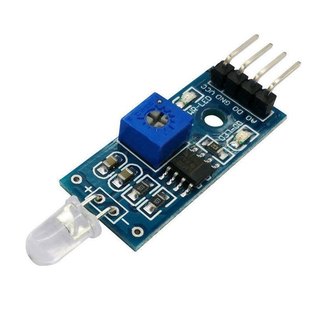

Module Cảm Biến Ánh Sáng Photodiode

Module Cảm Biến Ánh Sáng Photodiode *Giới thiệu module cảm biến ánh sáng - Module Cảm Biến Ánh Sáng Photodiode  là một module rất nhạy với cường độ ánh sáng môi trường xung quanh, thường được sử dụng để phát hiện độ sáng môi trường xung quanh và cường độ ánh sáng, định hướng, gây ra chỉ có ánh sáng trực tiếp ở phía trước của bộ cảm biến, tìm kiếm cho các hiệu ứng ánh sáng tốt hơn, chính xác hơn.  Module có thể phát hiện ánh sáng từ 1 nguồn phát analog và từ 1 hướng cố định, ứng dụng làm hệ thống phát hiện vật di động, hệ thống tự động điều khiển thiết bị theo ánh sáng, điều khiển đèn chiếu sáng tự động, hệ thống cảnh báo trộm… Thông Số Kỹ Thuật module cảm biến ánh sáng: Điều chỉnh độ nhạy (màu xanh trong điều chỉnh chiết áp kỹ thuật số FIG) Điện áp: 3.3- 5V Output hình thức: DO đầu ra chuyển mạch kỹ thuật số (0 và 1) và đầu ra analog AO Kích thước của module cảm biến ánh sáng: 3.2cm x 1.4cm Thứ tự chân: +AO: Ngõ ra tín hiện Analog +DO: Ngõ ra tín hiệu Digital +VCC: Nguồn 3.3 ~ 5VDC +GND: Mass Chức năng module cảm biến ánh sáng: Cảm biến cường độ ánh sáng, tương tự với sản phẩm Module cảm biến ánh sáng sử dụng quang trở. Nguyên lý sử dụng module cảm biến ánh sáng: led phát hồng ngoại phân cực ngược, khi có ánh sáng làm thay đổi nội điện trở của led, tạo ra sự phân áp thay đổi thông số điện áp ở chân A0. Sau đó qua IC opamp so sánh với điện áp biến trở để tạo ra mức 0 hoặc 1 ở chân D0. ============
