Giới thiệu :

• Quang trở là mộtlinh kiện điện tửcóđiện trởthay đổi giảm theoánh sángchiếu vào.
• Quang trởlàm bằngchất bán dẫntrở kháng cao, và không có tiếp giáp nào. Trong bóng tối, quang trở có điện trở đến vàiMΩ. Khi có ánh sáng, điện trở giảm xuống mức một vài trămΩĐộ chính xác: ± 5%RH và ±2o
• Hoạt động củaquang trởdựa trênhiệu ứng quang điệntrong khối vật chất. Khiphotoncó năng lượng đủ lớn đập vào, sẽ làm bật electron khỏi phân tử, trở thành tự do trong khối chất và làmchất bán dẫnthành dẫn điện. Mức độ dẫn điện tuỳ thuộc sốphotonđược hấp thụ.

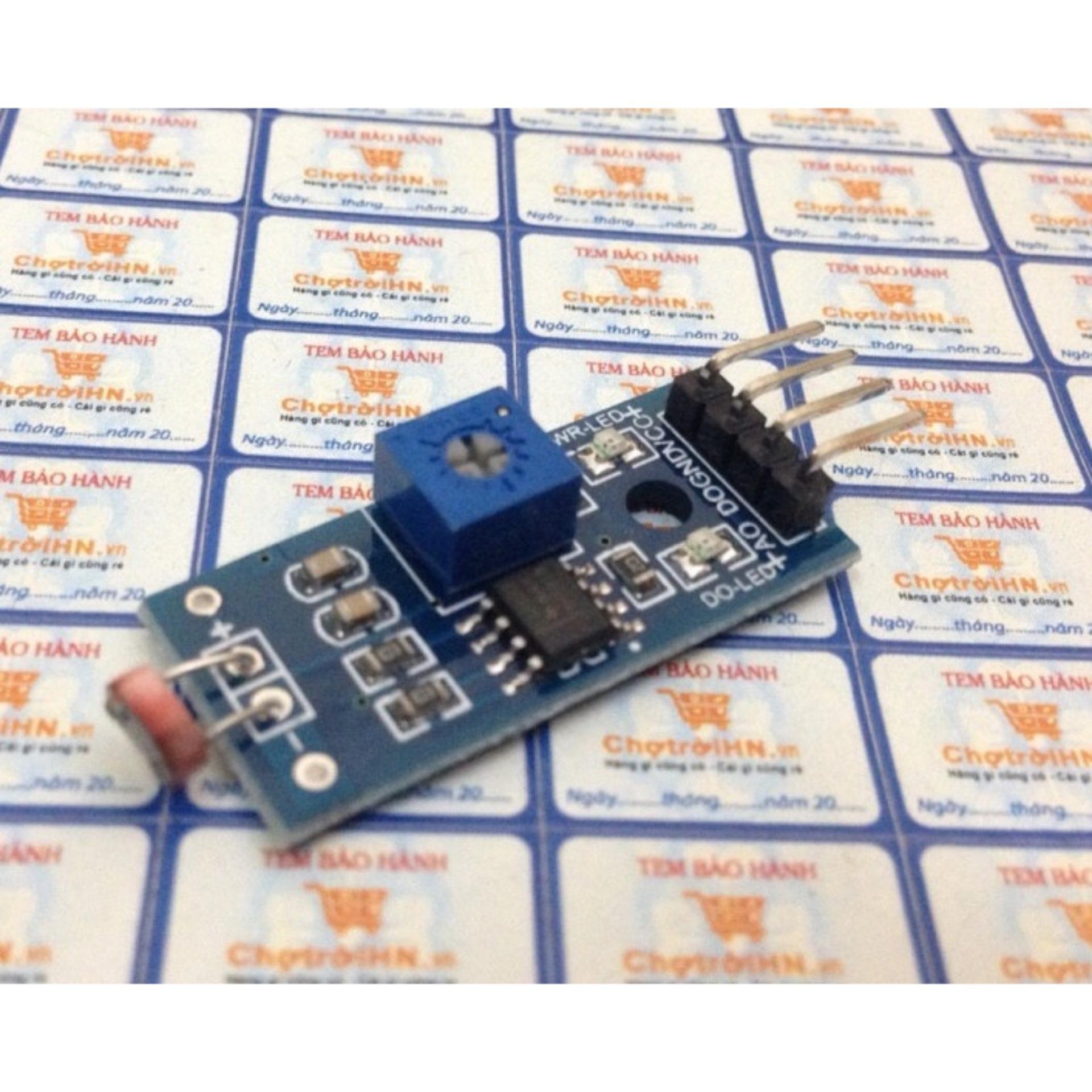

Module cảm biến ánh sáng :

Thông số kĩ thuật :

• Điện áp hoạt động: 3.3V-5V
• Kích thước PCB: 3cm * 1.6cm
• Led xanh báo nguồn và ánh sáng
• ICso sánh : LM393
• VCC: 3.3V-5V
• GND: 0V
• DO: Đầu ra tín hiệusố (0 và 1)
• AO: Đầu ra Analog (Tín hiệutương tự)

Mô tả sơ đồ chân của

Module cảm biến ánh sáng có 2 đầu tín hiệu ra D0 và A0, đầu ra A0 được lấy từ quang trở và đưa vào bộ so sánh lm393 để đưa ramức điện áp 0V và 5V. Biến trở điều chỉnh độ nhạy của cảm biến, các bạn có thể tùy ý thay đổi biến trở để cảm biến đưa ra mức 1 vớicường độ ánh sáng phù hợp.

Ứng dụng :

Chế tạo đèn ngủ tự động sáng, xe dò line, đo cường độ ánh sáng.

Sử dụng chức năng digital chế tạo đèn tự sáng khi trời tối

Đầu ra DO sẽ đưa ra mức 1 khi trời tối, kết hợp với tran NPN và đèn led để chế tạo bộ đèn ngủ tự sáng khi trời tối, các bạn cóthể chỉnh biến trở để điều chỉnh thời điểm sáng phù hợp nhất.

Sơ đồ nguyên lí :

Nguyên lí hoạt động :

Khitrời tối, cảm biến đưa ra mức 1 kích mở tran C1815 và led sáng.

Khi trời sáng, cảm biến đưa ra mức 0 tran C1815 không dẫn, led tắt.
