Module Cảm Biến Accelerometer 3 Trục MMA8452

Module Cảm Biến Accelerometer 3 Trục MMA8452

Module MMA8452 là một máy đo gia tốc cơ điện thông minh, ba trục, điện dung thấp với độ phân giải 12 bit. Gia tốc kế này có một bộ các tính năng nhúng phong phú với các tùy chọn lập trình người dùng linh hoạt cho tối đa hai chân ngắt. Chức năng ngắt nhúng giúp tiết kiệm năng lượng tổng thể và giải phóng bộ xử lý máy chủ khỏi liên tục thăm dò dữ liệu.MMA8452 có phạm vi có thể lựa chọn của người dùng là ± 2g / ± 4g / ± 8g cho đầu ra thời gian thực của dữ liệu được lọc thông cao và dữ liệu chưa được lọc. Thiết bị có thể được cấu hình để tạo tín hiệu ngắt đánh thức quán tính với bất kỳ sự kết hợp nào của các chức năng nhúng có thể định cấu hình, cho phép MMA8452 duy trì chế độ năng lượng thấp khi nghỉ trong khi theo dõi các sự kiện.

Module Cảm Biến Accelerometer 3 Trục MMA8452

Thông Số Kỹ Thuật:

• Điện áp: 1,95 V - 3,6 V
• Dãy giá trị Acceleration:± 2g / ± 4g / ± 8g
• ODR: 1,56 Hz đến 800 Hz
• Độ ồn: 99μg / √Hz
• Đầu ra: 12 bit, 8 bit
• Giao tiếp: I2C
• 3 kênh nhúng phát hiện chuyển động
  • Rơi tự do hoặc phát hiện chuyển động: 1 kênh
  • Phát hiện xung: 1 kênh
  • Phát hiện rung: 1 kênh
• Phát hiện hướng (ngang / dọc) với bù trễ đặt
• Tự động đánh thức và tự động ngủ ODR có thể được thay đổi tự động
• Dữ liệu được lọc thông cao có thể được xuất trong thời gian thực

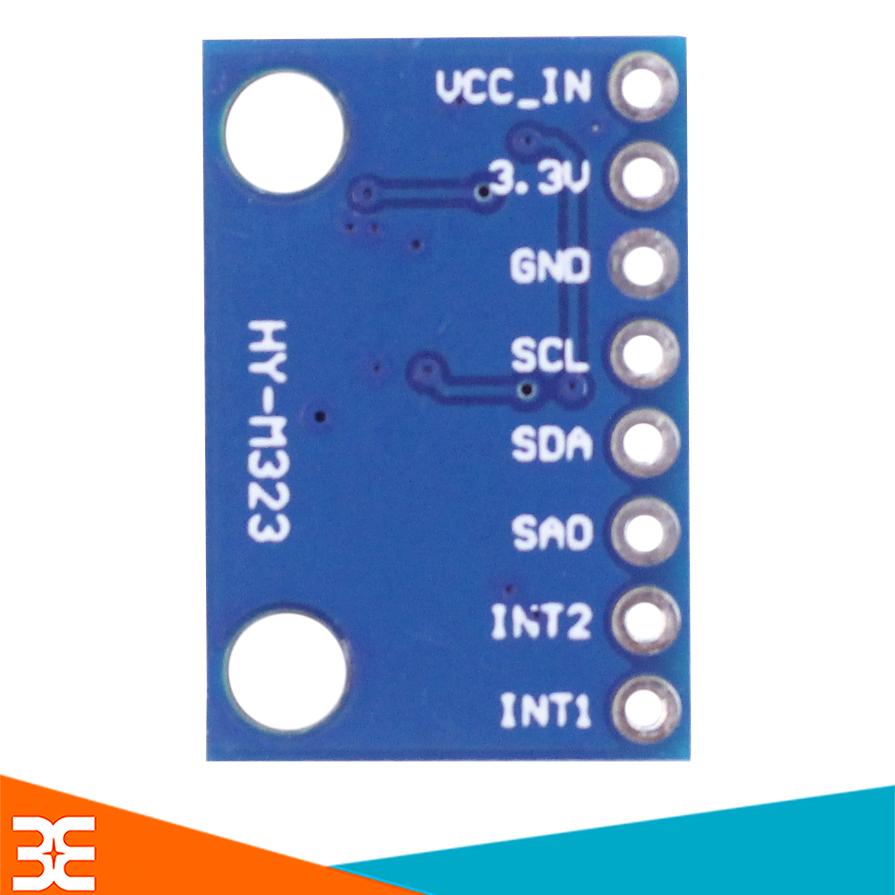

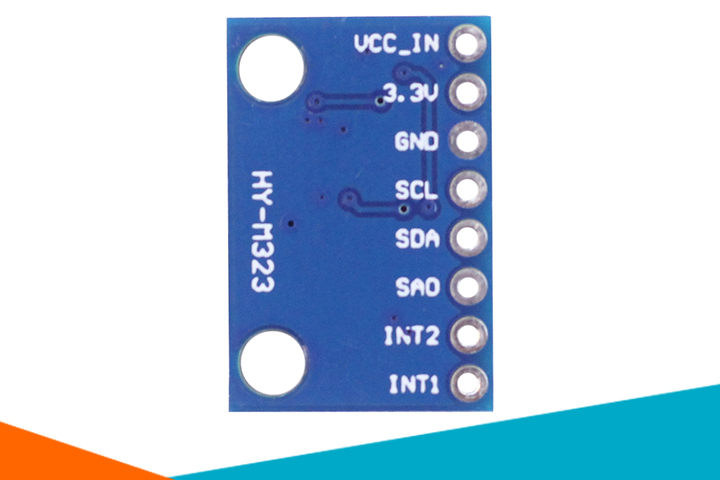

Mặt Sau Module Cảm Biến Accelerometer 3 Trục MMA8452

Ứng Dụng:

• Ứng dụng la bàn điện tử
• Phát hiện hướng tĩnh (nhận dạng ngang / dọc, lên / xuống, trái / phải, nhận dạng vị trí trước / sau)
• Phát hiện hướng thời gian thực (thực tế ảo và phản hồi vị trí người dùng trò chơi 3D)
• Phân tích hoạt động thời gian thực (đếm bước đạp, phát hiện rơi tự do cho ổ cứng, sao lưu GPS điều hướng đầu cơ)
• Phát hiện chuyển động cho các sản phẩm tiết kiệm năng lượng di động (dành cho điện thoại di động, PDA, GPS, ngủ tự động và tự động đánh thức máy chơi game)

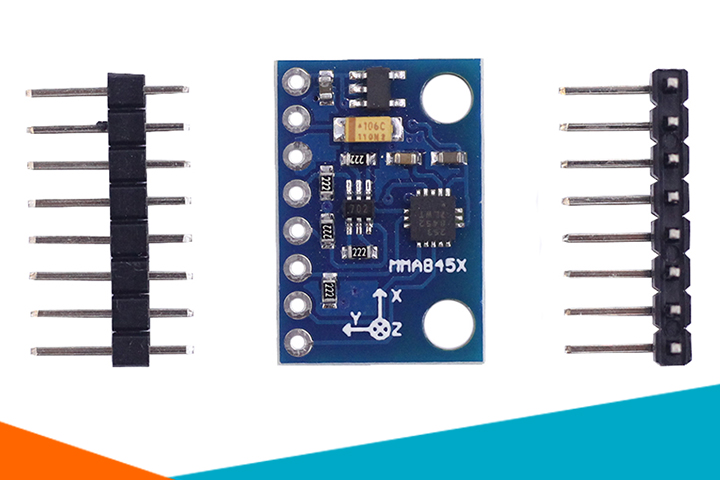

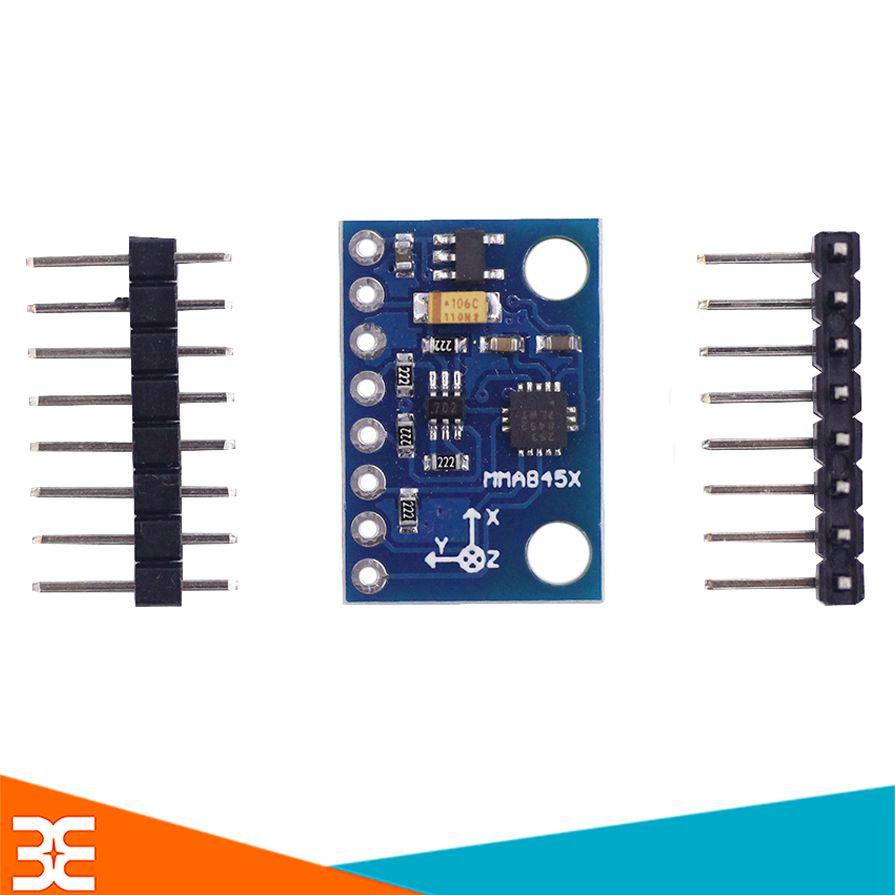

Chi Tiết Module Cảm Biến Accelerometer 3 Trục MMA8452

• Thư viện Arduino: https://github.com/sparkfun/MMA8452_Accelerometer
• Tham khảo thêm: https://www.youtube.com/watch?v=HB2YSXsF2B0&feature=youtu.be

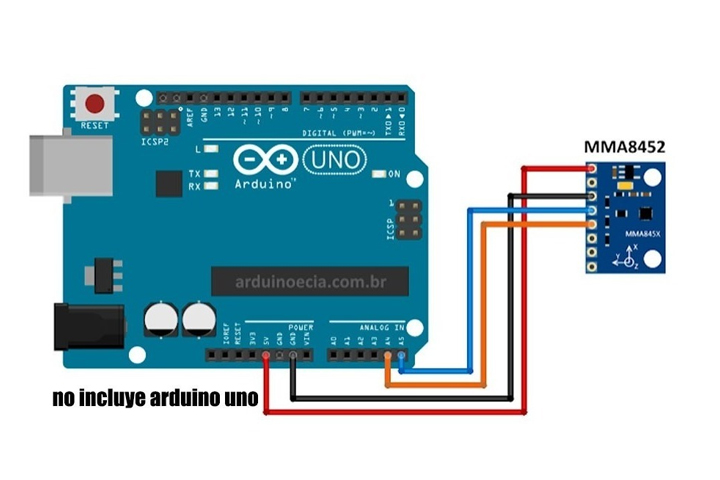

Sơ Đồ Kết Nối Module Cảm Biến Accelerometer 3 Trục MMA8452
