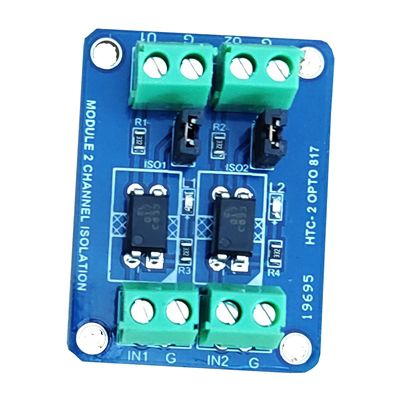

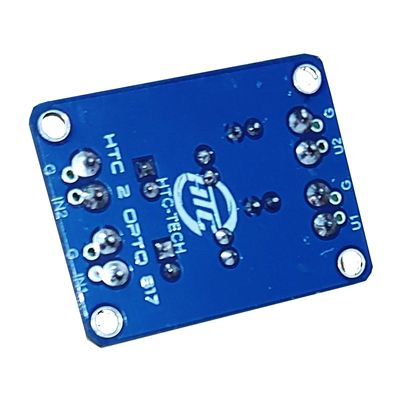

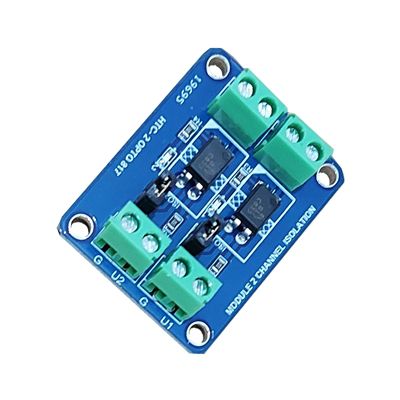

Module cách ly bộ ghép nối 2 kênh PC817 HTC

817 2 Bảng cách ly mô-đun điện áp cách ly điện áp điều khiển mô-đun cách ly quang

- Mô-đun này được sử dụng khi hoạt động thực tế đòi hỏi phải có bộ điều khiển và bộ biến đổi điện áp cách ly.

- Nó có thể nhận ra giao diện 3.3V hoặc 5V để điều khiển mức điện áp 3.6--24V. Sau khi điều khiển thiết bị đầu cuối được bật, điều khiển thiết bị đầu cuối cũng sẽ được bật.

- Cách ly quang điện mạnh mẽ khả năng chống nhiễu. Lớn có thể lái xe phía sau Power triodes, ống MOS, v.v., trong trường hợp bạn cần lái điện áp cao, cũng có thể điều khiển trực tiếp rơle công suất thấp 24V.

- Nếu có tín hiệu xung, xin lưu ý rằng giới hạn 817 dưới 4 kHz. Nếu tín hiệu điều khiển lớn hơn 4 kHz, vui lòng không sử dụng mô-đun này, nó sẽ không hoạt động đúng.

- Thông qua các bước nhảy nắp có thể đạt được nếu đầu ra là đầu ra tiềm năng cao hoặc đầu ra thấp.

- Thứ tư và 817 trên bảng là độc lập, có thể thực hiện kiểm soát đồng thời các điện áp khác nhau, v.v.

Thông số kỹ thuật:

Ổ điện áp tín hiệu đầu cuối: 3.6-24V

Phạm vi điện áp đầu ra: 3.6-30V (dòng điện đầu ra phụ thuộc vào tình huống cụ thể, nhưng mức tối đa không phải là 10MA, tổng công suất được cố định, điện áp và dòng điện nghịch đảo)

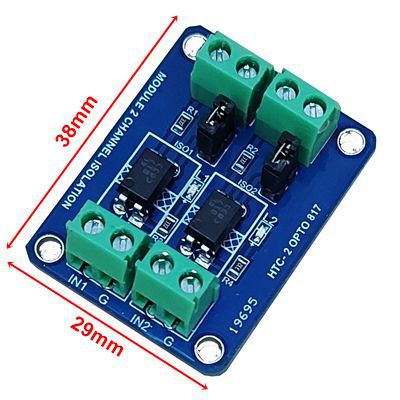

Kích thước bàn: Chiều dài: 38mm; Chiều rộng: 29mm;
