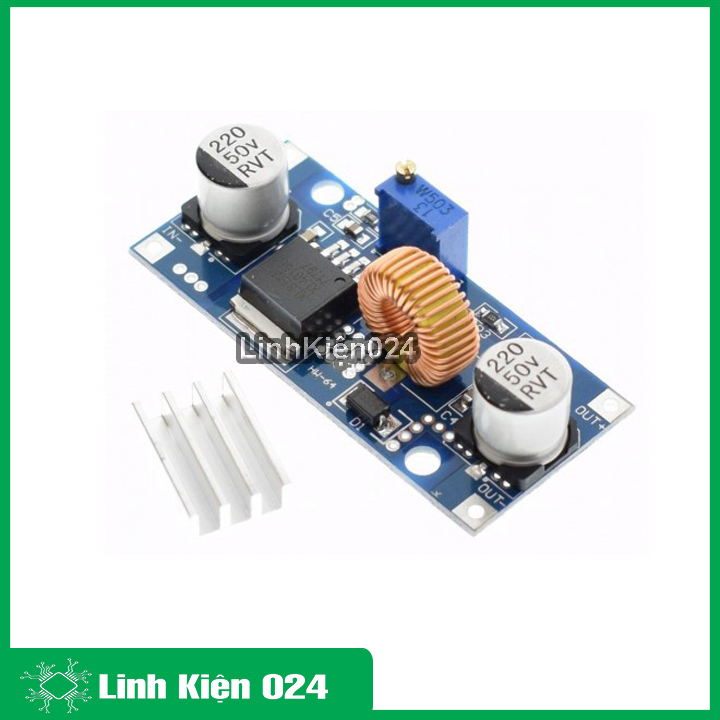

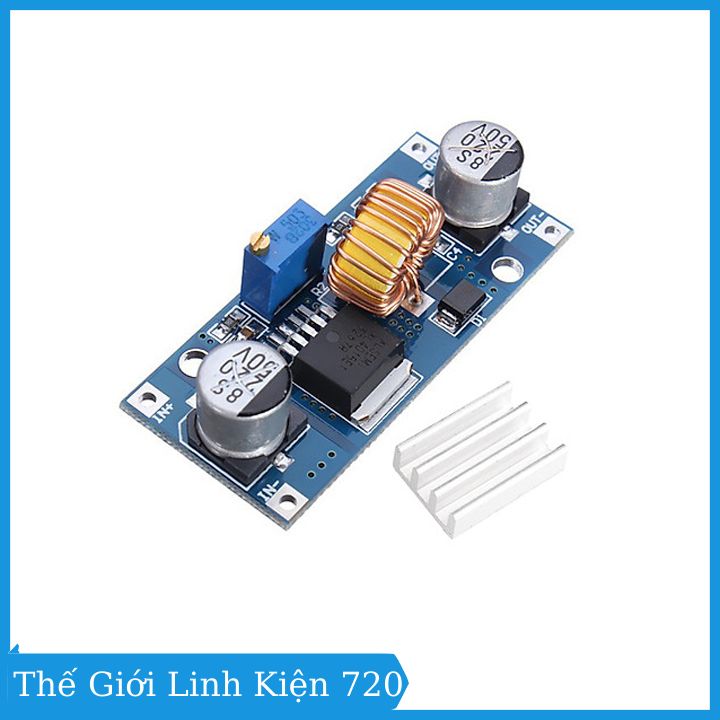

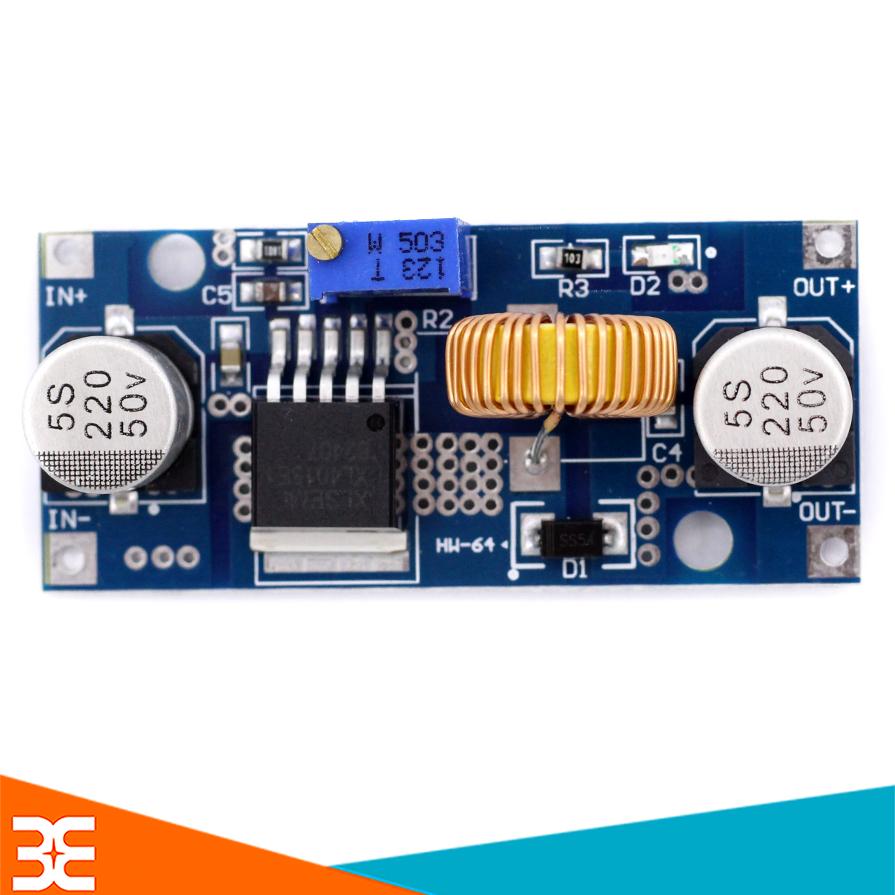

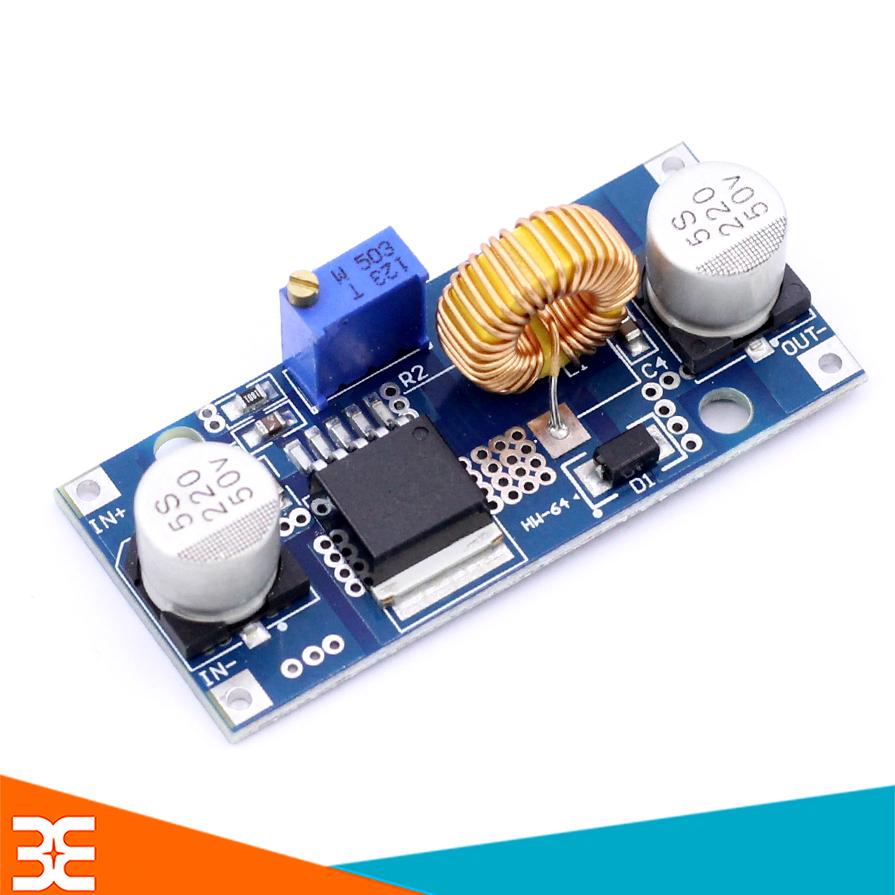

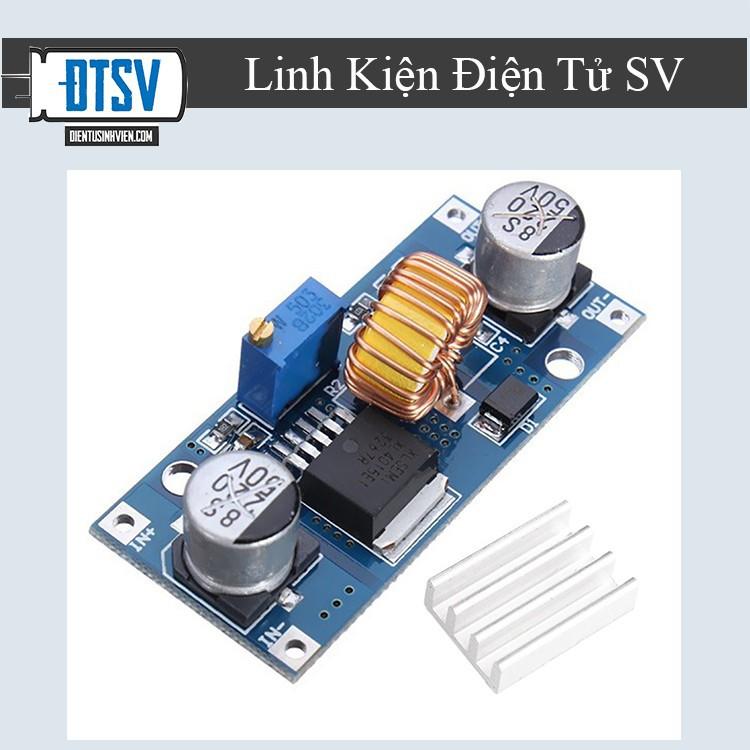

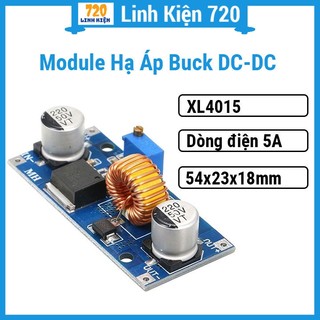

Module Buck DC-DC 5A XL4015

Module Buck DC-DC 5A XL4015

Trong tất cả các dự án điện tử từ đơn giản đến phức tạp đều không thể thiếu sự góp mặt của những nguồn điện một chiều. Ứng với mỗi bộ phận của mạch lại cần phải có những điện áp một chiều khác nhau, sẽ rất khó khăn khi tìm được các nguồn phù hợp. Do đó cần phải có một bộ chuyển đổi điện áp DC-DC linh hoạt, dễ dàng điều chỉnh điện áp đầu ra. Module Buck DC-DC 5A XL4015 là một lựa chọn tối ưu đáp ứng được đầy đủ các yêu cầu trên

Thông số kỹ thuật Module Buck DC-DC 5A XL4105

• Kết nối: V-IN là đầu vào, đầu ra V-OUT
• Bảo vệ quá nhiệt: (tự động tắt kết quả sau khi quá nhiệt)
• Điều chỉnh điện áp: S(u) ≤ 0.8%
• Nhiệt độ hoạt động: -40ºC ~ 85ºC
• Dòng điện ra: 0A ~ 5A, nên < 4.5A.
• Điện áp đầu vào: 4 - 38V
• Điện áp ra: 1.25 - 36V
• Công suất đầu ra: 50W ( có thể lên tới 75W nếu có tản nhiệt )
• Tần số hoạt động: 180 kHz
• Tải quy định: S(I) ≤ 0.8%
• Bảo vệ ngắn mạch: YES (hạn chế 8A)
• Lỗ bắt vít: 2 vít 3mm
• kích thước Module: 54mm x 23mm x 18mm
• Hiệu suất chuyển đổi lớn lên đến 96%
•

Ứng dụng của Module Buck

• Làm mạch nguồn đa năng có điều chỉnh điện áp.
• Cung cấp nguồn hoạt động cho các động cơ DC trong robot, quạt...
• Cấp nguồn cho các bảng LED cần dòng cao và ổn định
•

Hướng dẫn sử dụng và lưu ý

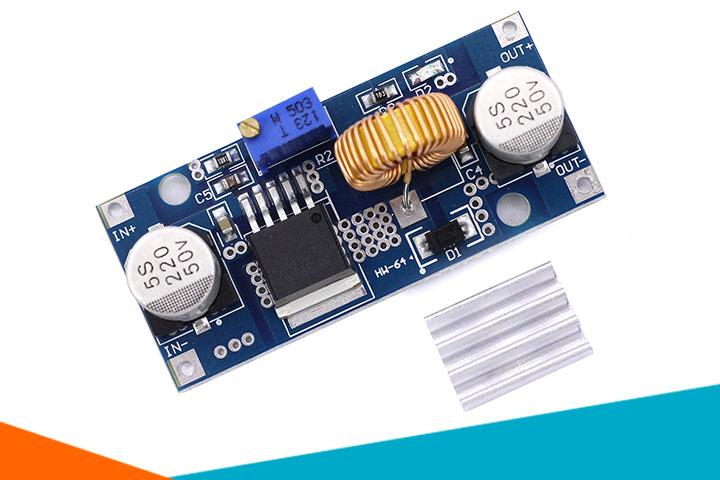

Các bạn điều chỉnh điện áp đầu ra bằng biến trở

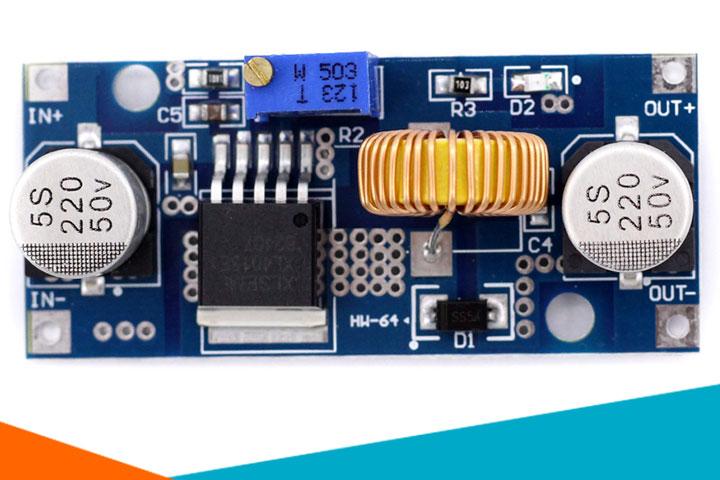

Cấp điện áp nguồn vào hai chân IN, điện áp xuất ra hai chân OUT

Các bạn có thể tham khảo thêm một số Module Buck, Module Boost, hoặc một số Module nguồn khác tại Linh kiện điện tử 3M. Ngoài ra chúng tôi còn cung cấp rất nhiều các loại linh kiện điện tử, thiết bị chế tạo với chất lượng đảm bảo, giá thành hợp lý. Mọi thắc mắc của các bạn về chất lượng sản phẩm hãy liên hệ trực tiếp với chúng tôi để được tư vấn và hỗ trợ trong thời gian nhanh nhất
