Module Bluetooth HC05

Module Bluetooth HC05

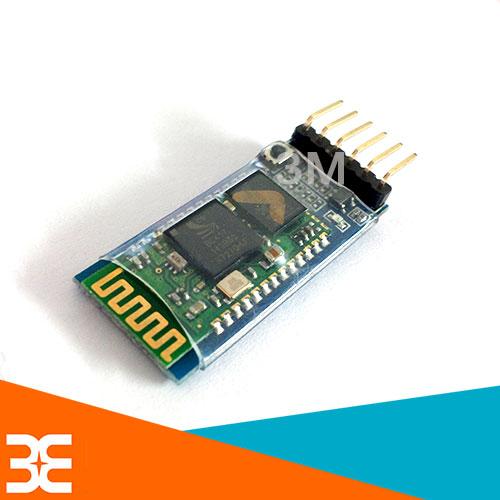

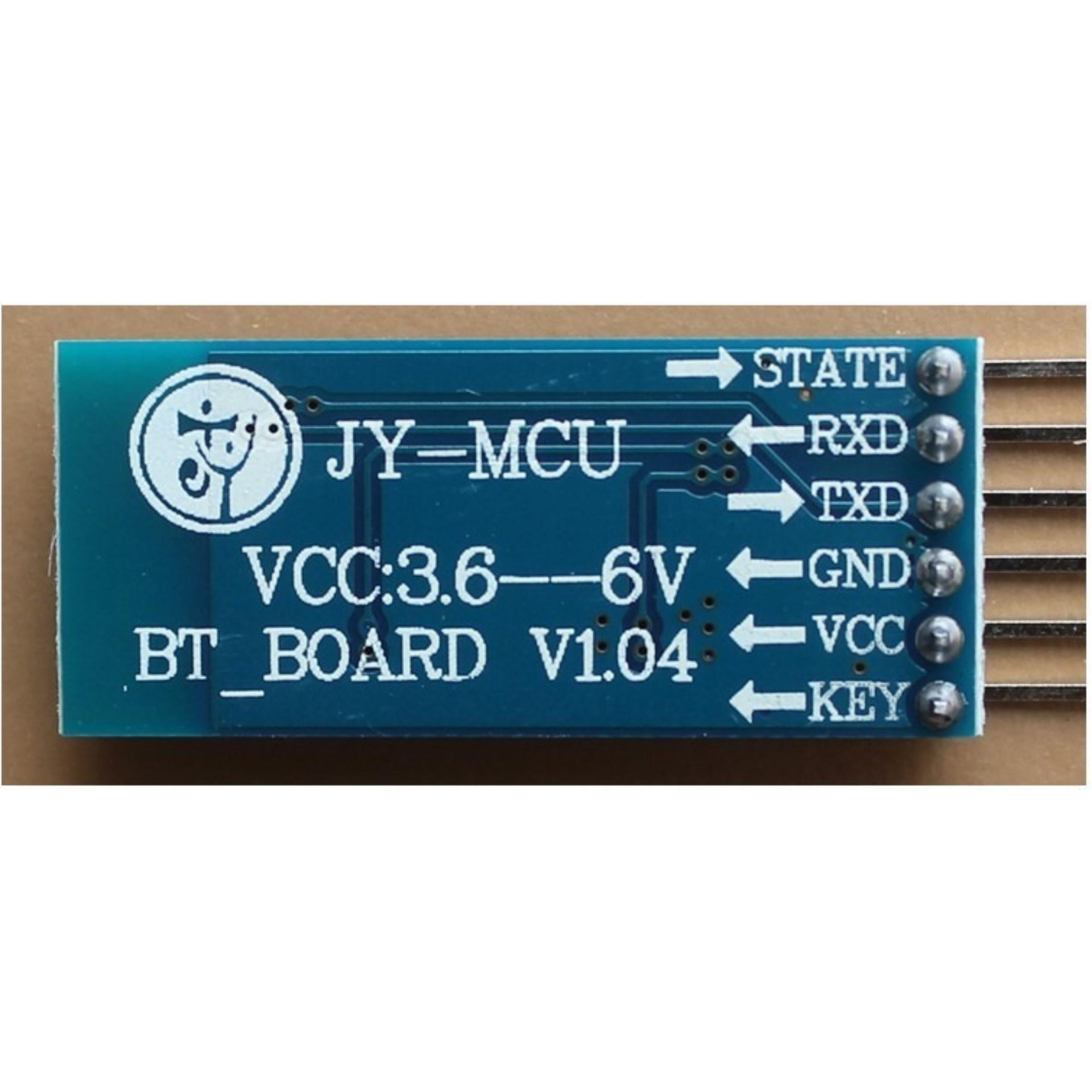

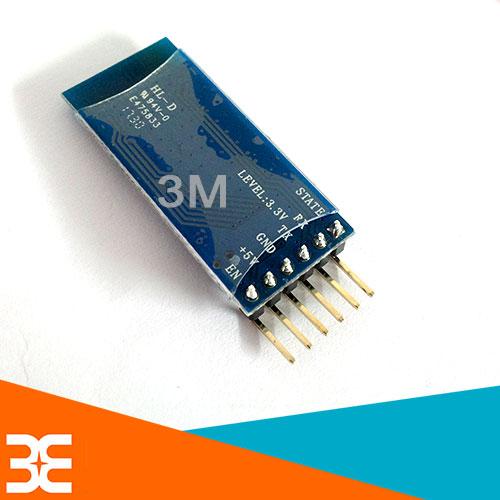

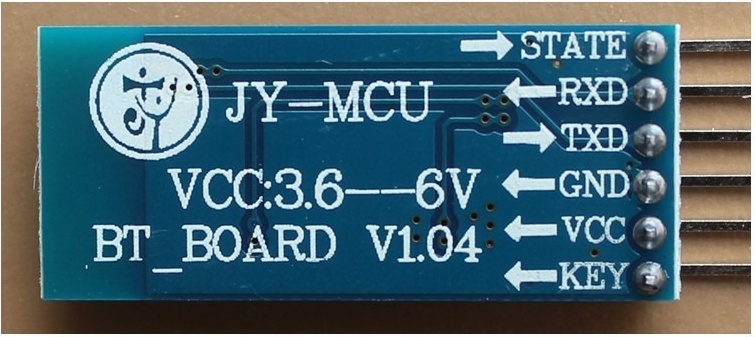

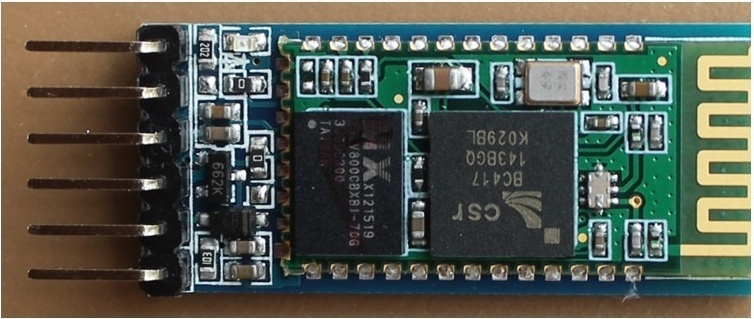

Hình ảnh thực tếModule Bluetooth HC05

1.Thông số kỹ thuật

• Điện áp hoạt động : +3.3VDC 30mA(hỗ trợ IC 5.0V)
• Dòng điện khi hoạt động : Khi Pairing 30mA , sau khi pairing hoạt động truyền nhận bình thường 8mA
• Baudrate : 1200,2400,4800,9600,19200,38400,57600,11520
• Dải tần hoạt động : 2.4GHz
• Kích thước : 26.9mm x 13mm x 2.2mm
• Giao tiếp : Bluetooth serial port
• Nhiệt độ làm việc : -20℃ ~ +75℃
• Tốc độ : - Asynchronous : 2.1Mbps(Max)/160kbps
• Synchronous : 1Mbps/1Mbps

2.Sơ đồ nguyên lý

3.Nguyên lý hoạt động

Module có 2 chế độ làm việc (có thể lựa chọn chế độ làm việc bằng cách thay đổi trạng thái chân 34):Tự động kết nối.Đáp ứng theo lệnh: khi làm việc ở chế độ này, các bạn có thể gửi các lệnhđể giao tiếp với module.

• Module HC05 có thể nhận 1 trong 3 chức năng:(có thể lựa chọn các chức năng bằng lệnh).
• Giao tiếp với module bằng giao tiếp nối tiếp không đồng bộ qua 2 đườngvàvì vậy các bạn có thể sử dụng PC với chuẩn RS232 hoặc các dòng vi điều khiển để giao tiếp. Bằng cách thay đổi trạng thái chân 34 (), bạn có thể cấu hình chế độ hoạt động cho module:
• Để module làm việc ở chế độ kết nối tự động:phải ở trạng thái(trạng thái không kết nối).
• Để module làm việc ở chế độ đáp ứng theo lệnh:(kết nối xuống đất)Cấp nguồn cho moduleàchuyển(kết nối lên VCC)

* Giao tiếp với module bluetooth HC05

1.Sử dụng tập lệnh AT

• Tập lệnh AT :https://goo.gl/1N5T06
• Phần mềm hercules :http://new.hwg.cz/files/download/sw/version/hercules_3-2-8.exe

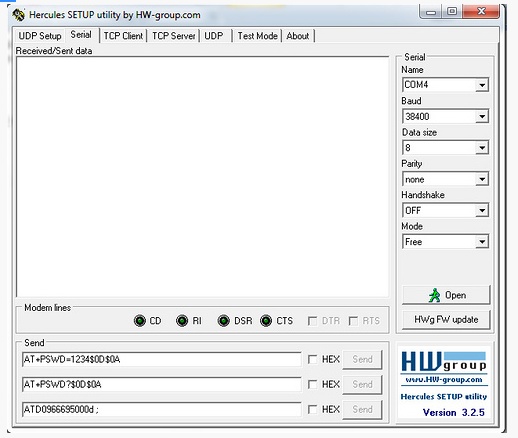

• Cài đặt phần mềm, sau đó mở ứng dụng, chọn, giao diện giao tiếp với cổng nối tiếp sẽ hiện ra:

Các bạn cấu hình cổng vào, chế độ, khung dữ liệu, tốc độ Baud cho cổng nối tiếp.

• Thiết lập module HC05 hoạt động ở chế độ đáp ứng theo lệnh. Ở chế độ này, các bạn có thể cấu hình và kiểm soát module của mình.
• Các bạn kết nối module Bluetooth với PC bằngnhư sau:của module HC05.của module HC05.
• Sử dụng các lệnh AT để giao tiếp với module thông qua hercules setup.

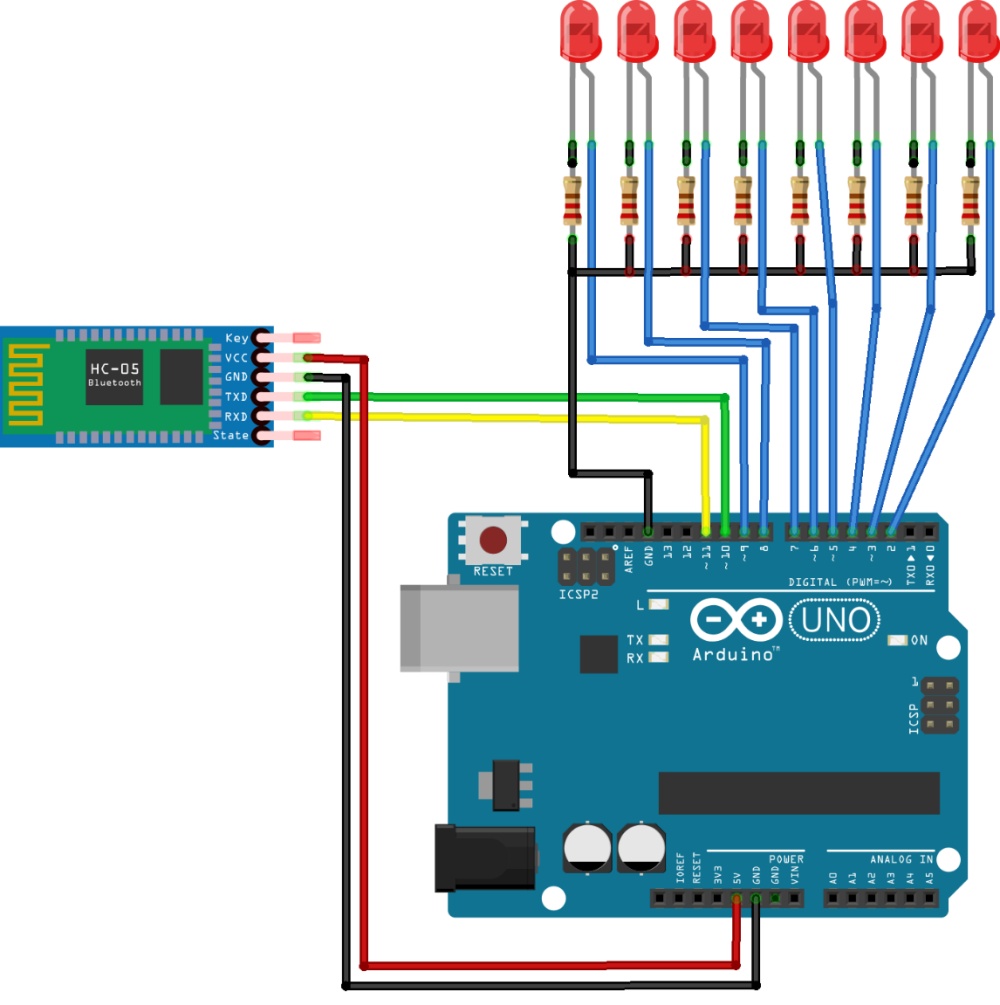

2.Điều khiển LED bằng android:

• Code mẫu :

• Link code :https://goo.gl/3LbXdL
• Led được điều khiển thông qua ứng dụng bluetooth controller trên smartphone :https://goo.gl/eRfozT
