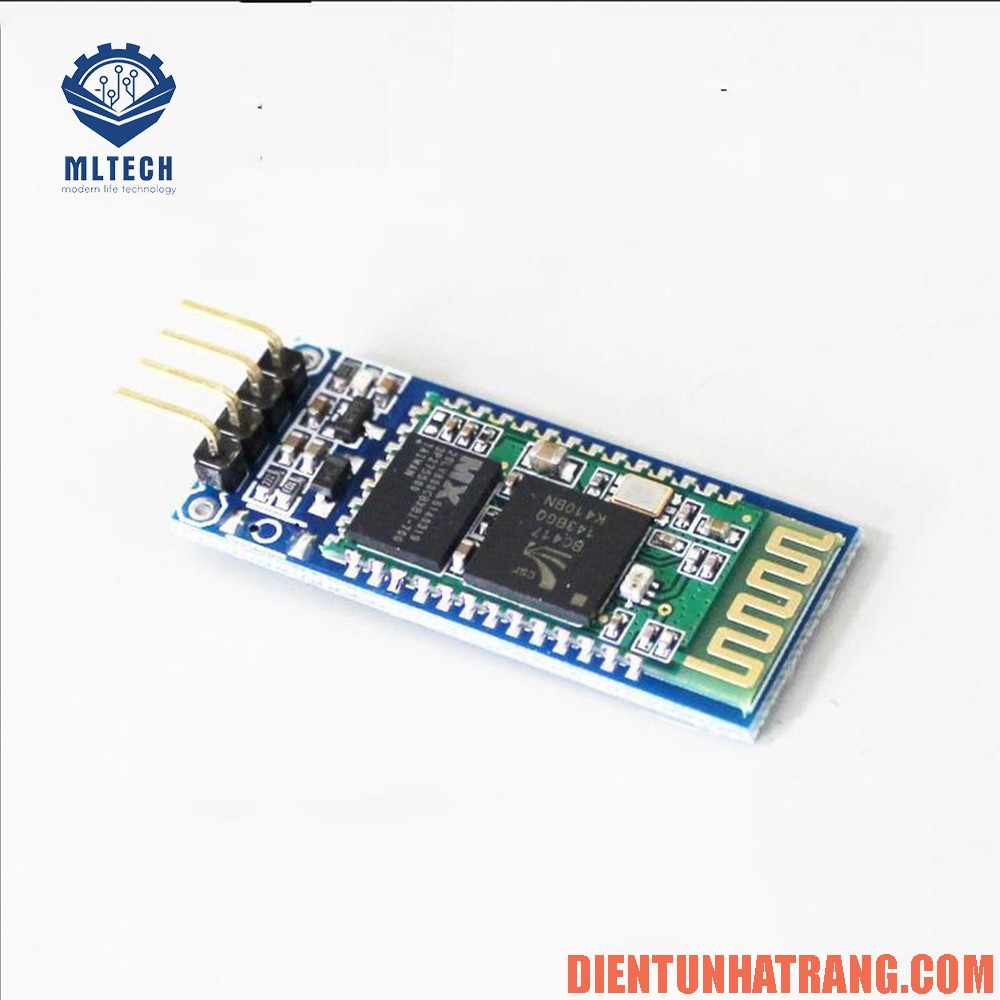

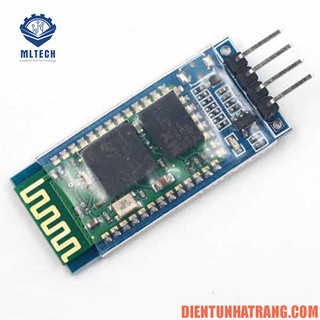

Module Bluetooth HC-06

Module bluetooth HC-06 ra chân hoàn chỉnh giúp dễ dàng kết nối để thực hiện các thí nghiệm, module được thiết kế để cho thể hoạt động từ mức điện áp 3v3 => 5v. Khi kết nối với máy tính, HC-06 được sử dụng như 1 cổng COM ảo, việc truyền nhận với COM ảo sẽ giống như truyền nhận dữ liệu trực tiếp với UART trên module. THÔNG SỐ KỸ THUẬT: - Điện áp hoạt động: 3.3 ~ 5VDC. - Điện áp giao tiếp: TTL tương thích 3.3VDC và 5VDC. - Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 - Dải tần sóng hoạt động: Bluetooth 2.4GHz - Sử dụng CSR mainstream bluetooth chip, bluetooth V2.0 protocol standards. - Dòng điện khi hoạt động: khi Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA Kích thước của module chính: 28 mm x 15 mm x 2.35 mm Lưu ý là khi thay đổi Baudrate cho COM ảo không làm thay đổi baudrate của UART, baudrate UART chỉ có thể thay đổi bằng AT command trên module. Module bluetooth HC-06 được setup mặc định là Slave không thể thay đổi được nên chỉ có thể giao tiếp với các thiết bị bluetooth ở dạng master như Smart phone, HC-05 master,… hai module bluetooth được set là Slave không thể giao tiếp với nhau. Thiết lập mặc định: - Baud rate: 9600, N, 8, 1. - Pairing code: 1234 hoặc 0000. Kết nối với Arduino: Vcc 5V GND GND Tx 0 Rx 1
