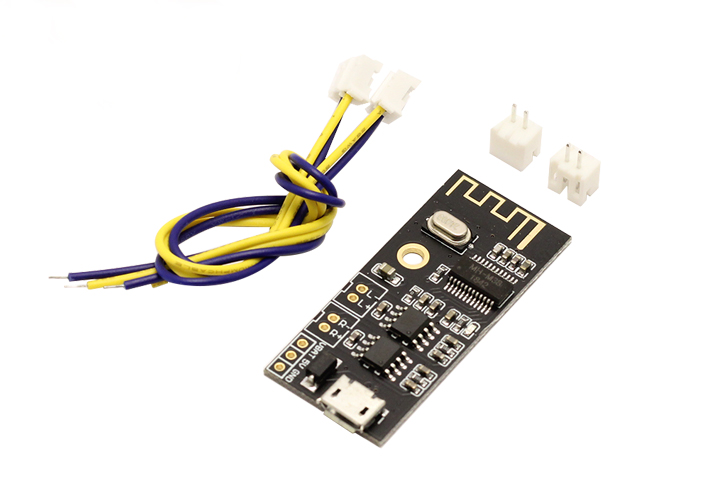

Module Bluetooth 4.2 MH-MX8 Giải Mã Âm thanh MP3
Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3
Thông Số Kĩ Thuật:
- Điện áp hoạt động: 5VDC
- Tín hiệu ngõ ra: L – GND – R
- Tín hiệu ngõ vào: Bluetooth 4.2
- Độ nhạy: -87dbm
- Nhiệt độ hoạt động4.2 MH-MX8: -40 ~ 85 độ C

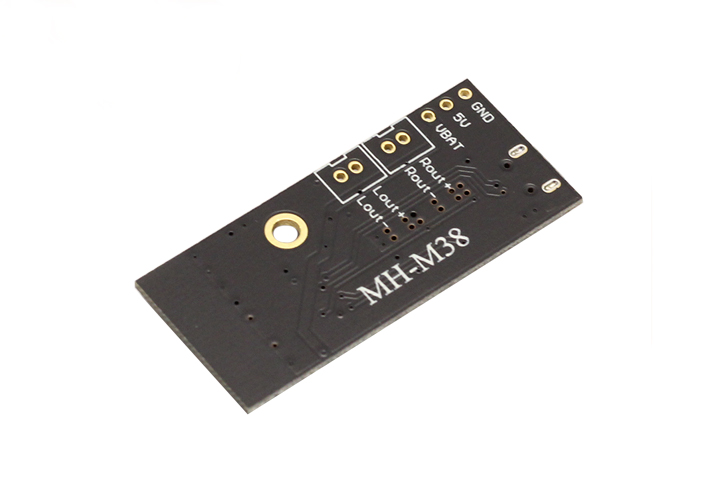

Mặt SauModule Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3
Hướng Dẫn Sử Dụng:
- Sau khi mô-đun được bật, điện thoại di động sẽ tìm kiếm tên Bluetooth MH-M18 / MH-M28 / MH-M38 và có thể phát nhạc sau khi kết nối Bluetooth.
- Đèn báo màu xanh mô-đun:
- Khi Bluetooth không được kết nối, đèn báo sẽ nhấp nháy nhanh;
- Khi kết nối Bluetooth được bật, đèn báo luôn sáng;
- Khi Bluetooth đang phát, đèn báo sẽ nhấp nháy chậm.

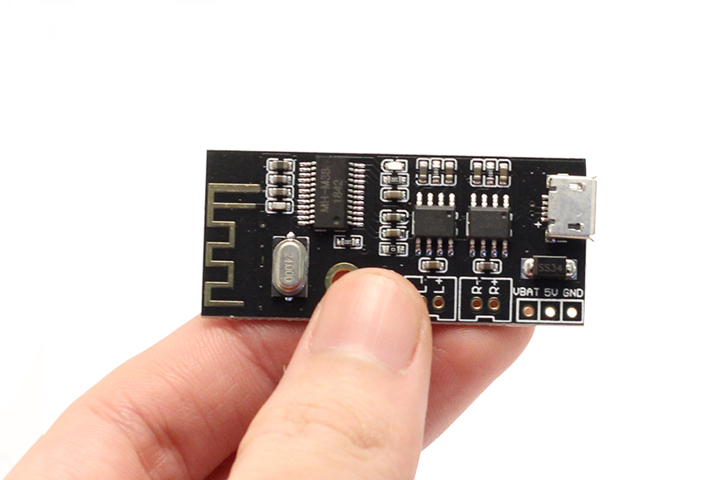

Kích Thước Thực TếModule Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3
Sơ Đồ Chân:
- Sơ đồ chân M18
- KEY: The end button control (4 keys function, need to add another resistor
- MUTE: The mute control end (mute when 3.3 V, output level play when output low level)
- VCC: The positive 5 V power supply (3.7 V lithium battery power supply need to short circuit diode)
- GND: Power supply cathode
- L: The left sound channel output
- R: The right sound channel output

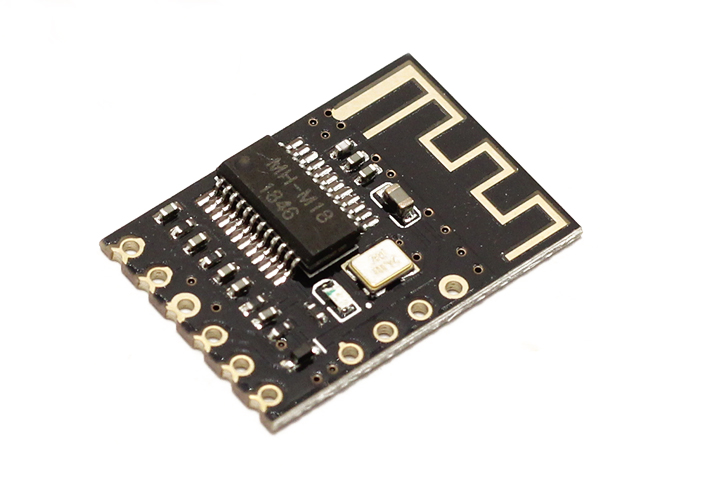

Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3 Loại M18
- Sơ đồ chân M28:
- 5V: The positive 5 v power supply
- GND: Power supply cathode
- VBAT: The positive 3.7 4.2 V lithium battery
- L: The left sound channel output
- R: The right sound channel output
- AGND: In the audio

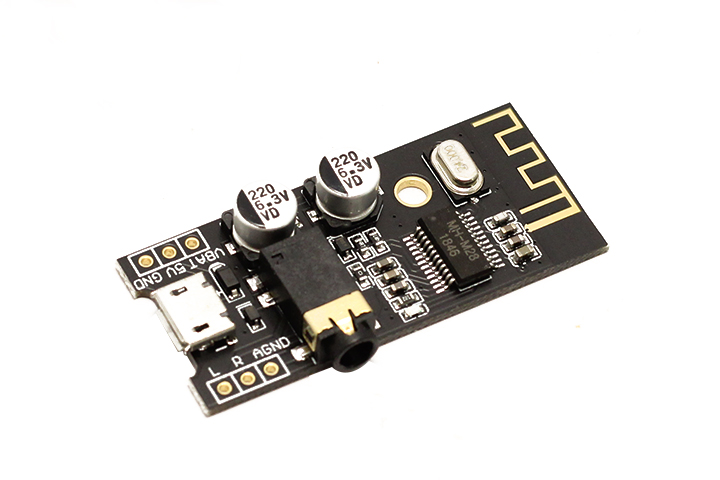

Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3 Loại M28
- Sơ đồ chân M38:
- 5V:The positive 5v power supply
- GND: Power supply cathode
- VBAT: The positive 3.7 4.2 V lithium battery
- L + / L -: Left sound channel output (directly connect the speaker)
- R + / R -: Right sound channel output (directly connect the speaker)

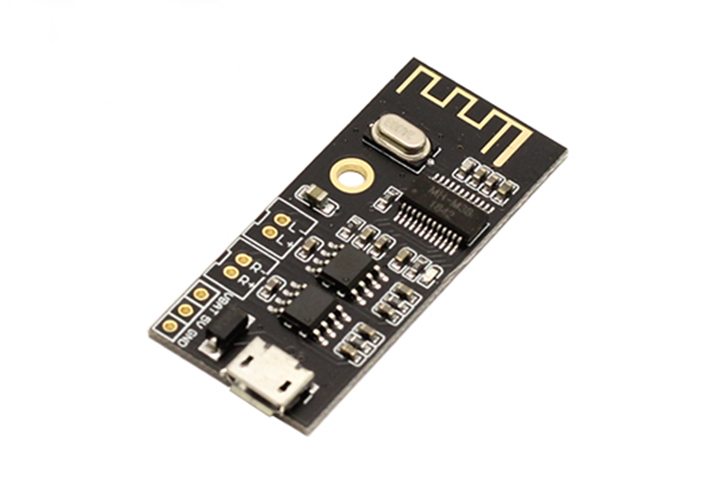

Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3 Loại M38
