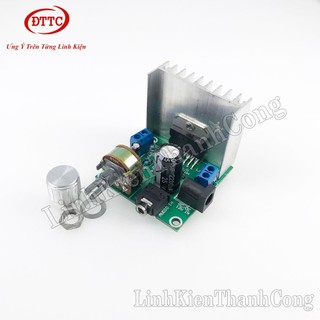

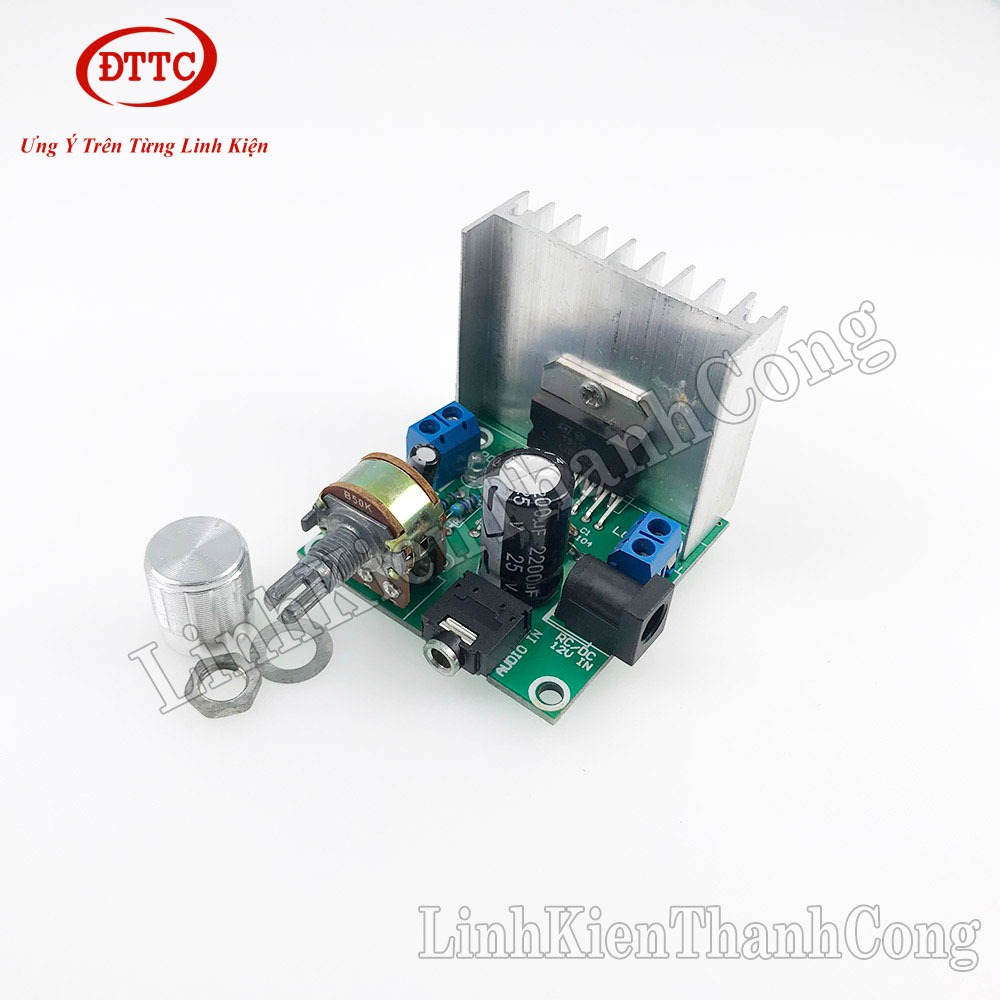

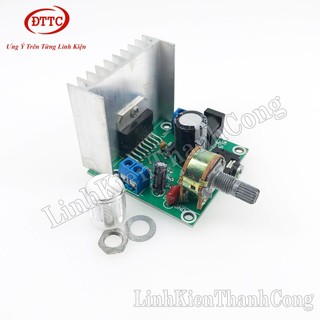

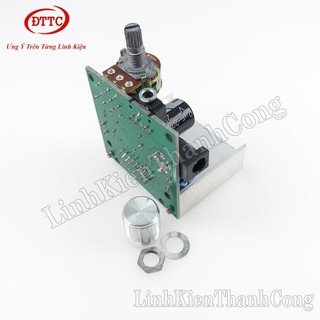

Module Audio TDA7297 15W+15W

TÍNH NĂNG SẢN PHẨM - Sản phẩm thường được sử dụng làm mạch âm thanh cho gia đình, mạch loa cho laptop, máy tính, điện thoại,... - Với kích thước nhỏ gọn đồng thời, khối lượng nhẹ nên rất thuận tiện cho chúng ta khi mua về sử dụng sản phẩm. - Tuỳ thuộc vào mục đích sử dụng mà chúng ta sẽ chọn cho mình một bộ sản phẩm phù hợp. THÔNG SỐ KĨ THUẬT - Điện áp đầu vào: 9-15VDC - Đầu ra trở kháng: 4 - 8 Ohm - Công suất đầu ra: 15W + 15W - Khối lượng: 50g - Kích thước: 50 x 50 x 42mm HƯỚNG DẪN ĐẤU NỐI Bước 1: - Kết nối điện áp DC từ 9 ~ 15V vào vị trí IN + và IN -trên mạch + Cực dương đầu vào kết nối với vị trí IN + + Cực âm đầu vào kết nối với vị trí IN - Bước 2: - Kết nối đầu ra 2 loa tại 2 vị trí loa trái và loa phải + Với loa trái: Cực dương kết nối với L+ và cực âm kết nối với L - + Với loa phải: Cực dương kết nối với R+ và cực âm kết nối với R - - Điều chỉnh âm lượng ra lao qua vị trí núm xoay âm lượng - Jack Audio đầu vào âm thanh kết nối qua Jack âm thanh 3.5mm ---------------------------------------------- "Linh Kiện Thành Công" luôn cam kết: - Sản phẩm đúng với hình ảnh đã đăng. - Tất cả các sản phẩm được kiểm tra trước khi giao - Tư vấn & hỗ trợ kỹ thuật miễn phí khi khách hàng mua sản phẩm. - Hoàn tiền 100% nếu sản phẩm không giống hình ảnh hoặc lỗi do nhà sản xuất. - Giá tốt nhất thị trường, Dịch vụ sau bán hàng luôn làm hài lòng khách hàng khó tính nhất. -------------------------------------------------------------------------------------------------------------------------------------- Quý khách hàng cần lưu ý: - Cần có những kiến thức cơ bản về Điện tử trước khi đặt mua hàng (Phân biệt được linh kiện cơ bản, chiều cắm của linh kiện (nếu có)…) - Đối với các loại linh kiện, bo mạch hoặc module: Vui lòng kiểm tra kỹ mạch điện trước khi cấp nguồn, để tránh những hư hỏng đáng tiếc. - Cấp nguồn đúng Thông số Điện áp ghi trên Bo mạch - Linh Kiện Thành Công sẽ không bảo hành những trường hợp: + Không bảo hành cháy, nổ Vi xử lý, Sim, linh kiện trên bo mạch... + Sử dụng không đúng điện áp... + Các tác nhân hàn, cậy, làm biến dạng mạch...
