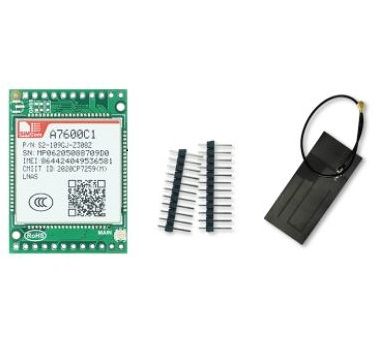

MODULE 4G-LTE SIMCOM A7600C1 ĐÃ RA CHÂN THAY THẾ MODULE SIM800L

Tích hợp mạch chuyển đổi nguồn 5v-16V cho module SIM hoạt động cách tiện lợi nhất có thể. Do đó bạn không cần thiết kế thêm mạch nugồn bên ngoài.

Bên cạnh đó mọi thứ như khe sim, cổng antena cũng được trang bị sẵn sàng, chỉ cần plug và play tiện lợi và dễ hơn module SIM800L rất nhiều.

Thông số kĩ thuật:

Module gốc	SIMCOM A7600C1-LNSE
Mạng sử dụng	4G Cat.1 +GSM
Phiên bản chi tiết	FS-HCORE-A7600C1SE
Kiểu ra chân	Header 7 chân
Điện áp hoạt động	5-16V
Mức logic I/O	TTL( Serial 3.3V)
Kiểu ăngten	IPEX
Kiểu khay sim	NANO SIM
LED báo hiệu	Nguồn, Mạng
Kích thước	28x26x12.4mm
Nhiệt độ hoạt động	-40-85 độ
Băng tần hỗ trợ	LTE-TDD: B34/B38/B39/B40/B41 LTE-FDD: B1/B3/B5/B8 GSM/GPRS: 900/1800Mhz
Tốc độ	LTE(Mbps): 10(DL)/5(UL) GSM/GPRS(Kbps):85.6/85.6
Giao thức hỗ trợ	TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS

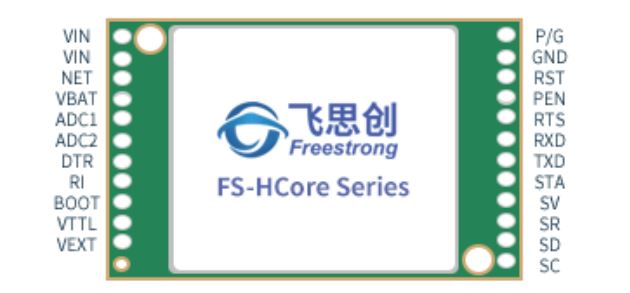

Sơ đồ chân:

1	VIN	Nguồn cấp 5-16V	12	P/G	Default GND, can change to VIN
2	VIN	Nguồn cấp 5-16V	13	GND	Nguồn cấp GND
3	NET	Chỉ báo trạng thái mạng	14	RST	Reset module
4	VBAT	Nguồn pin 3.7V	15	PEN	Enable/disable nguồn
5	ADC1	ADC Input 1	16	RTS	RTS
6	ADC2	ADC Input 2	17	RXD	RXD
7	DTR	Wake up / sleep	18	TXD	TXD
8	RI	Đổ chuông	19	STA	Chỉ báo trạng thái hoạt động
9	BOOT	Boot from usb	20	SV	External SIM power
10	VTTL	Chuyển đổi mức logic 3.3V	21	SR	SIM RST
11	VEXT	1.8V after turn on module	22	SD	SIM DATA
			23	SC	SIM CLK
