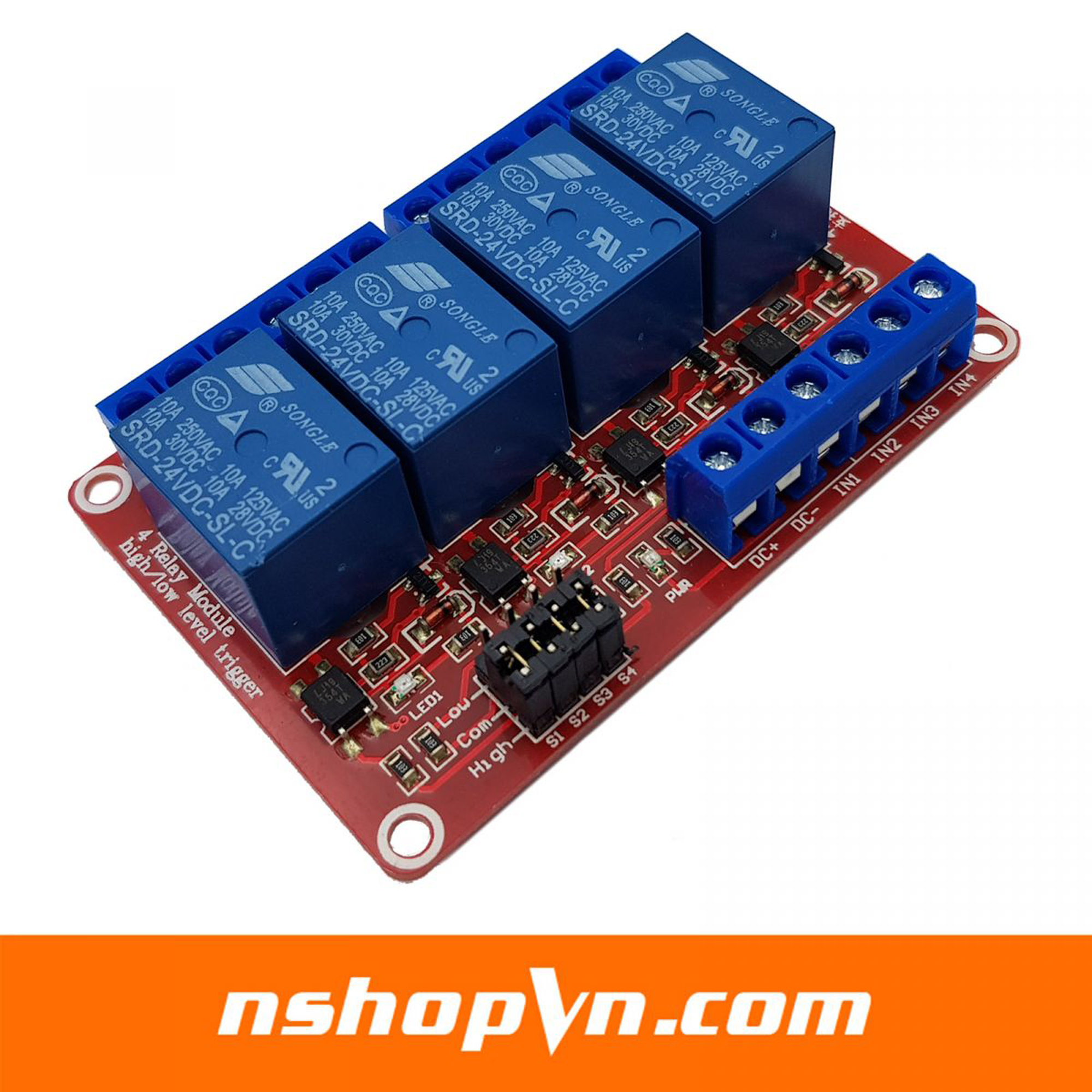

Module 4 Relay với Opto cách ly Kích H/L 24VDC 10A

THÔNG TIN SẢN PHẨM

Module 4 Relay với Opto cách ly Kích H/L 24VDC 10A có thể chọn mức tín hiệu kích HIGH hoặc LOW qua jumper và có 3 tiếp điểm đóng ngắt gồm NC (thường đóng), NO (thường mở) và COM (chân chung) được cách ly hoàn toàn với board mạch chính, ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC.

Module 4 Relay với Opto cách ly này có ngoại hình tương đốinhỏ gọn, ngoài ra Relay Opto cách lynày còn có opto và transistor cách ly giúp cho việc sử dụng trở nên an toàn với board mạch chính, moduleđược sử dụng để đóng ngắt nguồn điện công suất cao AC hoặc DC.

Thông số kỹ thuật:

• Điện áp hoạt động: 24VDC
• Relay ngõ ra: 10A – 250VAC/30VDC
• Mỗi Relay tiêu thụ dòng khoảng: 80mA
• Có đèn báo đóng ngắt relay
• Có thể chọn mức tín hiệu kích HIGH hoặc LOW qua jumper

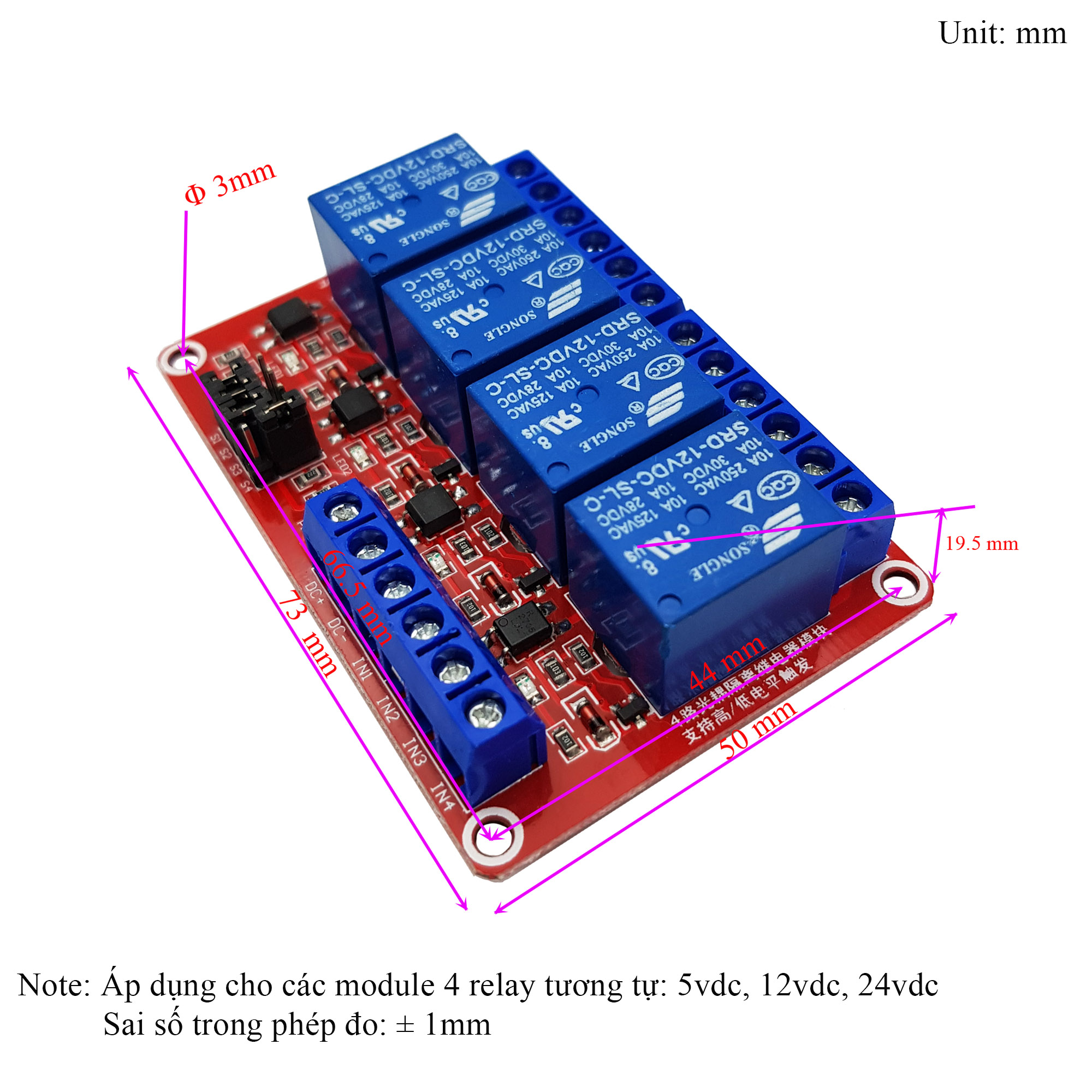

• Kích thước: 73 x 50 x 18.5mm
• Trọng lượng: 53g
• Thương hiệu SONGLE
• Mã: SRD-24VDC-SL-C

Hình ảnh Module 4 Relay với Opto cách ly Kích H/L 24VDC 10A:

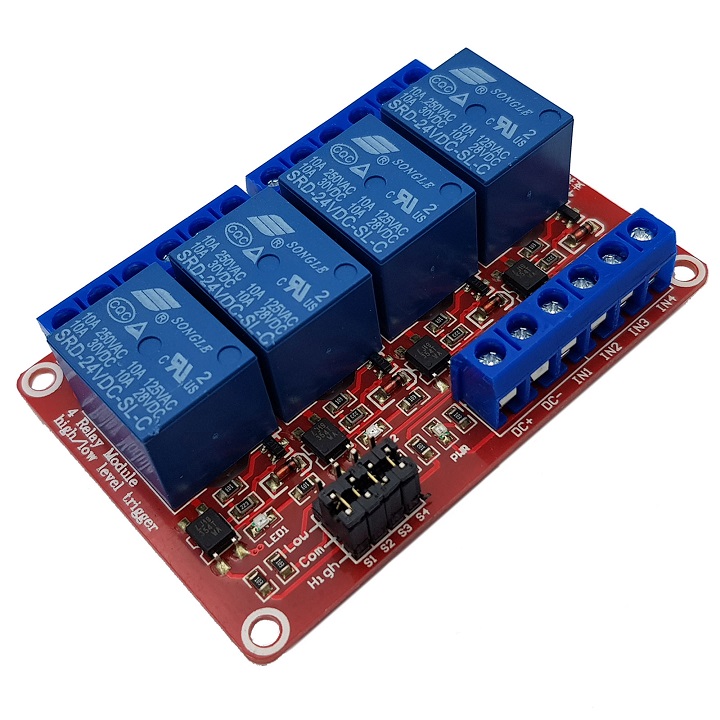

Bên phải của Module 4 Relay với Opto cách ly Kích H/L 24VDC 10A

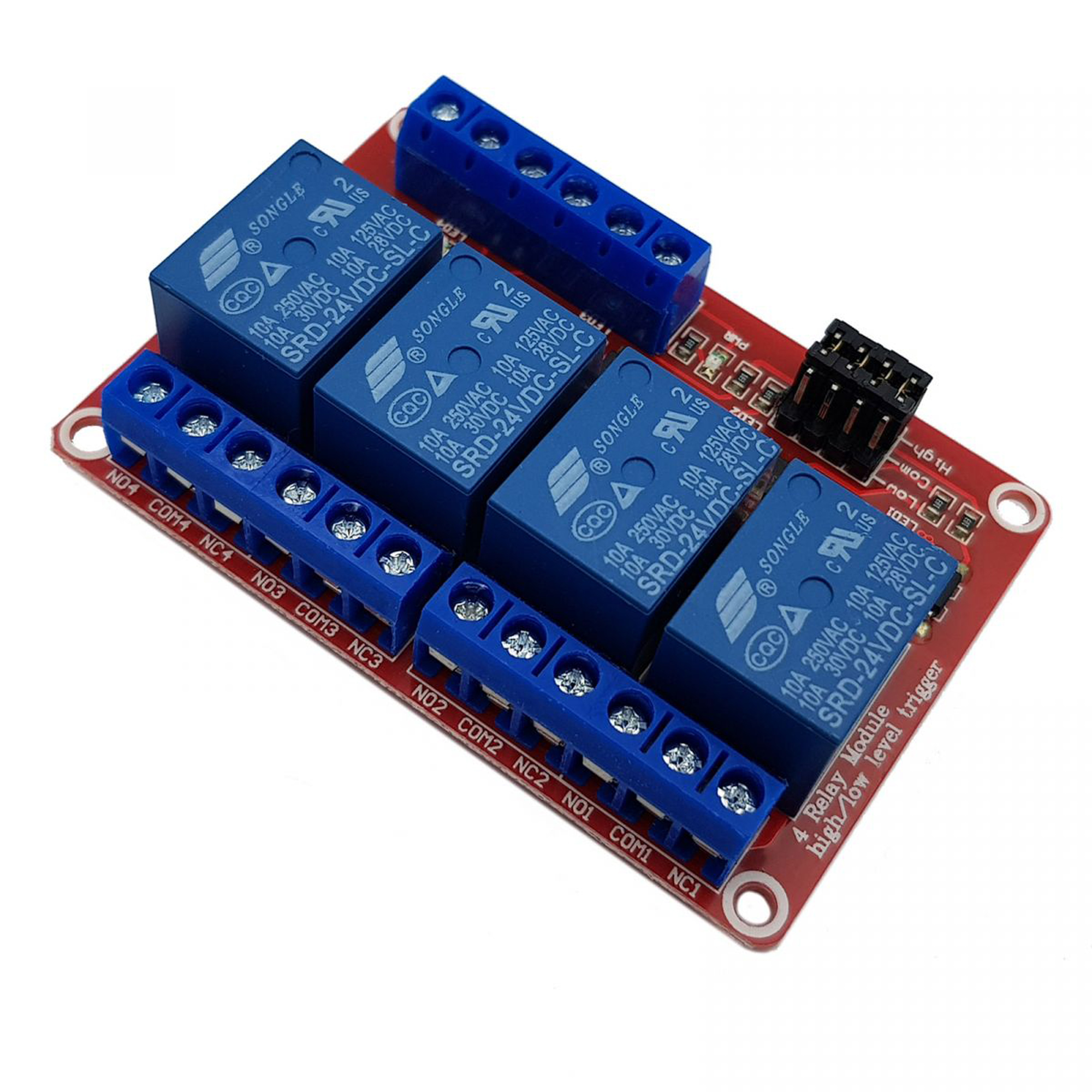

Bên trái của Module 4 Relay với Opto cách ly Kích H/L 24VDC 10A

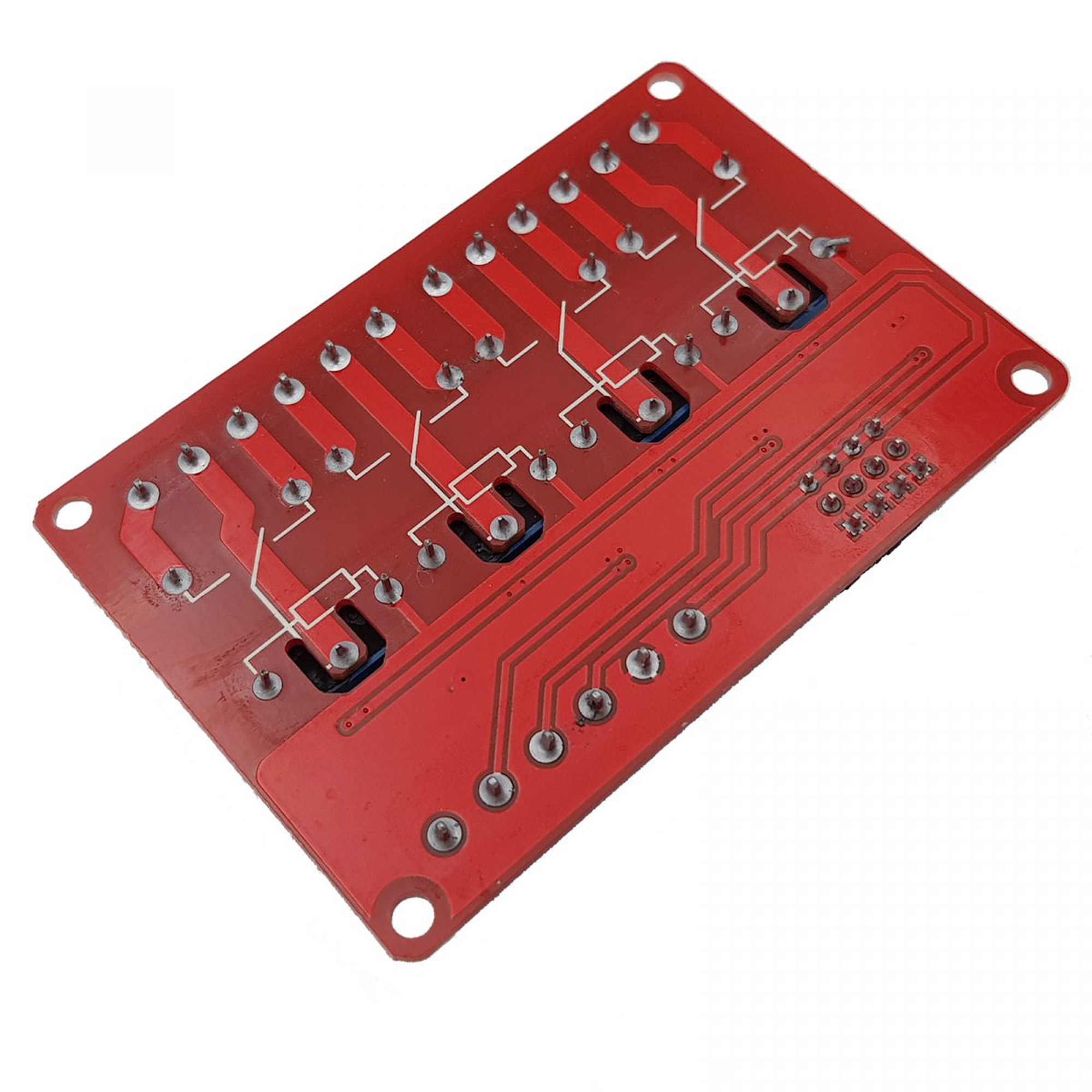

Mặt sau của Module 4 Relay với Opto cách ly Kích H/L 24VDC 10A
