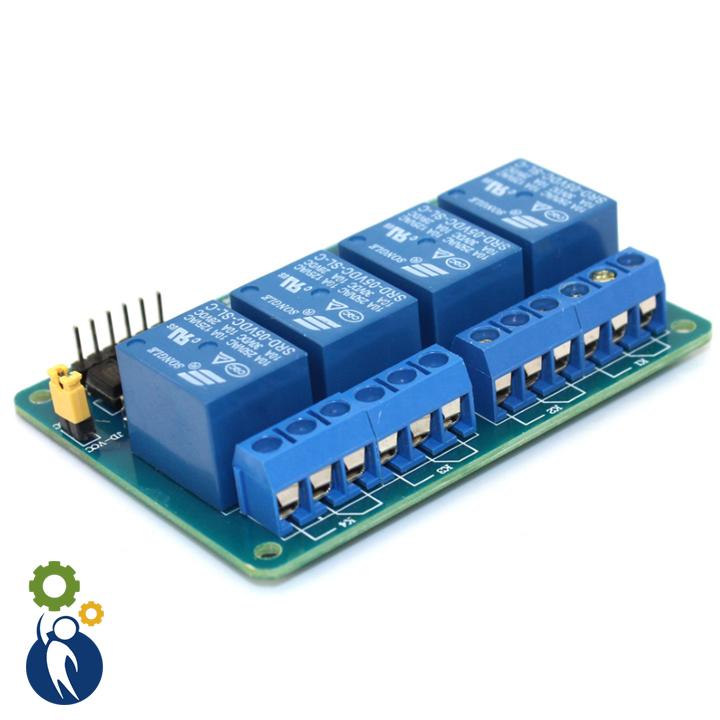

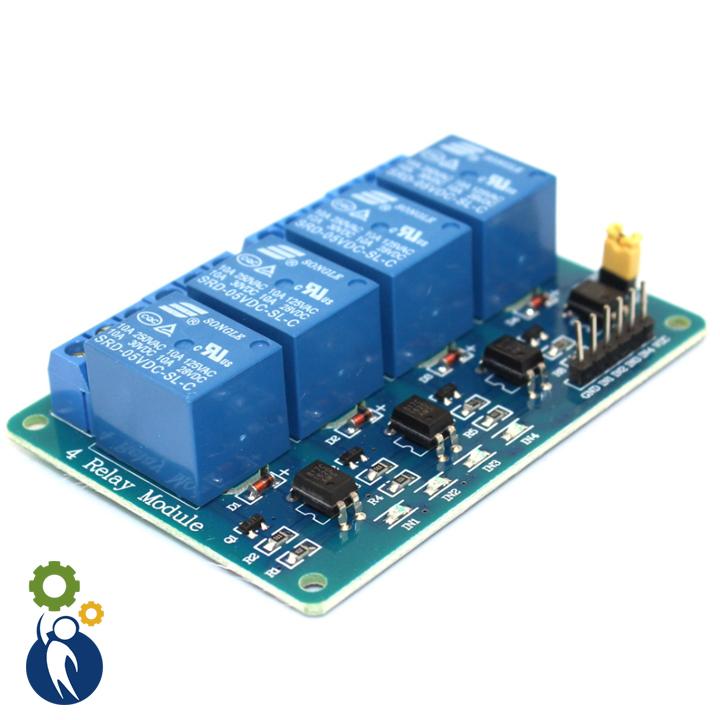

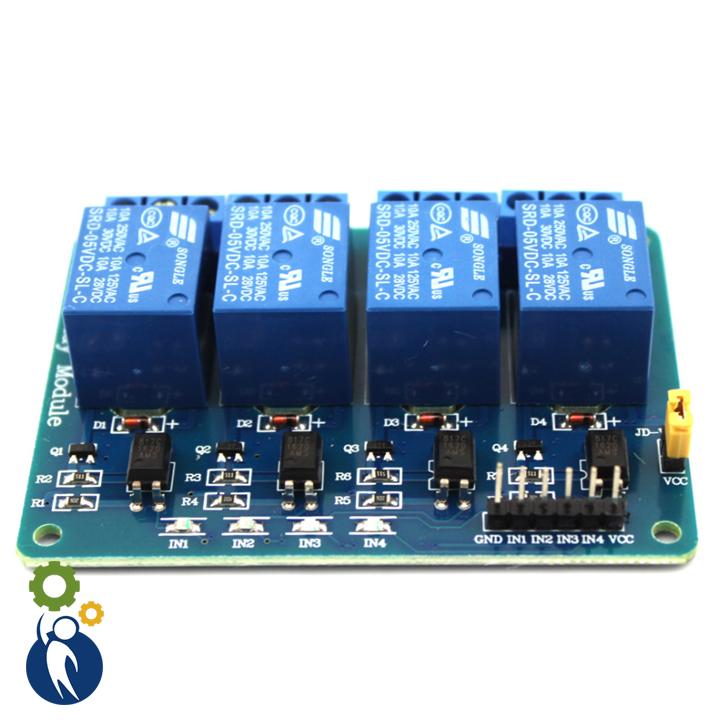

Module 4 Relay 5V, tín hiệu vào điều khiển DC5V

* MÔ TẢ CHUNG:

-Module 4 Relay 5V điều khiển điện áp lớn hơn bằng tín hiệu 5V.

- Ưu điểm:

+ Điều khiển được 4 thiết bị cùng 1 thời điểm

+ Cấu tạo tiếp điểm thường đóng/thường mở dễ sử dụng

+ Điều khiển được điện áp 220v - 10A

* THÔNG SỐ KĨ THUẬT:

- Tín hiệu vào điều khiển: DC5V

- Nguồn khuyên dùng: 5V-1A hoặc 5V-2A

- Đầu ra: Tiếp điểm Relay đóng ngắt 220V 10A

- Mạch sử dụng cách ly thông qua PC817

- Có Di-ot 1N4007 SMD chống ngược

- Sử dụng Tranzito C1815 SMD để kích dòng

- Muốn cách ly thì sử dụng 2 nguồn riêng
